Hörmann 8K2-Anschlusseinheit Torblatt

Beschreibung zu Hörmann 8K2-Anschlusseinheit Torblatt

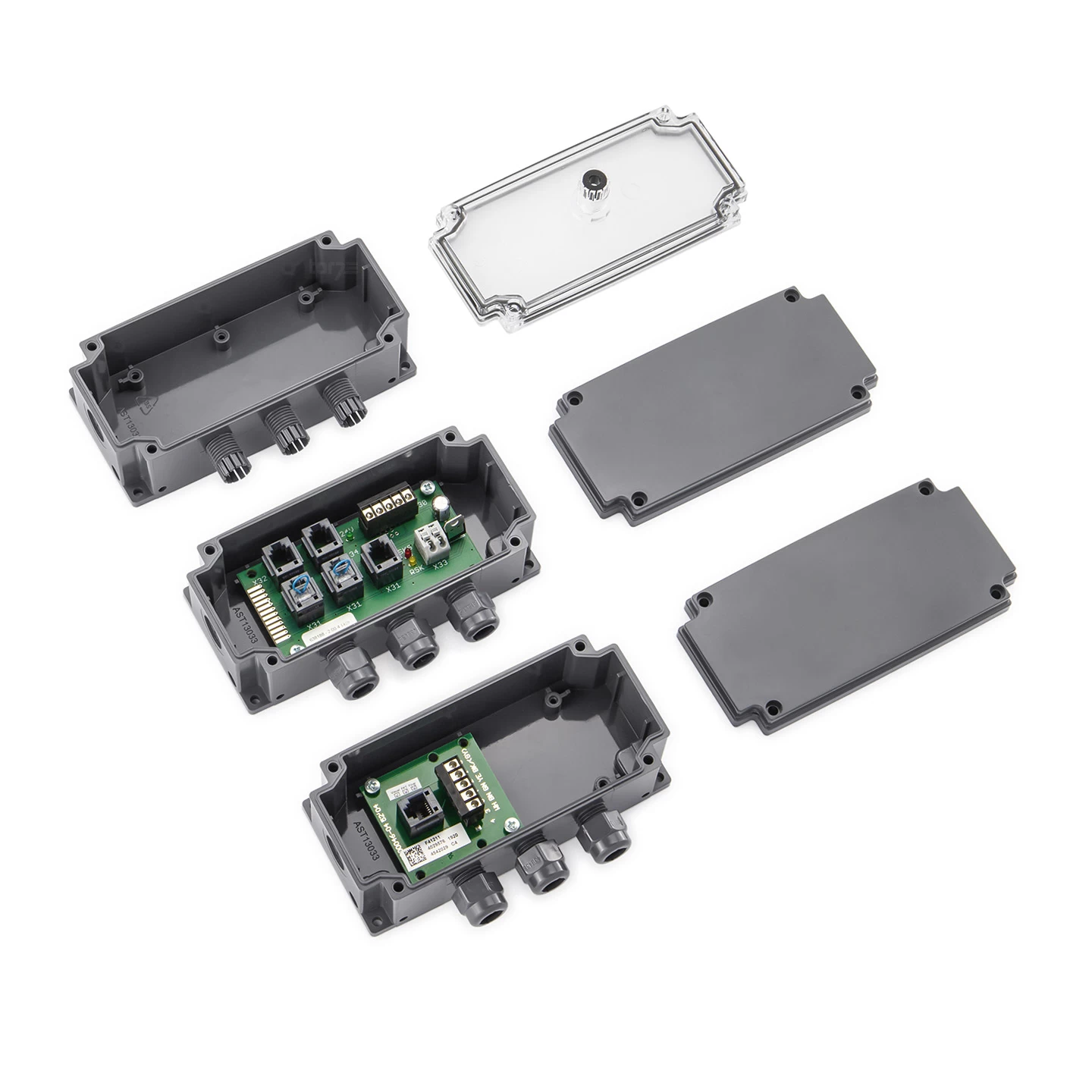

Die Hörmann Anschlusseinheit 8K2/VL1/2 eignet sich für Hörmann Sektionaltore der Baureihen 40/50 oder Fremdfabrikate, die mit einem Hörmann Industrietorantrieb ausgestattet sind und dient hierbei als Ersatzteil oder als Element bei der Erstausstattung mit einer Schließkantensicherung. Die hierfür erforderliche Sicherheitskontaktleiste 8K2 oder die voreilende Lichtschranke muss separat bestellt werden und gehört, ebenso wie die 6-adrige Systemleitung, nicht zum Lieferumfang. Genutzt werden kann diese Sicherungseinrichtung für Tore mit einer Höhe von bis zu 6 Metern. Die Gehäuse weisen die Schutzklassifizierung IP65 auf und sind somit staubdicht, sowie vor Strahlwasser geschützt. Der Einsatz von voreilenden Lichtschranken in Nassbereichen ist dennoch nicht empfehlenswert.

Lieferumfang

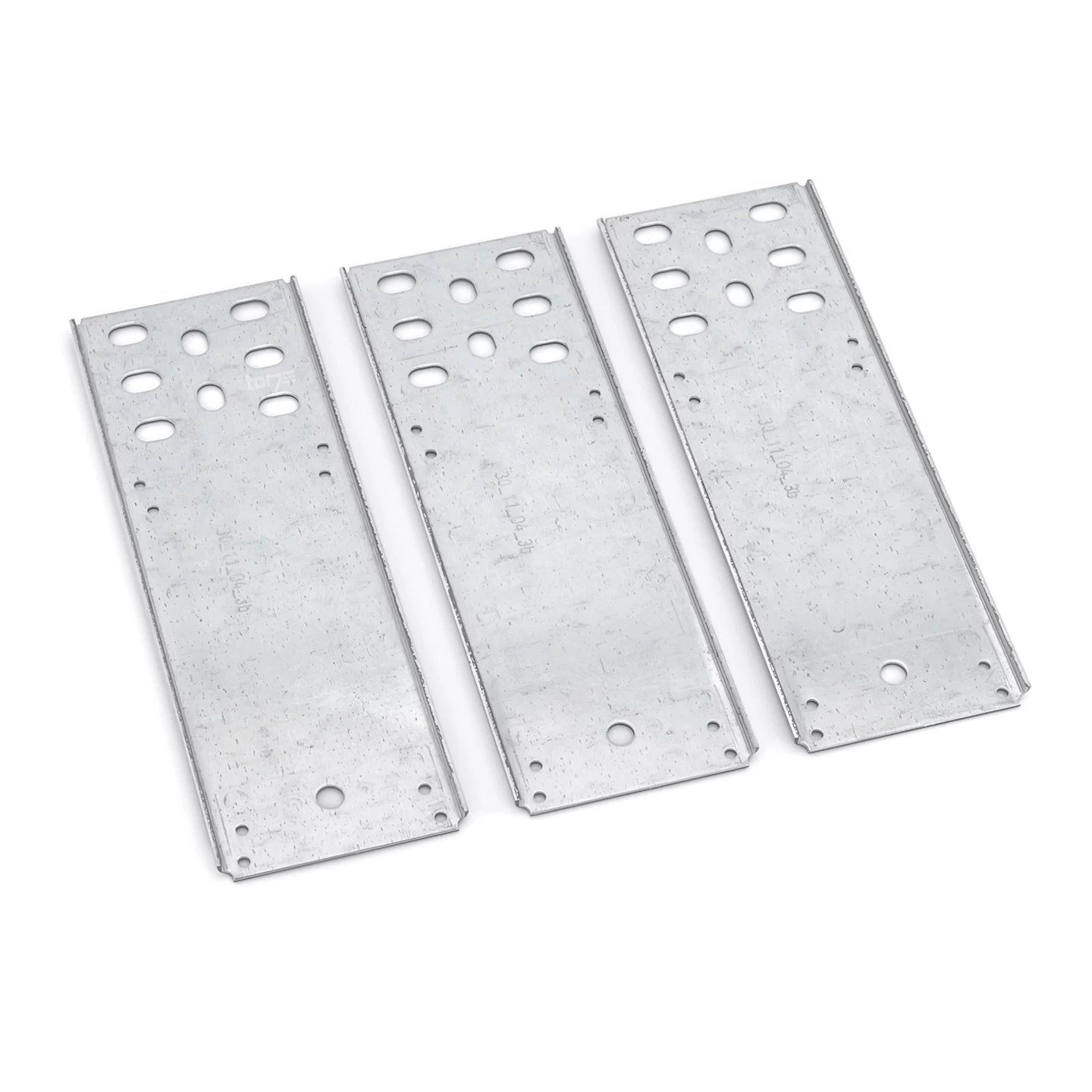

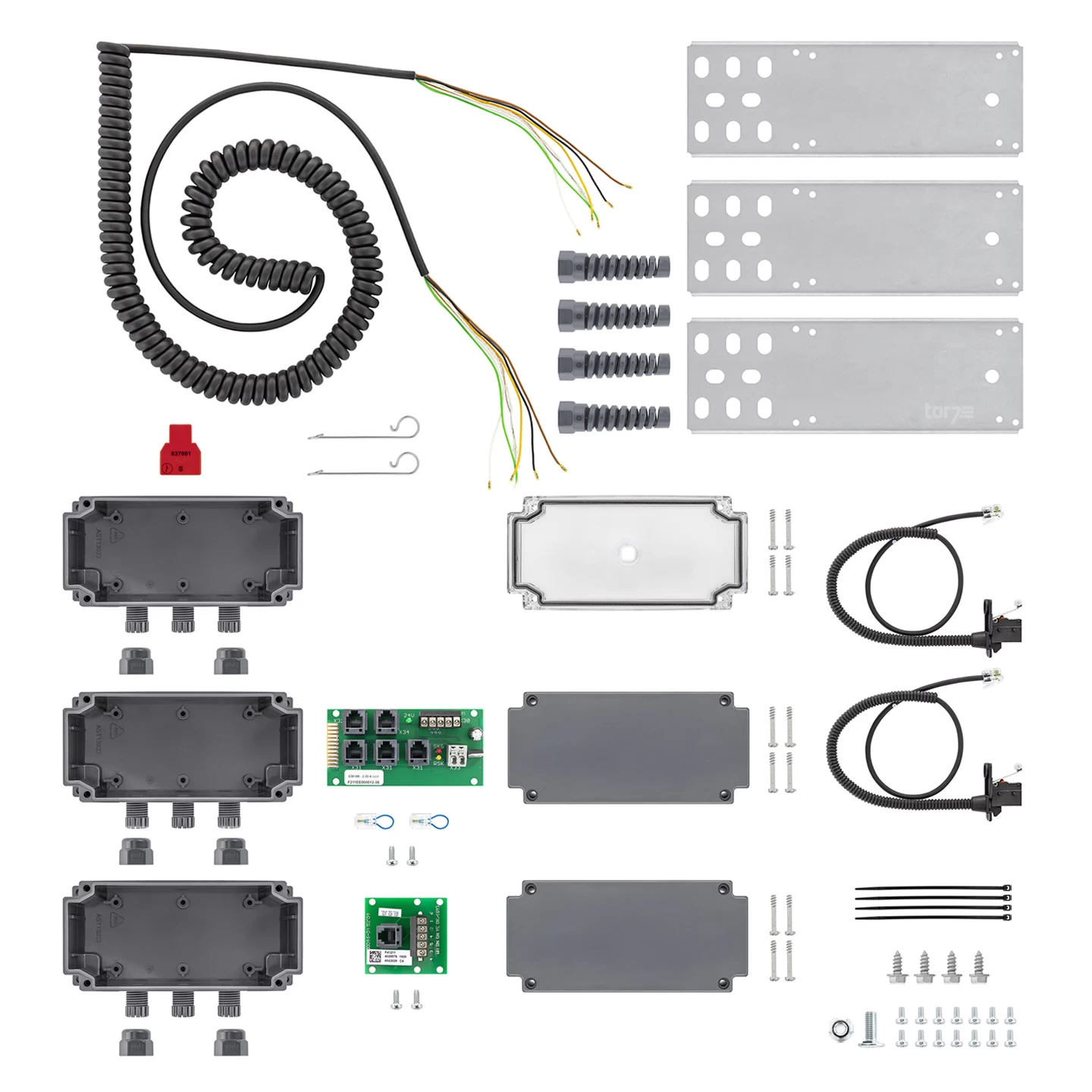

• Hörmann Anschlusseinheit 8K2/VL1/2 bis 6 m Torhöhe, mit Befestigungsmaterial und Montageanleitung

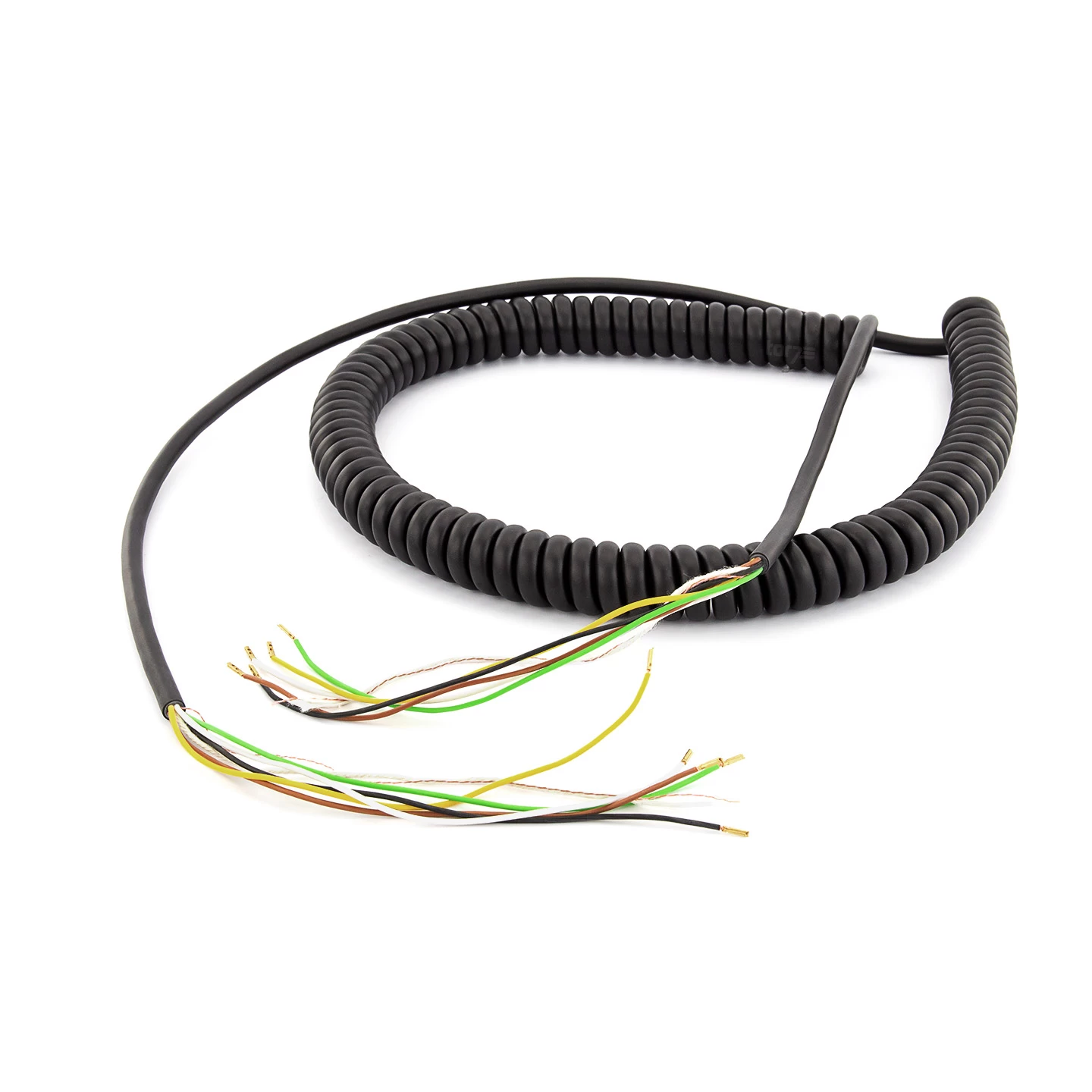

HINWEIS: Die Sicherungskontaktleiste 8K2 oder die voreilende Lichtschranke VL1/VL2 müssen separat bestellt werden. Die 6-adrige Systemleitung ist anhand der Torhöhe ebenfalls seperat zu bestellen.

Schließkantensicherung bei Sektionaltoren

Um beim Schließvorgang von Sektionaltoren die Unfallgefahr und das Verletzungsrisiko zu minimieren, werden verschiedene Sicherungseinrichtungen angeboten. Die Anschlusseinheit 8K2/VL1/2 ist hierbei notwendig, wenn die Schließkantensicherung mit einer Sicherungskontaktleiste 8K2 oder einer voreilenden Lichtschranke VL1/VL2 erfolgen soll. Diese ist für die Auswertung der entsprechenden Signale der Sicherungseinrichtung und die Übertragung an die Steuerung der Antriebseinheit verantwortlich. Bei Registrierung eines entsprechenden Hindernisses im Torbereich wird so die Torfahrt sofort unterbrochen und in die Stellung Tor-Auf gebracht. Die Montage der Anschlusseinheiten erfolgt dabei direkt auf dem Torblatt. Die Zargenabzweigdose wird auf der Zarge in unmittelbarer Nähe zur Antriebssteuerung positioniert.

Kompatible Hörmann Industrietorantriebe für Sektionaltore

• Hörmann WA 400 mit Steuerungen A/ B 445, A/ B 460, B 460 FU
• weitere Antriebe mit Steuerungen A/ B 445, A/ B 460, B 460 FU, Produktionszeitraum: 01.102004 – aktuell



EAN: 4042533286946
