Hörmann Anschlusseinheit Torblatt AT 2

Beschreibung zu Hörmann Anschlusseinheit Torblatt AT 2

Über die Hörmann Anschlusseinheit Torblatt AT 2 können eine Schließkantensicherung und/oder ein Schlupftürkontakt mit dem Antrieb verbunden werden. Sie ist außerdem Bestandteil der Anschlusseinheiten Voreilende Lichtschranke VL 1 und VL 2 für Hörmann Garagentorantriebe. Die AT 2 sorgt für eine sichere Befestigung des Platinengehäuses am Sektionaltor oder Schwingtor sowie für eine optimale und störungsfreie Verlegung der Systemleitung über die Laufschiene zum Antrieb. An die jeweils im Gehäuse verschraubte Platine lässt sich die gewünschte Schließkantensicherung, Voreilende Lichtschranke oder ein Schlüpftürkontakt per Systemleitung anschließen.

Lieferumfang

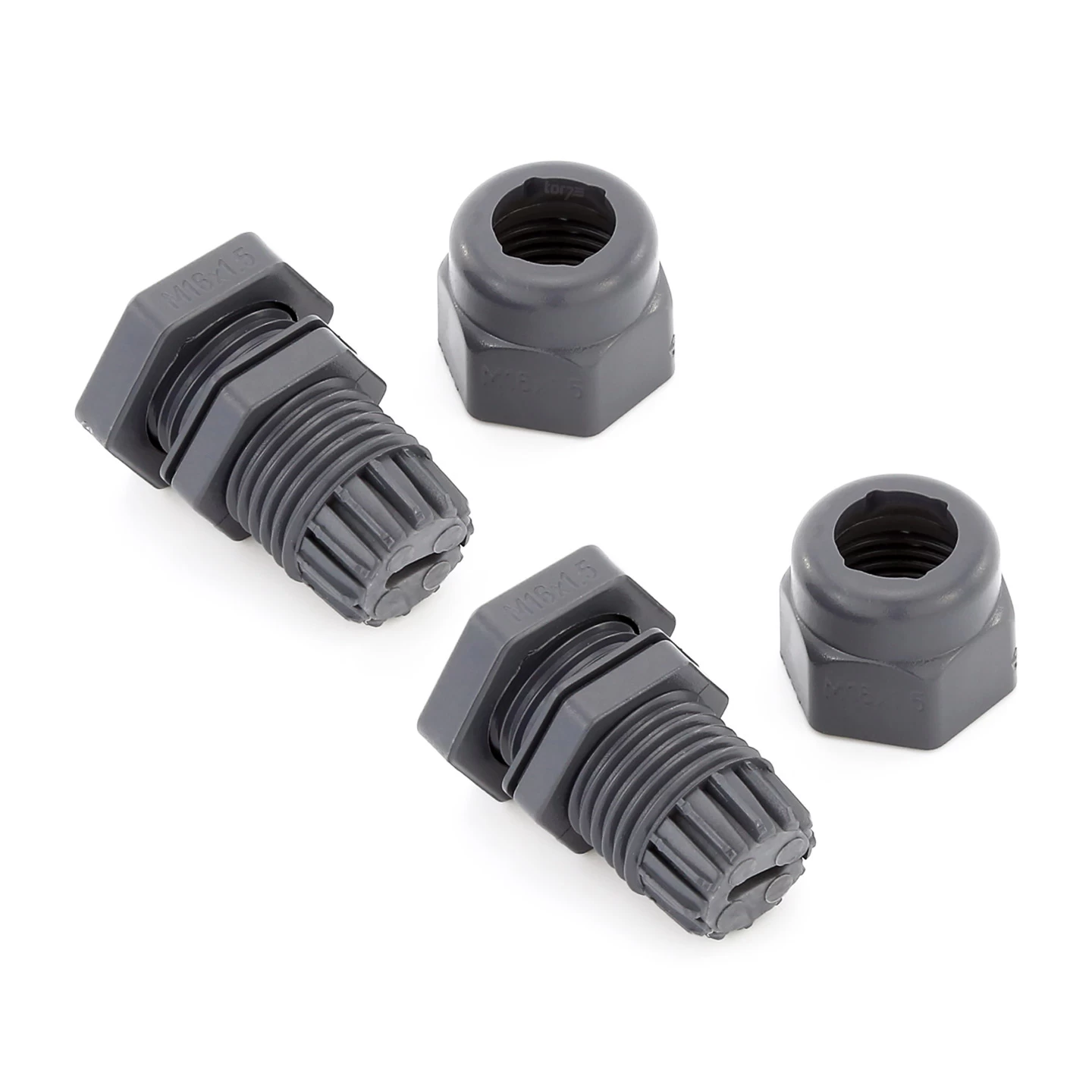

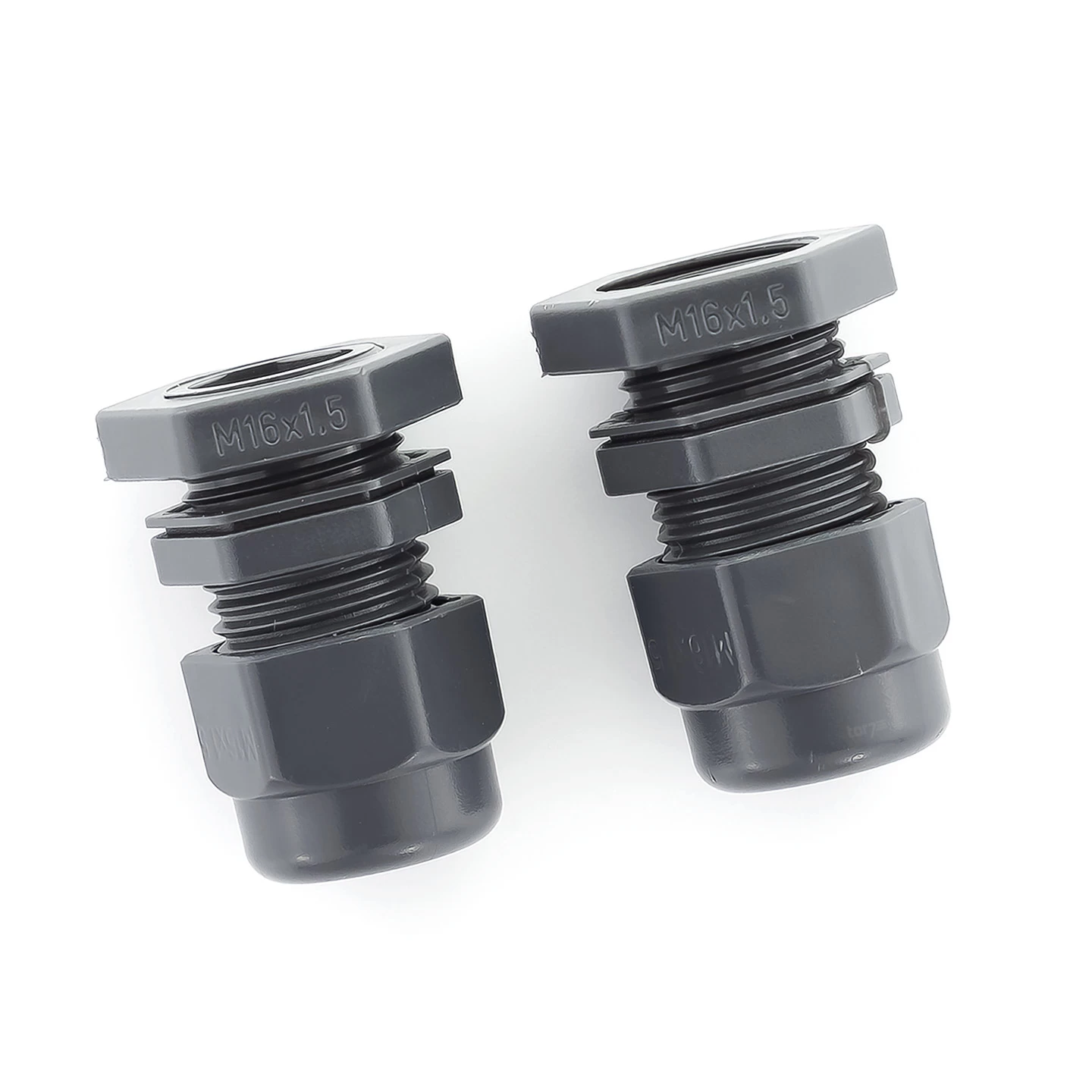

• Platinengehäuse IP 65 inkl. 2 Verschraubungen

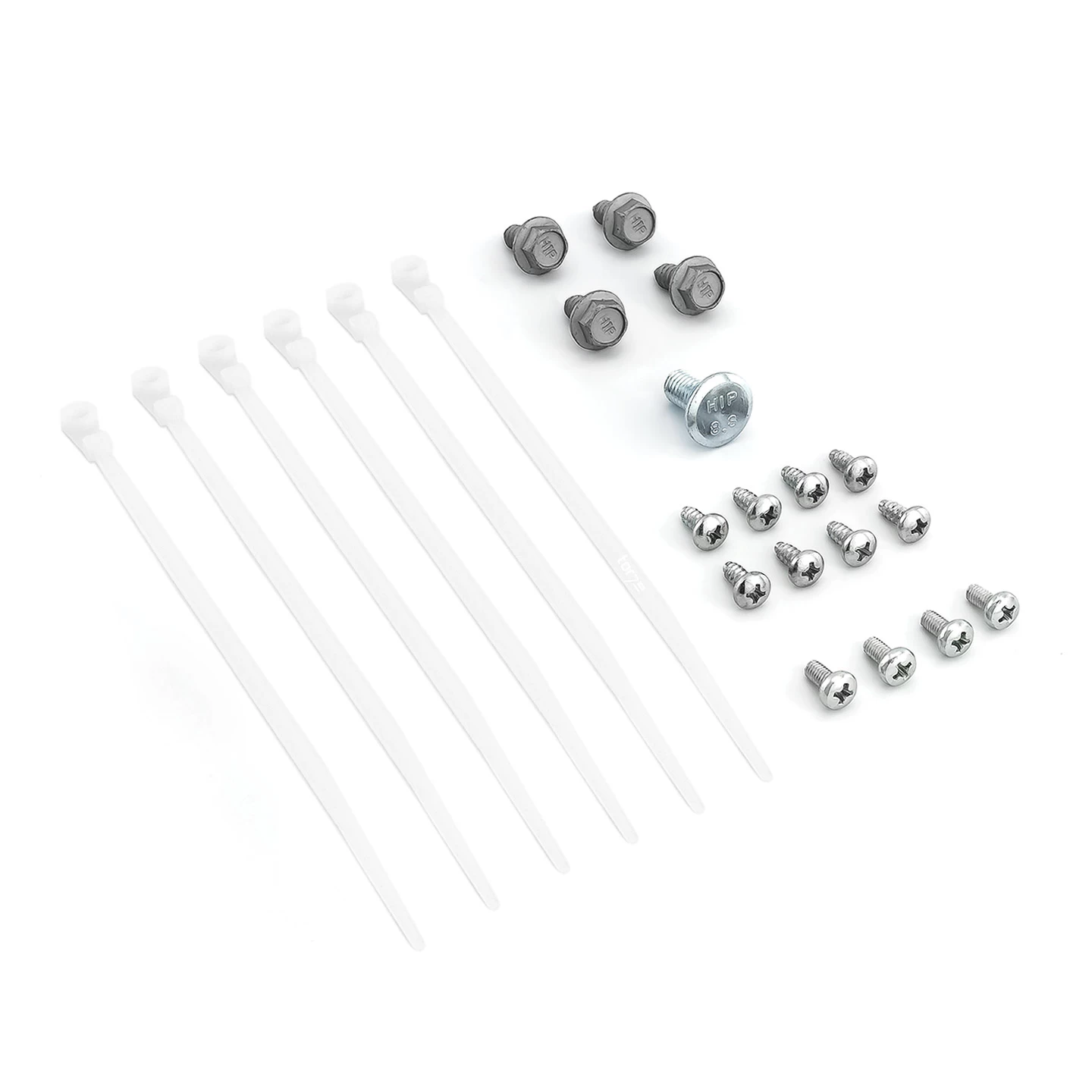

• Systemleitung mit integrierter Wendelleitung und Befestigungsmaterial

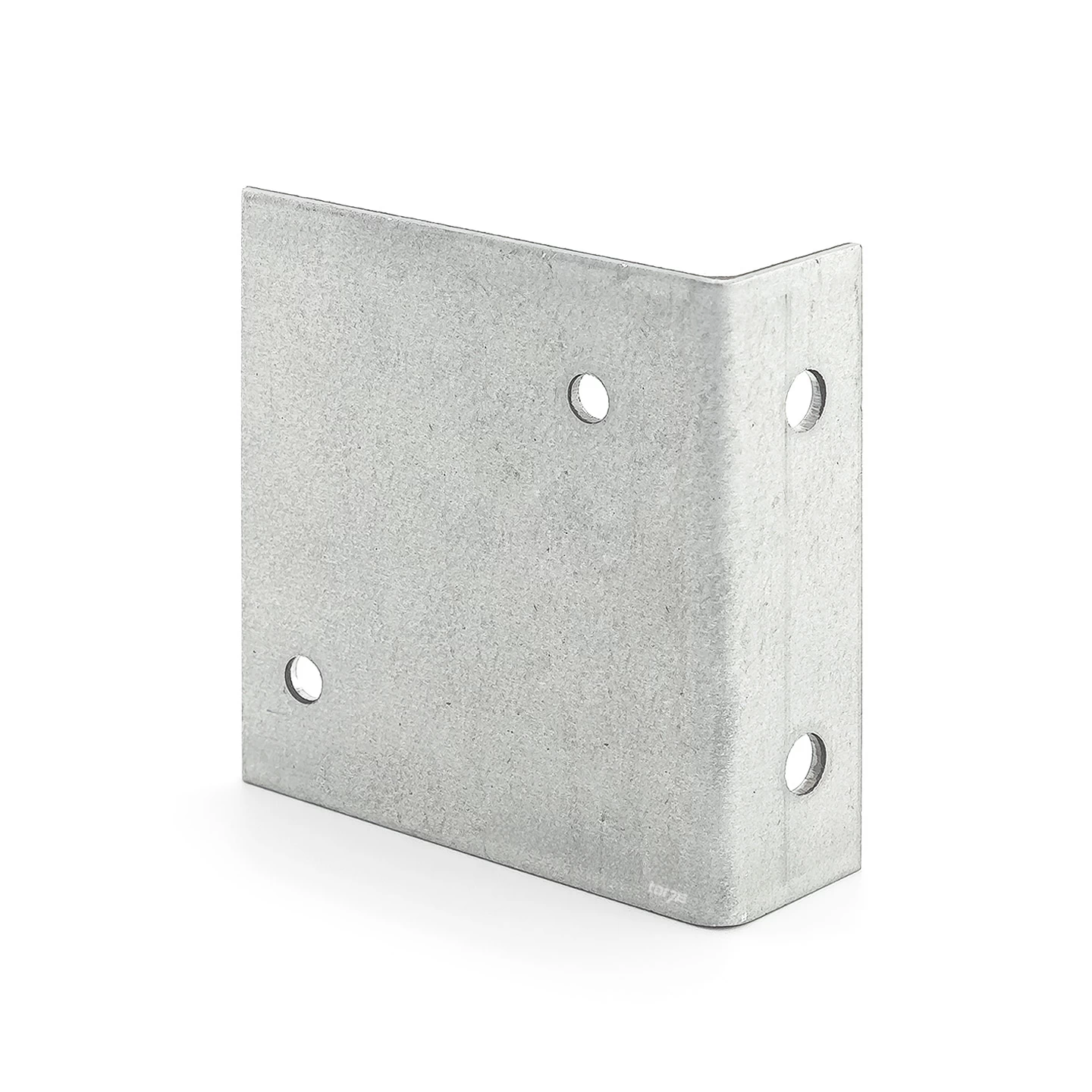

• Aufnahmeblech und Winkelblech für Gehäusebefestigung am Tor
• Platine für Anschluss von einem Schlüpftürkontakt

Anschlusseinheit AT2 geeignet für:

• Hörmann Schlupftürkontakt STK 2 an einem Berry-Schwingtor N 80 oder DF 98
• Hörmann Schlupftürkontakt STK 4 an einem Sectionaltor mit Schlupftür und hoher Bodenschwelle
• Hörmann Schlupftürkontakt STK 2700 an einem Sectionaltor mit mittig sitzender Schlupftür ohne Stolperschwelle
• Hörmann Schlupftürkontakt STK 3700 an einem Sectionaltor mit nicht mittig sitzender Schlupftür ohne Stolperschwelle
• Hörmann Anschlusseinheit voreilende Lichtschranke VL1
• Hörmann Anschlusseinheit voreilende Lichtschranke VL2
• Hörmann Anschlusseinheit Schließkantensicherung S 4

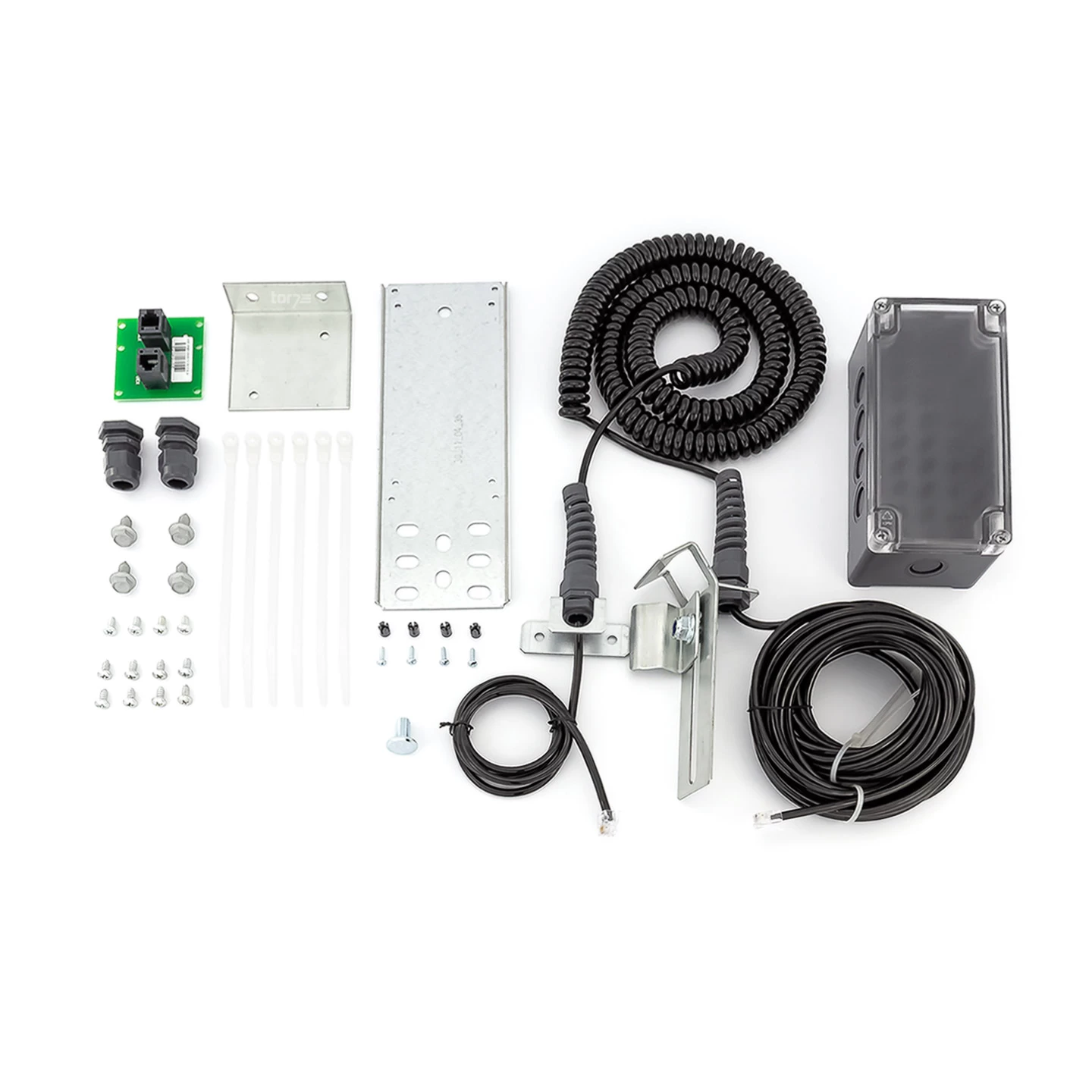

Im Lieferumfang der Anschlusseinheit AT2 sind ein Platinen-Gehäuse mit 2 Verschraubungen, eine Systemleitung mit integriertem Spiralkabel und Befestigungsmaterial sowie ein Aufnahmeblech, ein Winkelblech und eine Platine enthalten.

HINWEIS: Bitte beachten Sie, dass die Anschlusseinheit AT2 nur für Torantriebe der Serie 2 ab Baujahr 2005 sowie der Serie 3 geeignet ist. Ausschlaggebend ist das Vorhandensein einer Systembuchse X30 am Antrieb. Von hier wird die Systemleitung mit der Buchse X30 an der Platine AT 2 oder an der Platine der Schließkantensicherung verbunden. Von der Systembuchse X31 geht es zum Schlupftürkontakt bzw. von X34 zum Sender und von X32 zum Empfänger der Schließkantensicherung.

Geeignete Antriebe für die Anschlusseinheit AT 2:

• Hörmann SupraMatic Serie 2 und 3 mit Systembuchse X30
• Hörmann ProMatic Serie 2 und 3 mit Systembuchse X30
• Hörmann SupraMatic Serie 4
• Hörmann ProMatic Serie 4

Schließkantensicherung und Schlupftürkontakt bei Hörmann Sektionaltore

Eine Schließkantensicherung erhöht die Sicherheit des Garagentores. Hierbei geht es im Besonderen um die Quetsch- und Scherstellen an der Schließkante des Tores. Per LED-Anzeigen kann die Schließkantensicherung überprüft werden. Die Anschlusseinheit Torblatt AT 2 stellt die Verbindung zu einem entsprechenden Antrieb her.

Neben der Verbindung zur Schließkantensicherung kann die Anschlusseinheit AT2 zur Kommunikation mit einem entsprechenden Schlüpftürkontakt genutzt werden. Mit einem Schlupftürkontakt können Schlupftüren optimal abgesichert werden. Verhindert wird, dass der Antrieb bei geöffneter Schlupftür noch oben fährt.

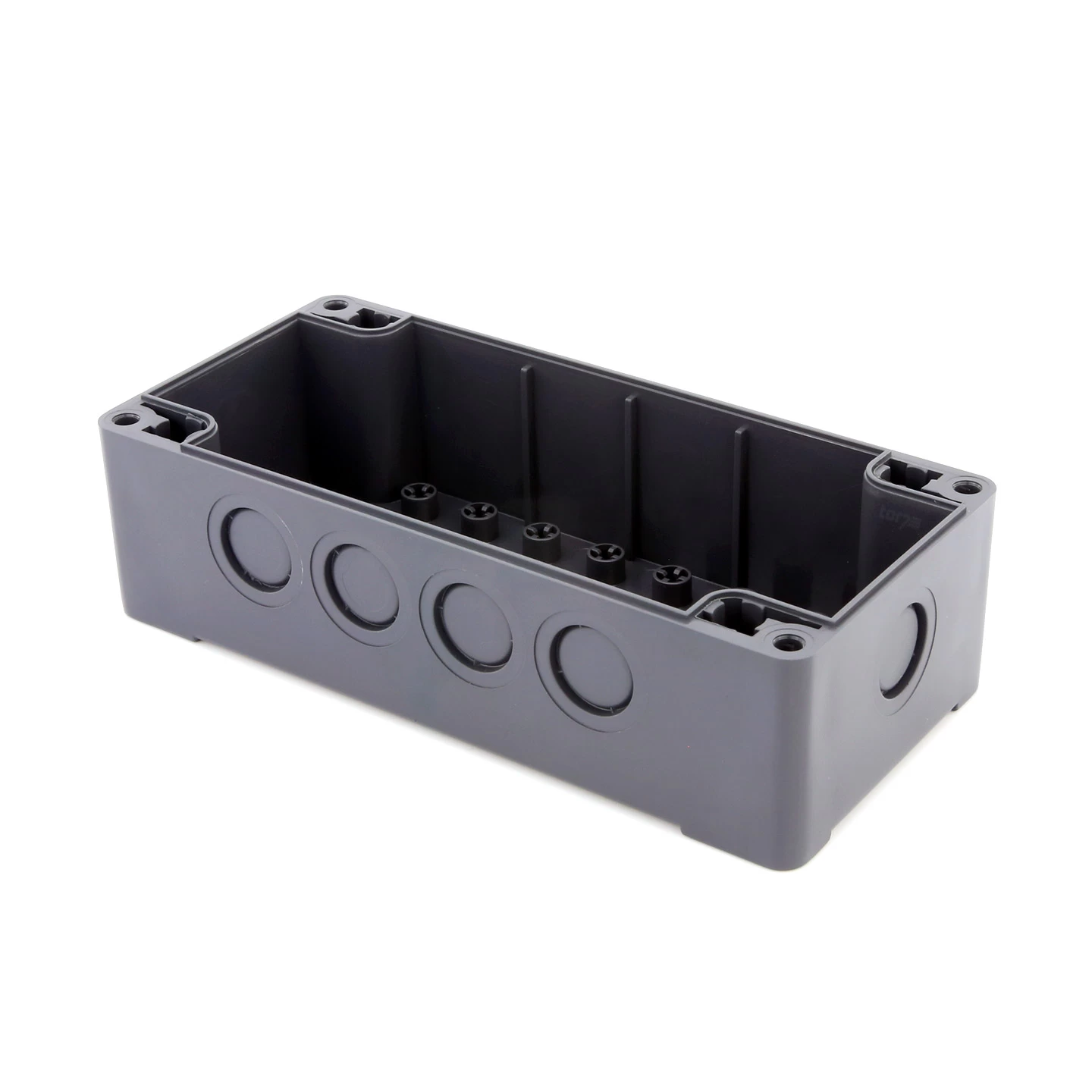

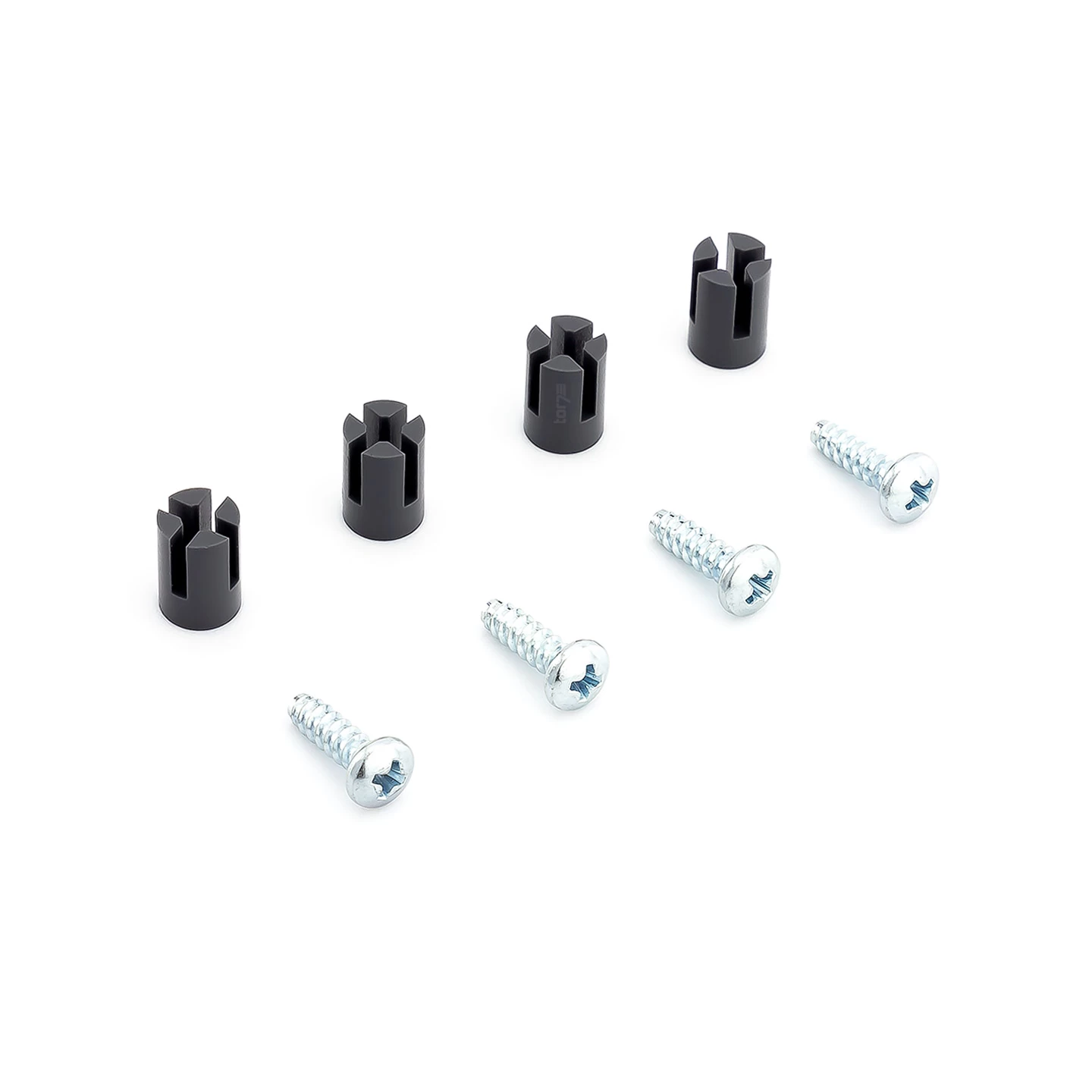

Die Anschlusseinheit Torblatt AT 2 der Firma Hörmann besteht aus mehreren Komponenten. Zum einen besteht sie aus dem Gehäuseteil, das heißt, einem Norm-Gehäuse-Unterteil sowie einem Deckel inklusive Schrauben bzw. Verschraubungs-Set. Daneben ist im Lieferumfang der Anschlusseinheit die dazugehörige Wendelleitung enthalten.

Produkte der Firma Hörmann zeichnen sich durch eine hohe Belastbarkeit und Robustheit aus. Auch die Teile der Anschlusseinheit Torblatt AT 2 sind für den Dauereinsatz unter widrigen Witterungsbedingungen ausgelegt. Gute Isolation und Korrosionsschutz machen die hohe Qualität des Produktes aus.

EAN: 4042533336320
