Beschreibung zu Hörmann BiSecur Gateway LAN / WLAN

Das Hörmann BiSecur Gateway ermöglicht Ihnen mit Hilfe der BiSecur App, Ihren Torantrieb per Smartphone oder Tablet zu steuern. Via Internet oder Heim-Netzwerk leitet das Gateway die Befehle an die Antriebe oder Funk-Empfänger (BiSecur) weiter. Auf diese Weise sind Sie unabhängig von der Entfernung zu Ihrem Antrieb, sodass Sie Ihr Tor weltweit und jederzeit steuern können.

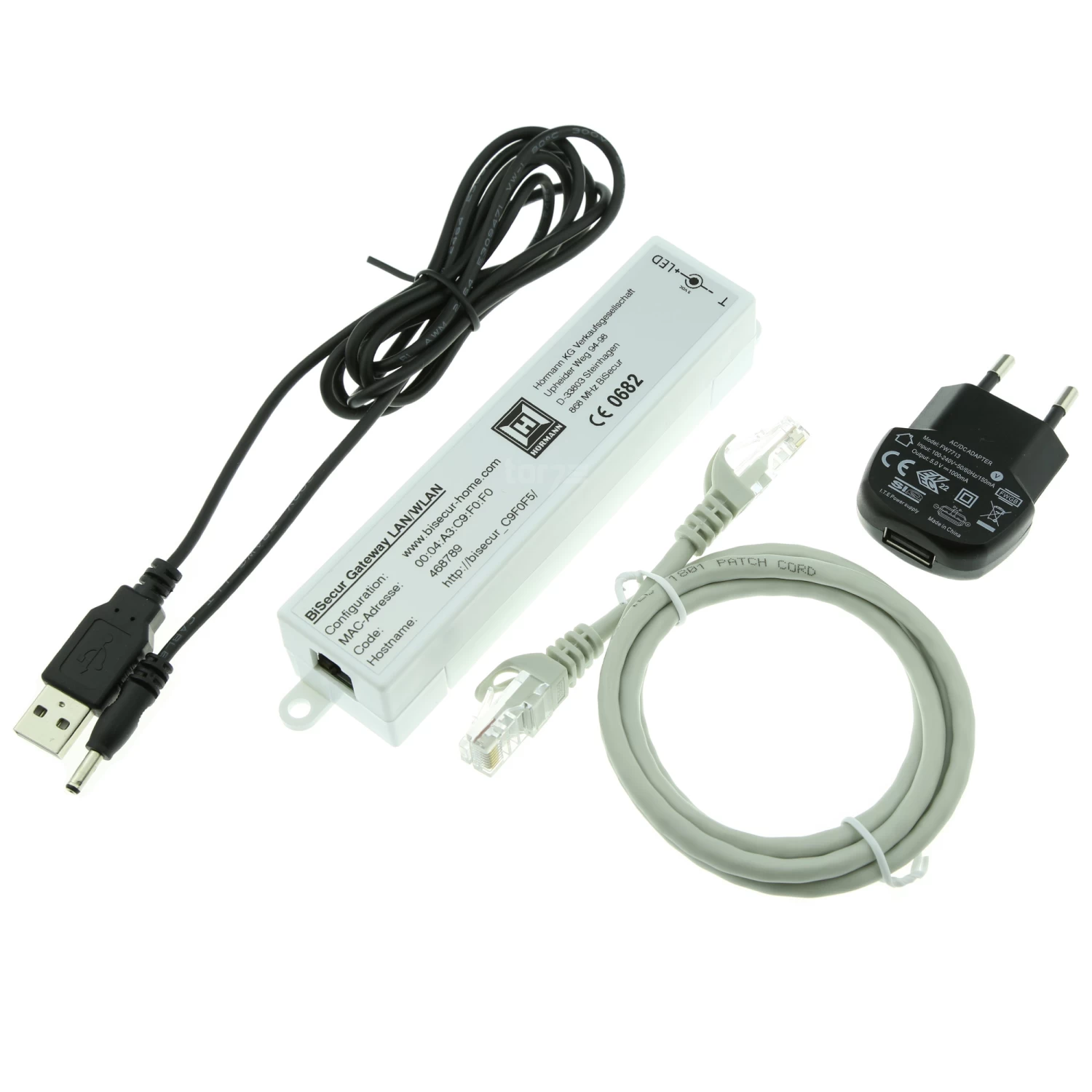

Lieferumfang

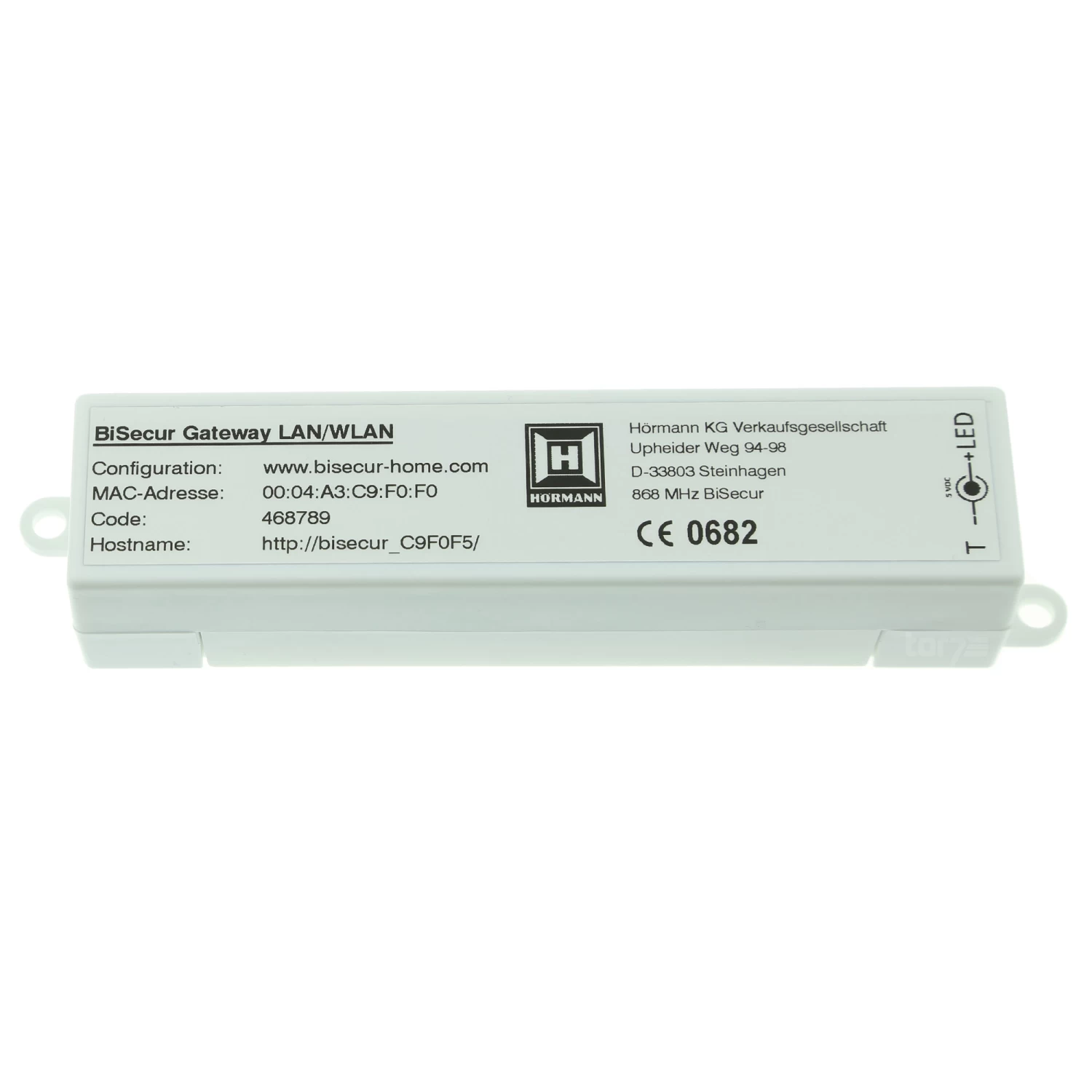

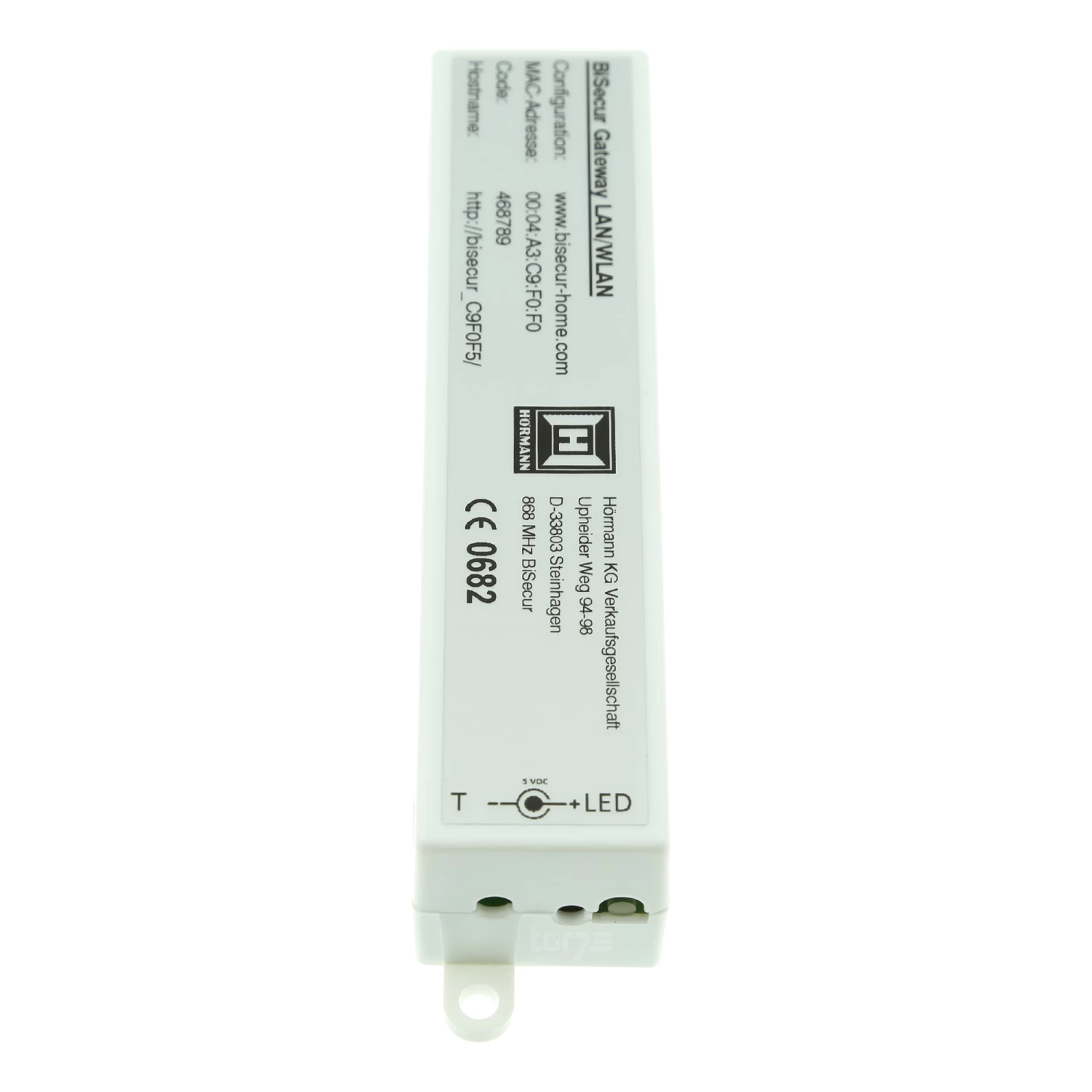

Gateway im Kunststoffgehäuse, weiß
Netzwerkkabel CAT 5 E, 1 m
Steckernetzteil 100 – 240 V AC auf 5 V DC USB-Ausgang
Kabel von USB auf Klinkenstecker für Gateway, 1,5 m
Hörmann Schnellstart-Anleitung

Das BiSecur Gateway kommuniziert mit Ihrem Antrieb über Funk und verwendet den besonders sicheren BiSecur-Funkstandard von Hörmann. Nach der Anmeldung auf www.bisecur-home.com können neben dem Administrator bis zu 9 weitere Nutzer bis zu 16 Funktionen ausführen. Sie können also auch mehrere Tor- und Türantriebe sowie deren Zusatzfunktionen (wie zum Beispiel das Licht) steuern.

Systemvoraussetzungen für die Inbetriebnahme des Gateways

Geräte mit Android Betriebssystem

ab Software-Version 2.3
min. 256 MB RAM
ADOBE® AIR™ ab Version 4.0

Geräte mit iOS Betriebssystem

ab Software-Version iOS 6
ab iPod touch 4. Generation
ab iPhone 4
ab iPad 2
ab iPad mini

Je nach Betriebssystem kann es passieren, dass das Gateway nicht mit dem Endgerät harmoniert.

Heimnetzwerk

Breitband-Internetzugang
Internetbrowser: Firefox ab Version 14, Chrome ab Version 22, Safari ab Version 4, Internet Explorer ab Version 10, weitere aktuelle Webbrowser mit Unterstützung von Javascript und CSS3
WLAN-Router mit WLAN-Standard IEEE 802.11b/g/n und Verschlüsselung WPA-PSK oder WPA2-PSK
der Netzwerkname enthält keine Leerzeichen
der Zugang weiterer Endgeräte ist erlaubt
freie LAN-Buchse am Router
Spannungsversorgung (110 – 240 V AC / 50 / 60 Hz)
Smartphone oder Tablet mit Zugang zum App Store oder zu Google Play Store
Standort mit Funkverbindung zum zu bedienenden Gerät

Mit diesem Gateway bauen Sie das BiSecur SmartHome auf. Das System hat viele Eigenschaften, die an eine Hausautomation (Smarthome) erinnern. Es ist jedoch in sich geschlossen (nur BiSecur-Funk erlaubt) und Wenn-Dann-Verknüpfungen sind nicht möglich. Stattdessen lassen sich über eine App sämtliche Geräte, die über BiSecur-Funk verfügen, steuern, von zuhause und unterwegs.

Mit BiSecur Gateway kompatible Torantriebe

Das BiSecur Gateway ist mit Hörmann Antrieben kompatibel, die über einen integrierten BiSecur-Empfänger verfügen. Dazu gehören alle neuen Garagen- sowie Einfahrtstorantriebe, die aktuell bei tor7.de erhältlich sind. Ausschlaggebend für die Kompatibilität ist der jeweilige Softwareindex des Toröffners. Es sind nicht alle Funktionen mit jedem Softwareindex abrufbar beziehungsweise können diese nur in Verbindung mit einem zusätzlichen externen Empfänger ESE, BiSecur ausgelöst werden. Wenn Sie bereits im Besitz eines Garagentoröffners der Baureihe 3 sind, empfiehlt es sich daher, vorher einen Blick in die Systemkomponenten zu werfen. Diese können Sie jederzeit in unserem Downloads-Bereich abrufen.

Wichtiger Hinweis: Die neuen RotaMatic/LineaMatic sowie VersaMatic Antriebe, die ab 03/2017 produziert wurden, sind mit dem Gateway ohne Weiteres kompatibel. Bei älteren Modellen sollte auch hier ein Blick in die Systemkomponenten geworfen werden.

Auch ältere Torantriebe können auf BiSecur aufgerüstet und somit in SmartHome eingebunden werden. Hier spielt der vorhandene Softwareindex eine zentrale Rolle. Zudem müssen die Toröffner mit der Universaladapterplatine UAP 1 kompatibel sein. Mit Hilfe dieser und dem bidirektionalen Empfänger HET-E2 BiSecur können die Geräte auf den BiSecur-Funkstandard gehoben werden. Zu den mit der UAP 1 kompatiblen Antrieben gehören die Serien SupraMatic 2 (ab Buchstabe D am Ende der Seriennummer), RotaMatic (ab Buchstabe B am Ende der Seriennummer) und LineaMatic (ab Buchstabe C am Ende der Seriennummer). Noch ältere Antriebe, die keinen BUS-Steckplatz für die UAP besitzen, können mit Hilfe des Empfängers HET-E2, BiSecur und zwei Magnetschaltern in das System eingebunden werden. Dies betrifft die Antriebe RollMatic, SupraMatic 1 und 2 (Softwareversion beachten!) sowie ProMatic 1 und 2.

Installationshinweise für die Hörmann Smartphone- und Tablet-Steuerung

Die Voraussetzung für die Nutzung des BiSecur Gateways ist neben einem Hörmann Torantrieb eine bestehende, ausreichend schnelle Internetverbindung. Des Weiteren benötigen Sie ein aktuelles Smartphone oder Tablet. Bei der Erstinbetriebnahme des Gateways muss dieses per Netzwerkkabel mit einem Router verbunden und an die Stromversorgung angeschlossen werden. Anschließend müssen Sie mit Ihrem Smartphone oder Tablet die kostenlose BiSecur App vom App Store oder Google Playstore herunterladen.

Sie können, nachdem Ihr Gateway einmal von Ihrem Netzwerk erkannt wurde, optional eine WLAN-Verbindung zwischen Gateway und Router einrichten. Achten Sie hierbei auf eine ausreichende Stärke des WLAN-Signals am Standort Ihres Gateways. Eine zu schwache Verbindung kann die Funktionalität des Gateways einschränken. Die Stärke des WLAN-Signales kann über eine LED am Gateway getestet werden, um den bestmöglichen Ort für den Betrieb zu finden.

Zur weiteren Einrichtung des BiSecur Gateways benötigen Sie Ihr Smartphone mit der installierten BiSecur App. Nach der Anmeldung auf www.bisecur-home.com können neben dem Administrator bis zu 9 weitere Nutzer dabei bis zu 16 Funktionen ausführen. Praktisch ist, dass Sie auch eingeschränkte Rechte vergeben können. Sie können einem Nutzer somit erlauben, das Garagentor zu öffnen, nicht aber die Haustür. Diese Möglichkeit wird gerne in der Urlaubszeit genutzt, wenn Pakete durch Bekannte oder Nachbarn in der Garage abgelegt werden sollen. Jedes Einfahrtstor/Garagentor und jede Haustür muss als neues Gerät in der App angemeldet werden. Die Funktionen jedes Tores (Bsp. Auf/Zu, Licht Ein/Aus, Teilöffnung) können über die Handsendertasten des bereits angemeldeten Transmitters auf das BiSecur Gateway vererbt werden.

Funktionen der BiSecur App

Geräte mit Hörmann BiSecur oder 868-MHz-Empfänger einrichten, verwalten und bedienen
Status der Geräte abfragen
Szenarien erstellen
Einstellungen ändern
Benutzer anlegen und deren jeweilige Rechte aktivieren
Vererben eines Funkcodes vom Handsender zum Gateway
Einlernen eines Funkcodes vom Gateway

Übersichtliche und intuitive BiSecur App für Steuerung von Hörmann Antrieben

Die BiSecur App dient der Verwaltung von Geräten und deren Funktion, Szenarien, Benutzern und deren Rechten, Statusabfragen und Einstellungen. Garagentore, Drehtore, Schiebetore und weitere Geräte werden mit ihrer jeweiligen Funktion und dem derzeitigen Status übersichtlich grafisch dargestellt und angewählt, ebenso wie Benutzer und ihre entsprechenden Rechte. In Szenarien können verschiedene Funktionen für diverse Geräte zusammengefasst und auf einen Tastendruck gleichzeitig ausgelöst werden.

Sicherheitshinweis zur Verwendung des Hörmann BiSecur Gateways

Die Steuerung einer automatischen Toranlage ohne Sicht zum Tor ist nur dann erlaubt, wenn zusätzlich zur serienmäßig vorhandenen Kraftbegrenzung eine Lichtschranke am Tor installiert ist.

Achtung: Das Hörmann BiSecur Gateway nicht mit einem Smarthome-Gateway verwechseln

Das BiSecur Gateway ist ein von Hörmann selbst entwickeltes System zur Steuerung von Tor- und Türantrieben desselben Herstellers. Es ist nicht kompatibel mit Komponenten anderer Smarthome-Systeme wie zum Beispiel Homematic, KNX oder DeltaDore. Für diese werden separate Geräte angeboten, die es ermöglichen, Hörmann-Antriebe in das jeweilige Smarthomesystem einzubinden. Solche Module werden ebenfalls unter der Bezeichnung Gateway geführt, wie zum Beispiel das Homematic IP Gateway. Trotz der ähnlichen Namen sollten die Smarthome-Gateways nicht mit dem BiSecur-Gateway verwechselt werden.

Das BiSecur Gateway ist ein eigenes System, das für den Betrieb lediglich eine bestehende Internetverbindung benötigt. Zudem kann man mit diesem Gateway auch mehrere Tor- und Türantriebe steuern. Die angebotenen Smarthome-Gateways sind dagegen kein eigenes System, sondern setzen ein bestehendes Smarthomesystem des entsprechenden Herstellers voraus. So funktioniert das Homematic IP Gateway nur in Verbindung mit einem bestehenden Homematic oder Homematic IP Smarthomesystem. Mit nur einem Smarthome-Gateway kann jeweils auch nur ein Torantrieb in das jeweilige System eingebunden werden. Möchten Sie dagegen mehrere Geräte (Torantriebe) einbinden, so sind entsprechend mehr Smarthome-Gateways erforderlich.
