Beschreibung zu Hörmann Codetaster CTR 3d

Die Besonderheit am Codetaster CTR 3d ist seine durch eine klappbare Blende geschützte Tastatur. Er kommt zum Einsatz, wenn Sie 2 Garagentorantriebe, elektrische Türöffner oder Funktionen über dieselbe Tastatur steuern möchten. Auf Grund der Impulssteuerung funktioniert das sowohl bei Hörmann Produkten als auch bei Fremdgeräten. Zusätzlich ist mit dem 3. Relais die Bedienung einer Klingel oder das Einschalten einer 3-Minuten-Beleuchtung möglich.

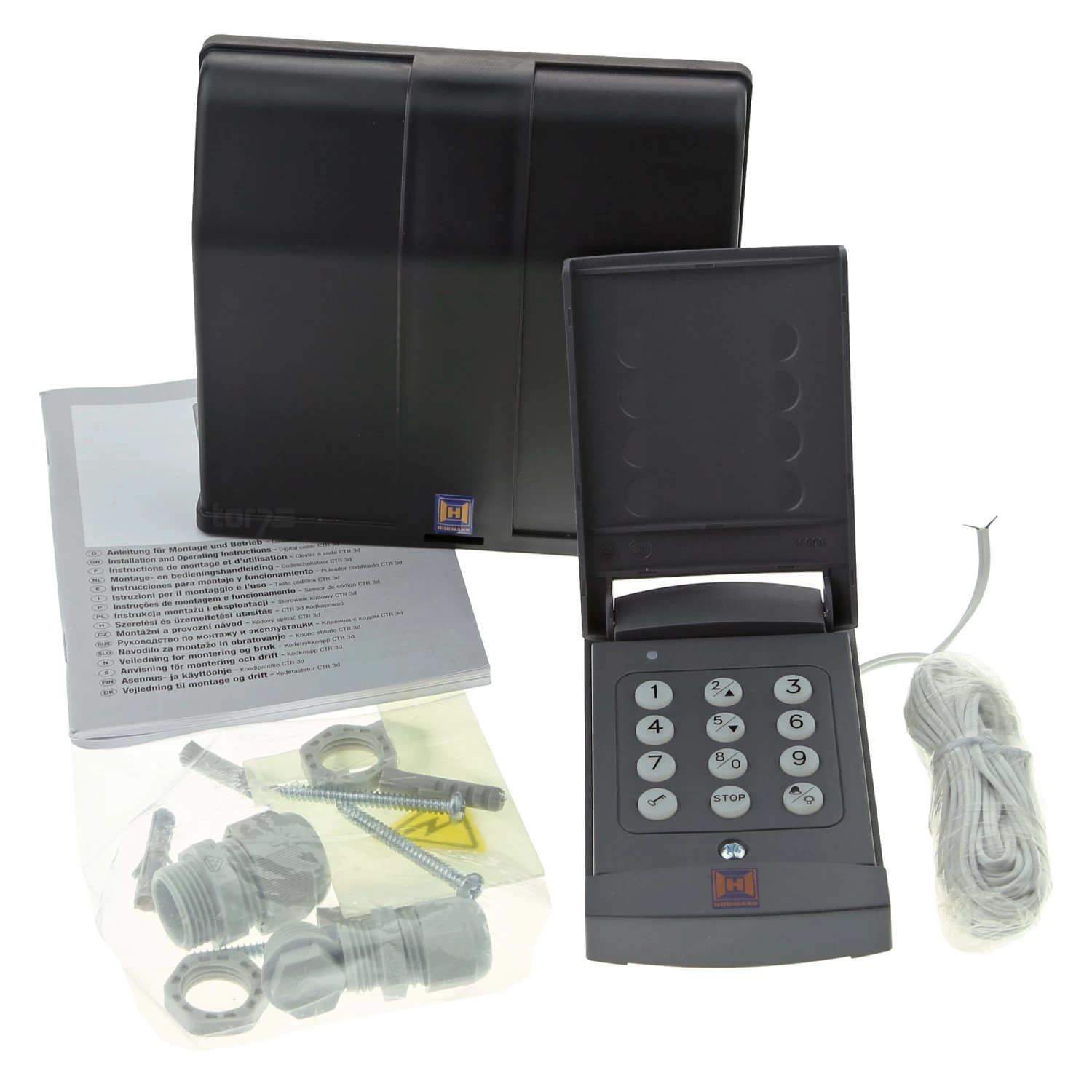

Lieferumfang

durch klappbare Blende geschützte Eingabeeinheit für Codetaster CTR 3d

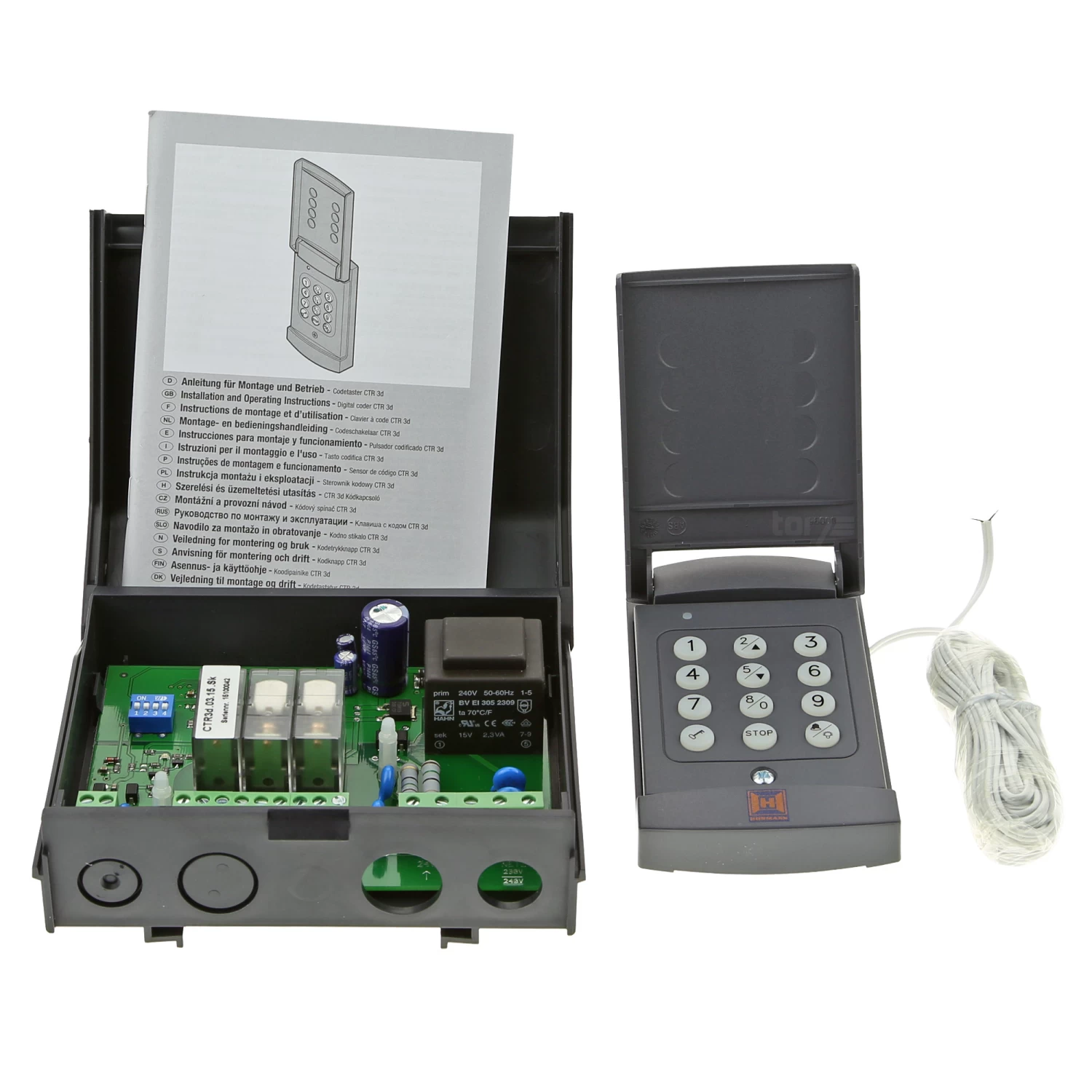

Steuergerät für 24 V oder 230 V (Auswerteeinheit für Codetaster CTR 3d)
Verbindungsleitung Auswerteeinheit-Tastatur 5 m
verschiedenes Befestigungsmaterial und Kabeldurchführungen
Anleitung

Die Eingabe eines vorher programmierten Zahlencodes löst einen Impuls aus und öffnet damit das Tor oder die Tür. Das Steuergerät ist 140 mm breit und 130 mm hoch und ausschließlich für die Montage im geschützten Innenbereich vorgesehen. Die Tastatur wird von einer Klappe geschützt, ist 70 mm breit sowie 120 mm hoch und trägt bei der Montage nur 17 mm auf dem Untergrund auf. Die Eingabeeinheit ist für die Montage im Freien geeignet.

Technische Daten

3 Relaisausgänge
für 2 Tore oder Türen (auch für Fremdantriebe geeignet)
für 3-Minuten-Licht oder Klingel

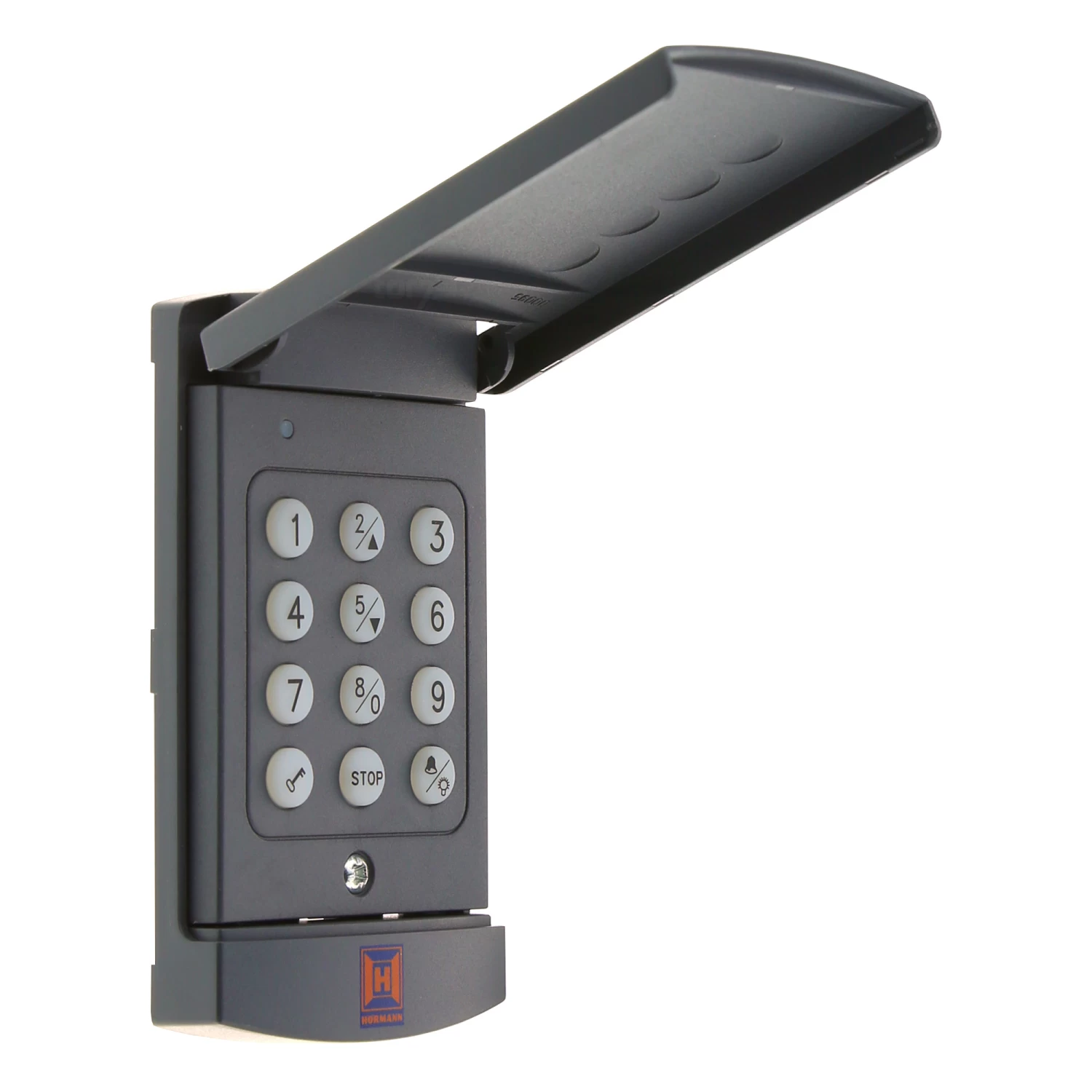

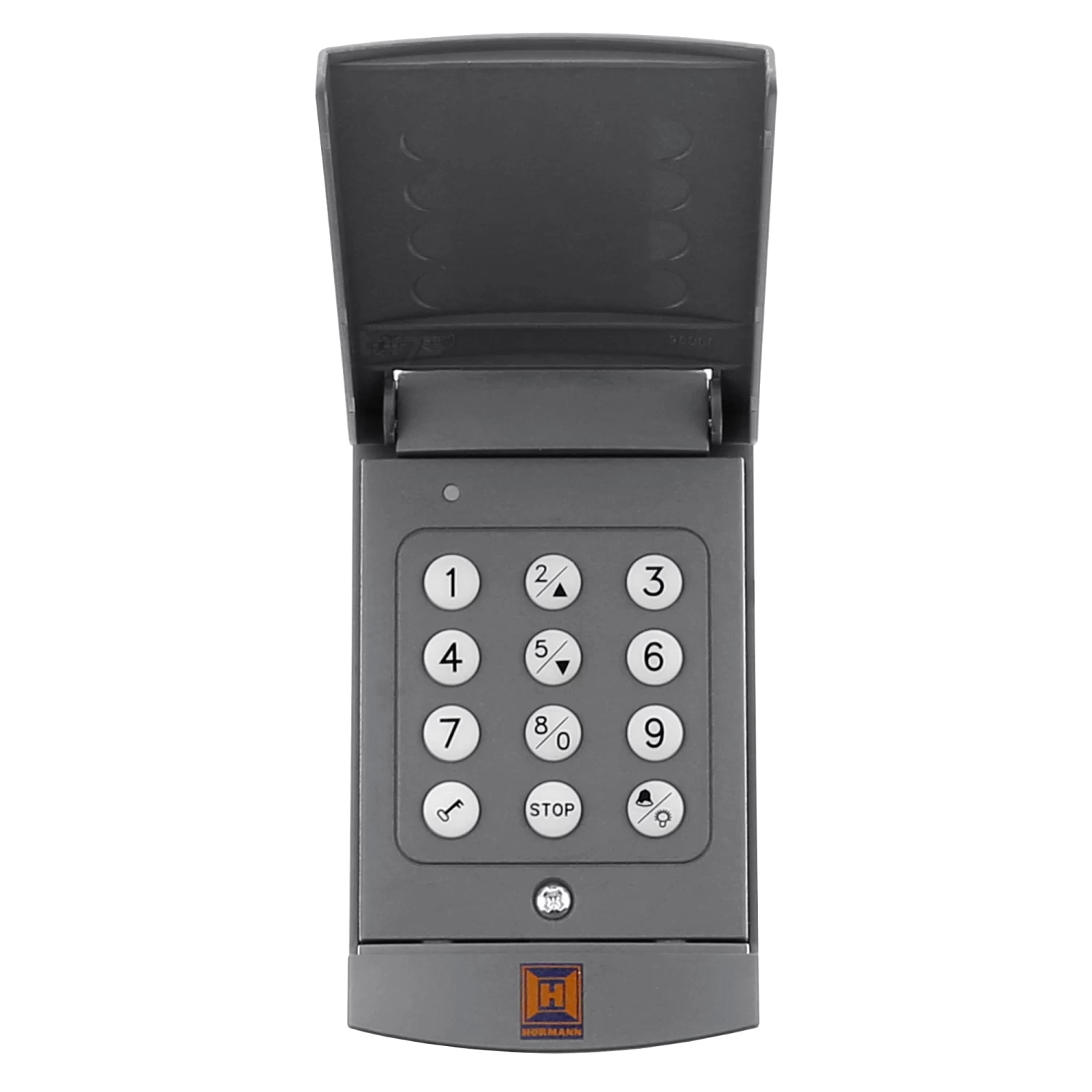

Tastatur durch klappbare Blende geschützt
richtungsbezogene Fahrbefehle am SupraMatic 1 möglich
(bei SupraMatic 2 und 3 nur in Verbindung mit einer Universaladapterplatine UAP 1)
Impulssteuerung
ohne Zuleitung
Anschlussspannung: wahlweise 230 V AC oder 24 V AC/DC
bei 230 V AC Anschlussleitung ZL 1 oder ZLE 1 verwenden
bei 24 V AC/DC und für die Impulsgabe an den Antrieb Hörmann Anschlussleitung ASL 2, ASL 10 oder ASL 50 verwenden
(auf Anfrage erhältlich)
Schaltleistung max.: 30 V DC / 2,5 A (ohmsche Last), 230 V AC / 500 W (ohmsche Last)
Schutzart: IP 54
Temperaturbereich: -20 °C bis +60 °C
Maße Eingabeeinheit (B x H x T): 70 x 120 x 17 mm
Maße Auswerteeinheit (B x H x T): 140 x 130 x 50 mm

Mit dem CTR 3d sind auch richtungsbezogene Fahrbefehle möglich, d.h. das gezielte Nur-Auf- bzw. Nur-Zu-Fahren eines Garagentores mit den entsprechenden Tasten auf der Tastatur. Das funktioniert allerdings nur mit dem SupraMatic 1 Antrieb ohne weiteres Zubehör und beim SupraMatic 2 und 3 nur in Kombination mit der Hörmann Universaladapterplatine UAP 1. Auch Serie 4 ließe sich anbinden, jedoch gibt es für diese andere Artikel, die sich für richtungsbezogene Fahrbefehle anbieten. Der Vorteil des Codetasters ist die Kompatibilität. Jeder Torantrieb mit Innentastereingang Impuls kann daran angeschlossen werden. Daher ist der Taster auch für Fremdantriebe mit einem solchen Anschluss geeignet.

Die Montage, Installation und Programmierung von einem CTR 3d werden in der beiliegenden Bedienungsanleitung ausführlich erläutert.

Maße Steuergerät:

Breite: 140 mm
Höhe: 130 mm
Tiefe: 50 mm

Maße Tastatur:

Breite: 70 mm
Höhe: 120 mm
Tiefe: 17 mm

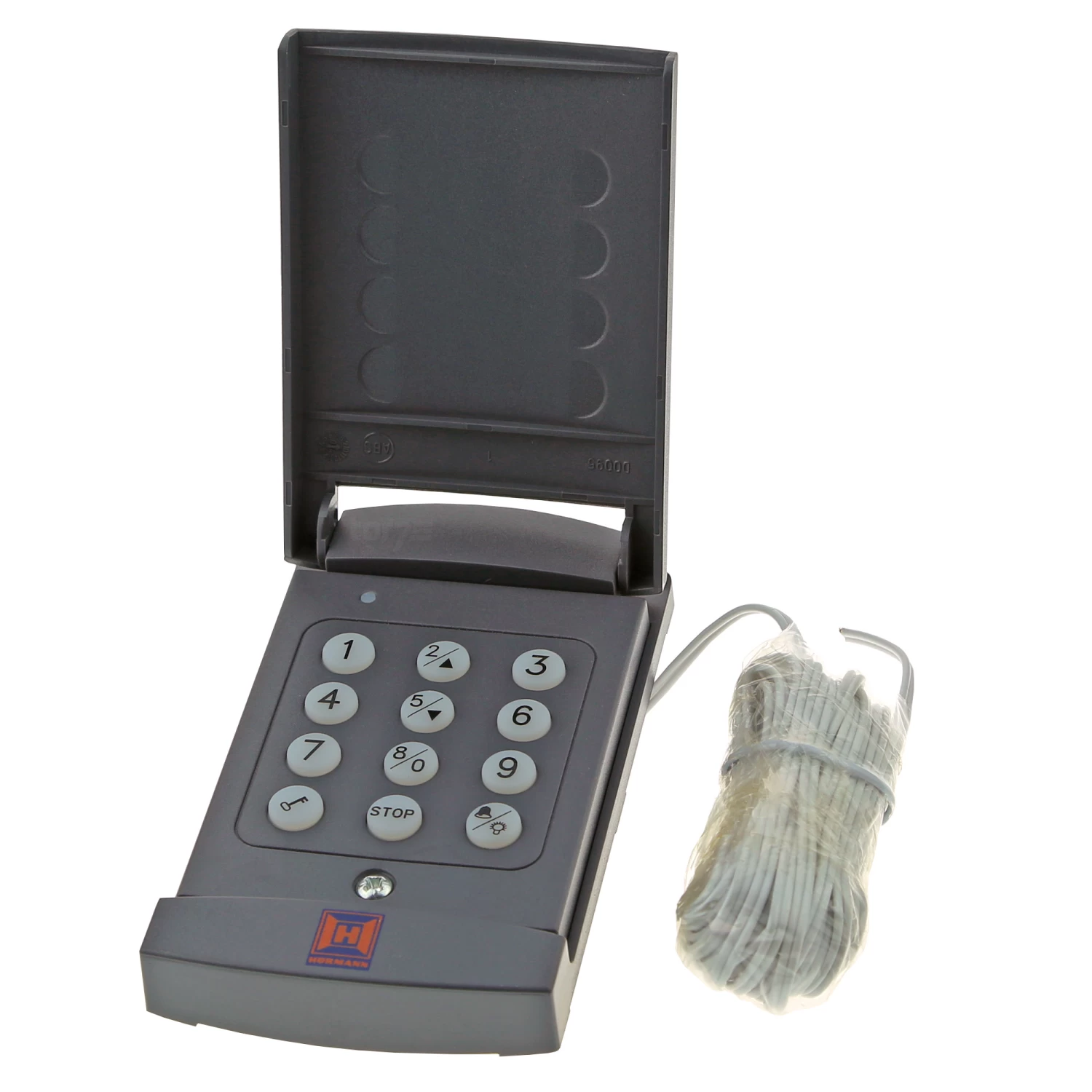

Außer der Bedienungsanleitung erhalten Sie bei der Bestellung von einem CTR 3d die Auswerteeinheit und die Eingabeeinheit mit Tastatur. An dieser ist ein 5 m langes Verbindungskabel zur Auswerteeinheit befestigt, welches noch bis auf 20 m verlängert werden kann. Für die Verbindung von der Auswerteeinheit zum Antrieb oder die Stromversorgung mit 24 V eignet sich eine Anschlussleitung ASL, welche auf Anfrage in Längen 2 m, 10 m oder 50 m (auf Rolle) bei uns erhältlich ist. Für die Stromversorgung mit 230 V kommen die Hörmann Anschlussleitung ZL 1 oder die Hörmann Anschlussleitung ZLE 1 infrage. Die robuste Tastatur ist modern gestaltet und lediglich 76 x 76 x 13 mm groß. Der CTR 3d kann alle Hörmann-Antriebe, Antriebe anderer Hersteller oder elektrische Türöffner steuern.

In ähnlicher Bauart wie der CTR 3d gibt es den Hörmann Codetaster CTR 3b mit beleuchteter Tastatur und den Hörmann Codetaster CTV 3 mit vandalismusgeschützter Tastatur. Wer nur eine Toranlage besitzt, kann zudem auf einen Hörmann Codetaster CTV 1, einen Hörmann Codetaster CTR 1b oder einen Hörmann Codetaster CTR 1d zurückgreifen.

EAN: 4042533544428
