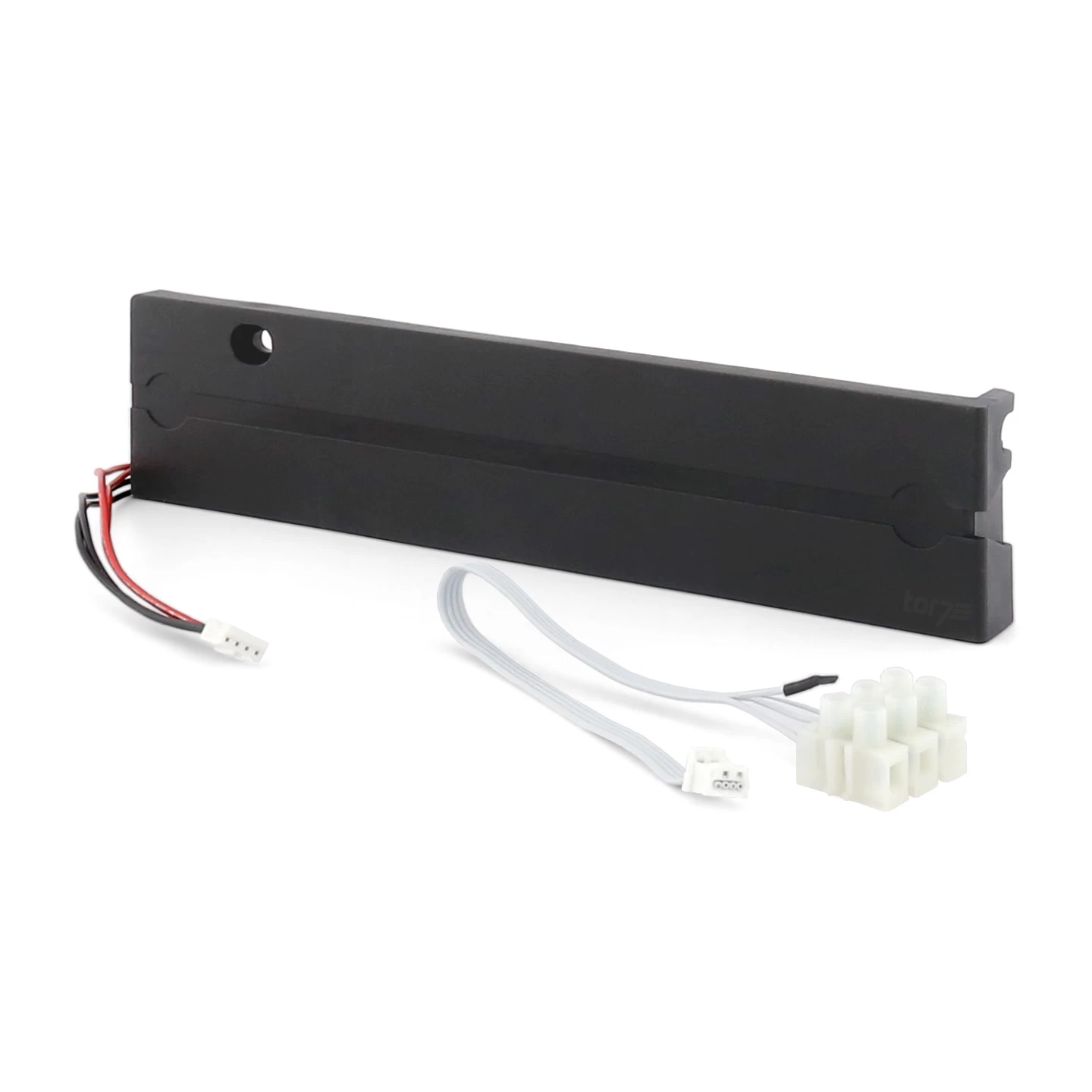

Beschreibung zu Hörmann Endschaltereinheit STA 180, magnetisch

Die auf dieser Seite erhältliche Endschaltereinheit STA 180 dient beim gleichnamigen Schiebetorantrieb zur Erfassung der Torendlagen Tor-Auf und Tor-Zu. Dies geschieht beim STA 180 berührungslos, da der Endschalter auf zwei am Schiebetor montierte Magnete reagiert. Fällt die Endschaltereinheit aufgrund eines Defekts aus, so werden die Torendlagen nicht mehr richtig erkannt und das Tor kann somit auch über diese Positionen hinausfahren. Um größere Schäden an Tor und Antrieb zu vermeiden, wird ein zeitnaher Austausch von besagtem Schalter empfohlen.

Lieferumfang

1 x Hörmann Endschaltereinheit magnetisch STA 180

Hinweis: Das für den Betrieb erforderliche Hörmann-Set: Magnete für Endschalter STA 90, 180 ist nicht im Lieferumfang enthalten und muss bei Bedarf separat hinzubestellt werden.

Jede Schiebetorsteuerung muss für den reibungslosen Betrieb des Torantriebs auch die Endlagen des Tores, also wenn dieses entweder komplett offen oder verschlossen ist, erkennen. Hierfür wird in der Regel ein sogenannter Endschalter verbaut, der den Antrieb bei Erreichen der jeweiligen Endlage abschaltet. Je nach Antriebsmodell kommen hierfür entweder mechanische oder auch magnetische Schalter zum Einsatz. Beim STA 180 Schiebetorantrieb ist z. B. ein magnetischer Endschalter eingebaut. Dieser hat den Vorteil, dass er berührungslos arbeitet und so Verschleiß und Materialbelastung vermeidet.

Damit ein solcher Endschalter funktioniert, sind zusätzlich zwei an den Zahnstangen des Torflügels montierte Magnete erforderlich. Diese Magnete fahren mit dem Tor mit und lösen, sobald sie sich vor dem Antriebsgehäuse befinden, den Endschalter aus. Der Schalter reagiert also nur auf das in seiner unmittelbaren Umgebung befindliche Magnetfeld. Somit lassen sich wiederum die gewünschten Endlagen Tor-Auf und Tor-Zu durch die Positionen der Magnete festlegen. Möchten Sie eine Endlage nachjustieren, so ist dies etwa ganz einfach durch eine Verlagerung der Magnete möglich.

Ohne eine funktionierende Endschaltereinheit kann der Torantrieb STA 180 nicht ordnungsgemäß betrieben werden, da nur diese es verhindert, dass der Torflügel über dessen Endpunkte fährt. Beobachten Sie also, dass Ihr Schiebetor auf einmal über die zuvor definierten Endlagen hinausfährt, so könnte ein Defekt des Endschalters vorliegen. Sind gleichzeitig noch beide Magnete am Tor vorhanden, so kann dieser Fehler nur durch den Schalter im Antrieb Zustandekommen. Wenn die Endlagen aber nicht mehr richtig erkannt werden, sind auf Dauer größere Schäden an Tor und Antrieb unvermeidbar. Daher sollte ein defekter Endschalter möglichst bald durch ein passendes Ersatzteil ausgetauscht werden.

Endschaltereinheit magnetisch STA 180 als Ersatzteil

Viele von Hörmann hergestellte Ersatzteile sind auf das jeweilige Antriebsmodell abgestimmt und daher nicht für andere Torantriebe geeignet. Die Endschaltereinheit magnetisch STA 180 wird in ihrer Form nur bei den Schiebetorantrieben STA 180 eingebaut. Somit ist das hier erhältliche Ersatzteil auch nur für diesen Antrieb vorgesehen. Bei anderen Antrieben der STA-Reihe kommen hingegen andere Endschalter zum Einsatz. So wird beim STA 90 ein mechanischer und beim STA 220 ein induktiver Schalter verwendet. Beide lassen sich also nicht mit der Endschaltereinheit magnetisch STA 180 ersetzen. Umgekehrt sind die Endschaltereinheiten der anderen Antriebsmodelle auch nicht zum STA 180 kompatibel, sodass es bei diesem immer das auf dieser Seite angebotene Ersatzteil sein muss.

Aufgrund der genauen Abstimmung zwischen Ersatzteil und Torantrieb wird bei Hörmann generell empfohlen, auf Originalteile vom Hersteller zurückzugreifen. Denn es handelt sich bei solchen Teilen in der Regel um die gleichen, wie sie bereits zuvor im Antrieb verbaut waren. Die Endschaltereinheit STA 180 ist also die gleiche, wie sie serienmäßig in jeden STA 180 eingebaut wurde. Somit wird bei einem fachgerechten Austausch sichergestellt, dass der Antrieb nach der Reparatur wieder wie gewohnt funktioniert und die Endlagen erkennt. Bei Nachbauten durch Fremdanbieter kann diese Funktionalität hingegen nicht garantiert werden, da diese entweder nicht richtig mit der Steuerungsplatine kommunizieren oder auch nicht zu den hörmanneigenen Magneten kompatibel sind.

EAN: 4042533551808
