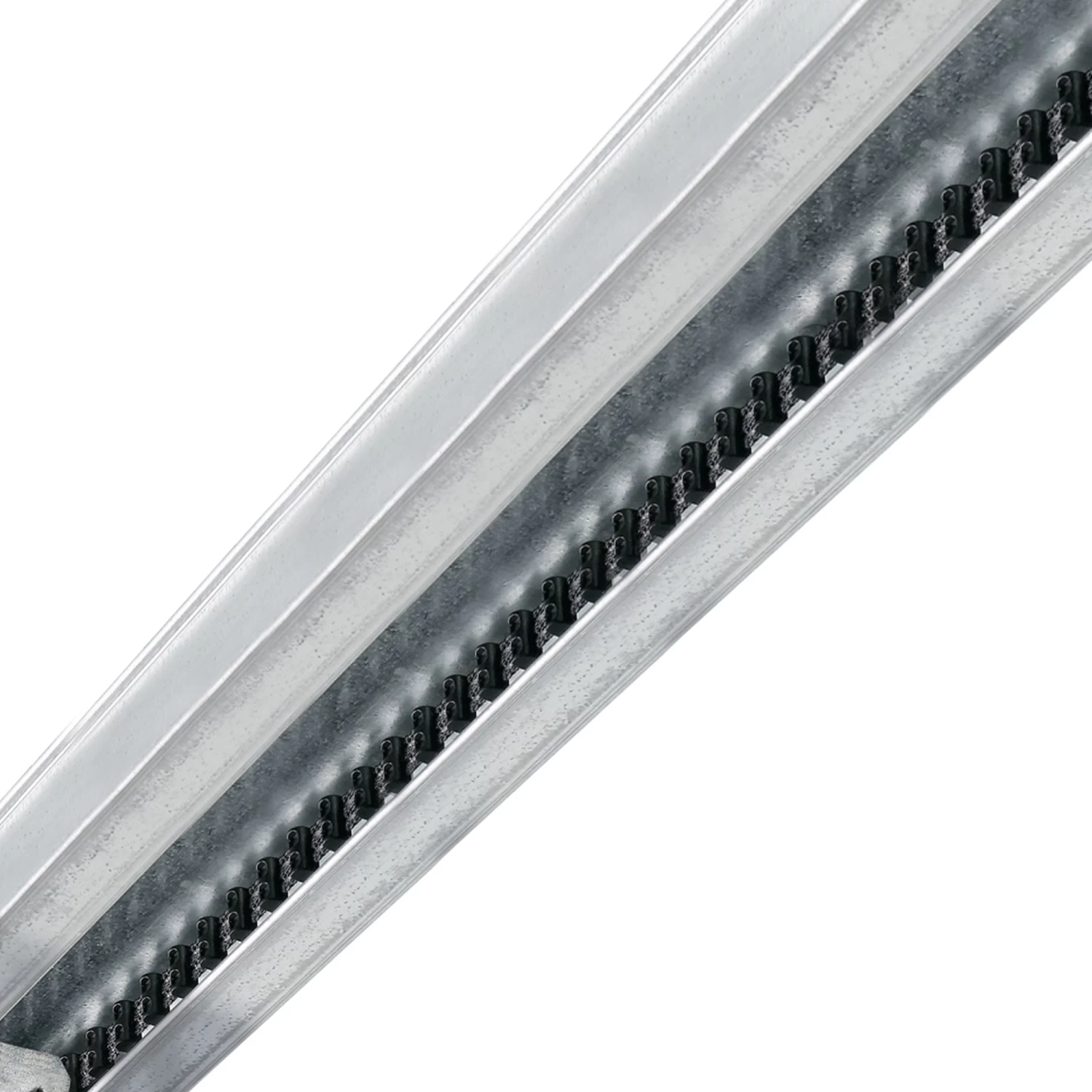

Hörmann Führungsschiene FTS 10

Beschreibung zu Hörmann Führungsschiene FTS 10

Die Führungsschiene FTS 10 wird für Flügeltore benötigt. Anders als bei Garagen-Sektionaltoren wird ein Flügeltor geöffnet, indem man nach außen drückt. Um diese Bewegung korrekt per Antrieb zu automatisieren, ist diese Schiene speziell für den Betrieb an einem Flügeltor konzipiert worden.

Lieferumfang

• 1 Stück Führungsschiene FTS 10

Technische Daten

• in Verbindung mit FTS-Beschlag (Flügeltorbeschlag) nutzbar
• für nach außen öffnende Garagentorflügel
• Material: Stahl, verzinkt
• empfohlen für SupraMatic E/P
• Gesamtlänge: 3200 mm
• Breite: 85 mm
• Höhe: 45 mm

Bitte beachten Sie: Damit das Flügeltor mit der Führungsschiene FTS 10 verbunden werden kann, ist der Hörmann Flügeltorbeschlag FTS (Artikel 436135) unbedingt erforderlich!

FTS 10 in Verbindung mit dem FTS-Beschlag nutzen

Die Schiene weist eine Gesamtlänge von 3200 mm auf, weswegen sie auch als FTS 10-K (K = kurz) bezeichnet wird. Gefertigt wurde sie für die Montage von Antriebssystemen an Flügeltoren. Zusammen mit dem Flügeltorbeschlag FTS wird sie an der Garagendecke festmontiert. Im Gegensatz zu nach oben öffnenden Garagentoren lassen sich Flügeltore öffnen, indem sie aufgedrückt werden.

Die Führungsschiene wird mittig an der Garagendecke fest verschraubt. Auf der Führungsschiene sitzt der sogenannte Führungsschlitten. Dieser Führungsschlitten wird per Motorantrieb nach vorne oder nach hinten bewegt. Am Führungsschlitten befinden sich die Flügeltorbeschläge. Diese bestehen in ihrer Grundkonfiguration aus zwei flexiblen Stangen. Die Beschlagsstangen sind an den Türen des Garagentores montiert.

Soll das Flügelgaragentor geöffnet werden, wird der Schlitten auf der Schiene in Richtung der Torflügel gefahren. Die daran montierten Beschläge drücken die beiden Flügel auf. Bei der Schließung des Tores fährt der Schlitten zurück und zieht mithilfe der Beschläge die beiden Türen wieder zu.

Der Antrieb erfolgt über einen Elektromotor. Als Antriebsmittel fungieren in der Regel spezielle Antriebsketten, Zahnriemen oder Bewegungsschrauben. Im Antriebsgehäuse sind eine Platine, ein Elektromotor und ein Transformator untergebracht. Bei Inbetriebnahme des Antriebs lässt der Motor ein Rad oder ein Ritzel rotieren und bewegt so den Führungsschlitten bzw. den Laufwagen auf der Führungsschiene.

Die Führungsschiene FTS 10 der Firma Hörmann ist dabei für alle Witterungsbedingungen gewappnet. Sie besteht aus Stahl und ist mit Zink ummantelt. Dadurch wird der Gefahr vor Rost- bzw. Korrosionsbildung vorgebeugt. Für den Betrieb an Flügeltoren wird der Torantrieb SupraMatic E oder SupraMatic P empfohlen. Für besonders leichtgängige Flügel kann der Antrieb ProMatic verwendet werden.

EAN: 4005954959059
