Hörmann Führungsschlitten Für EcoStar, EcoStar Plus Und EcoStar Plus Typ C

Beschreibung zu Hörmann Führungsschlitten für EcoStar, EcoStar Plus und EcoStar Plus Typ C

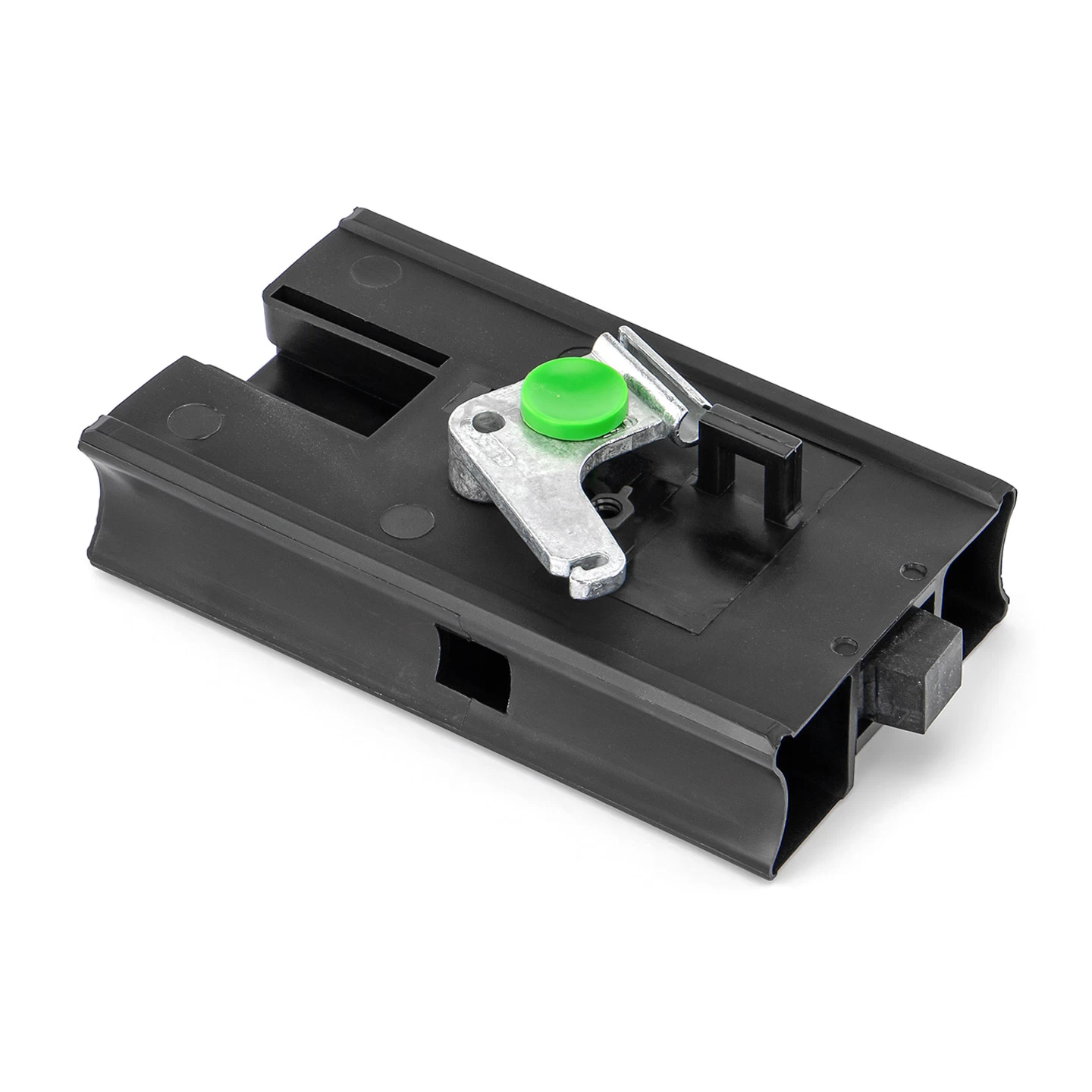

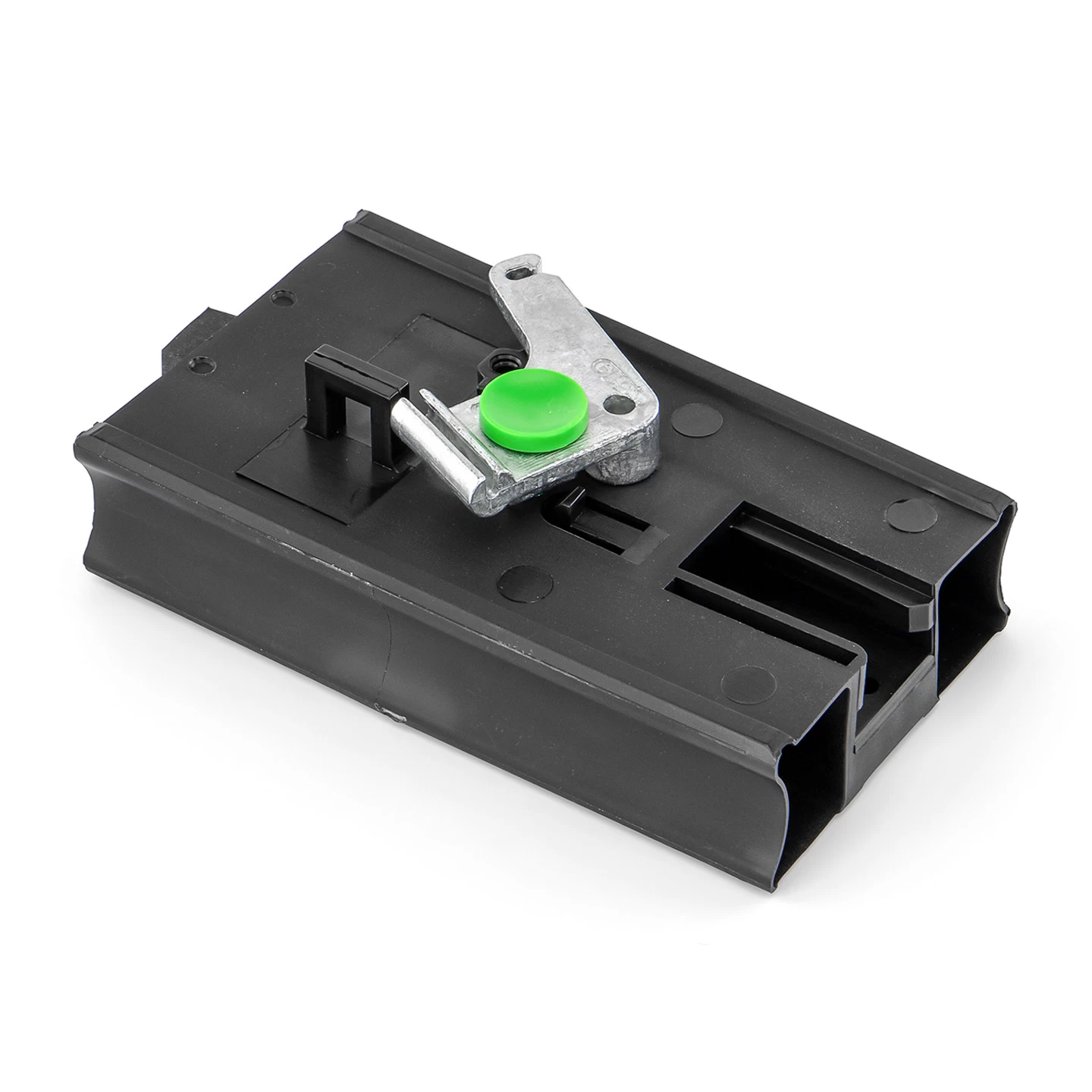

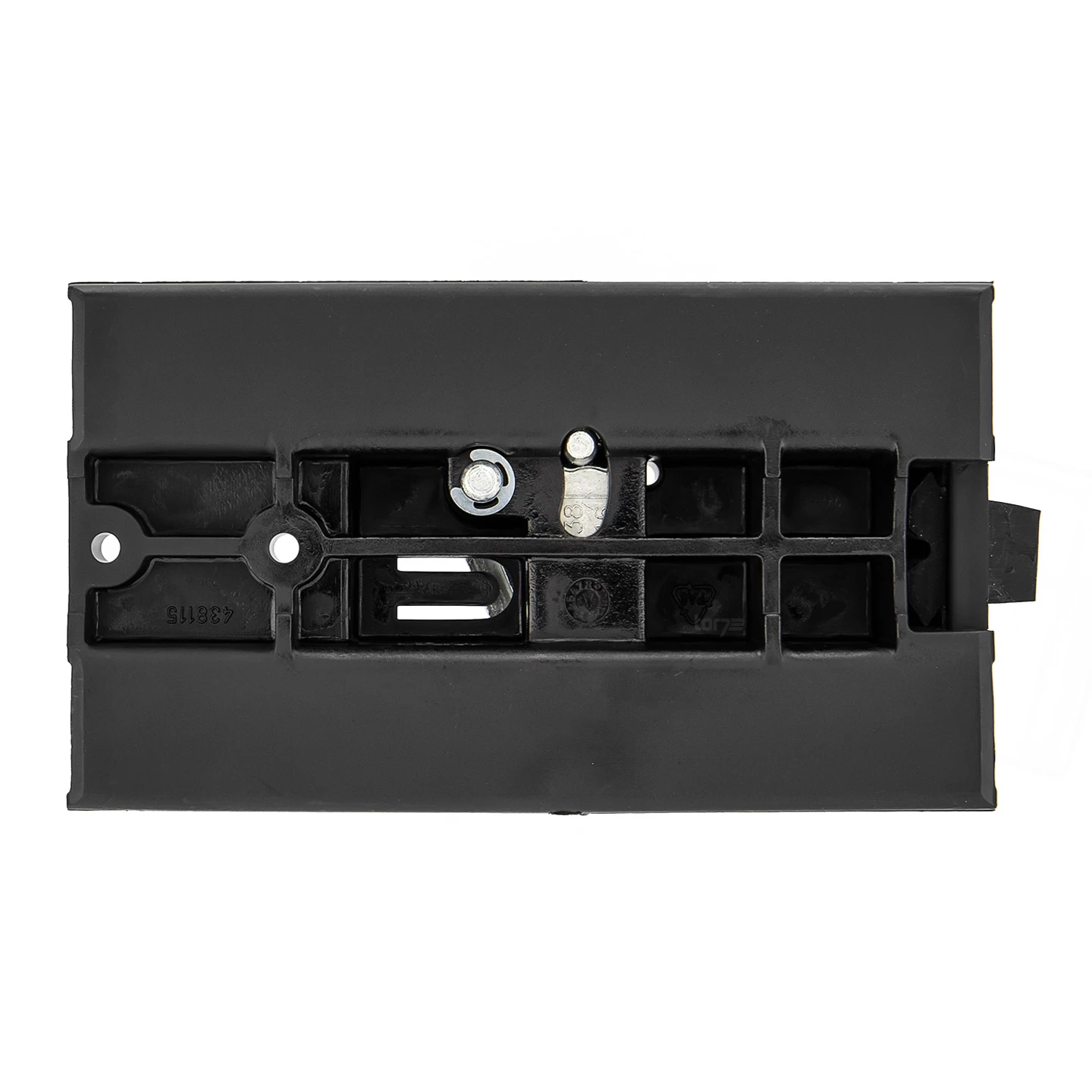

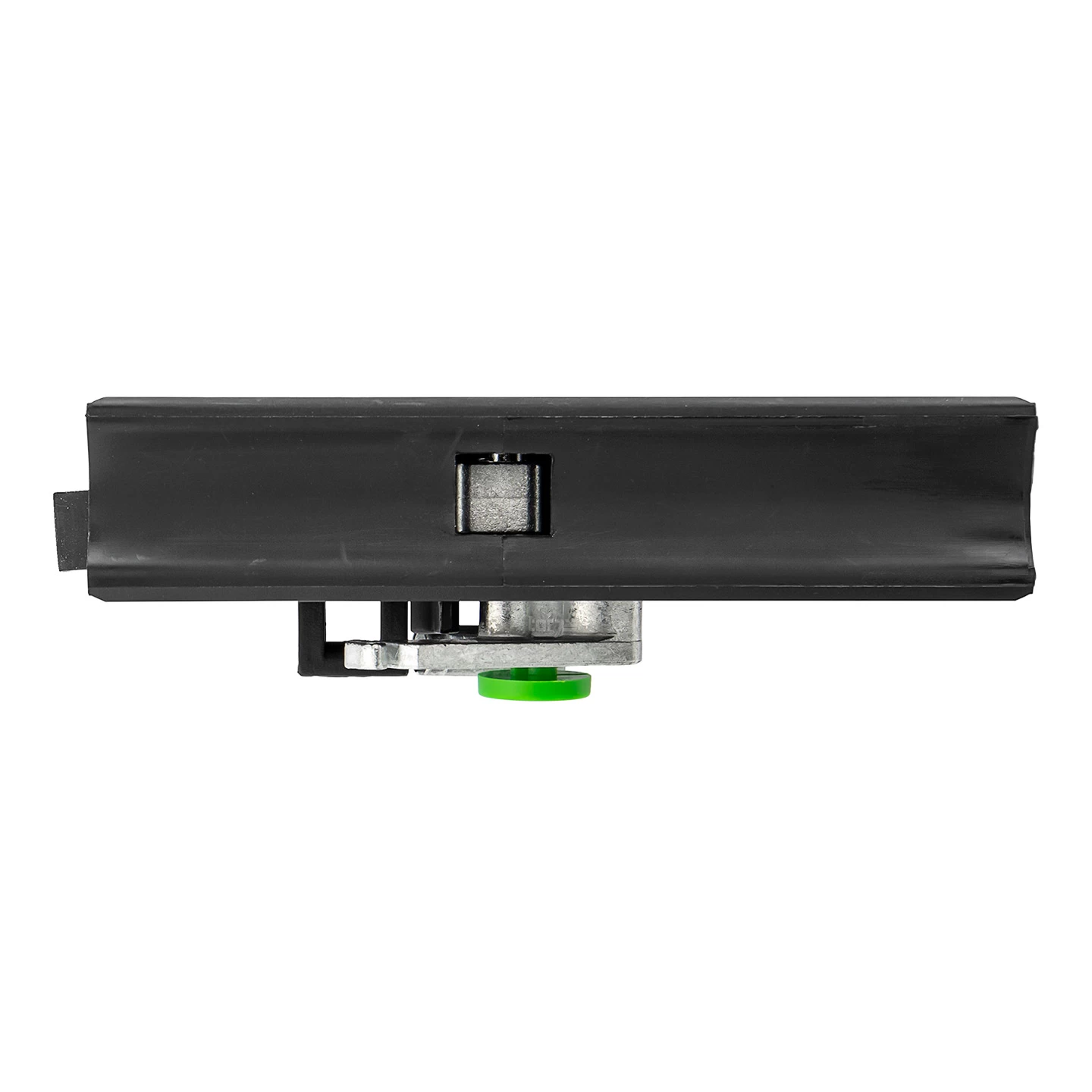

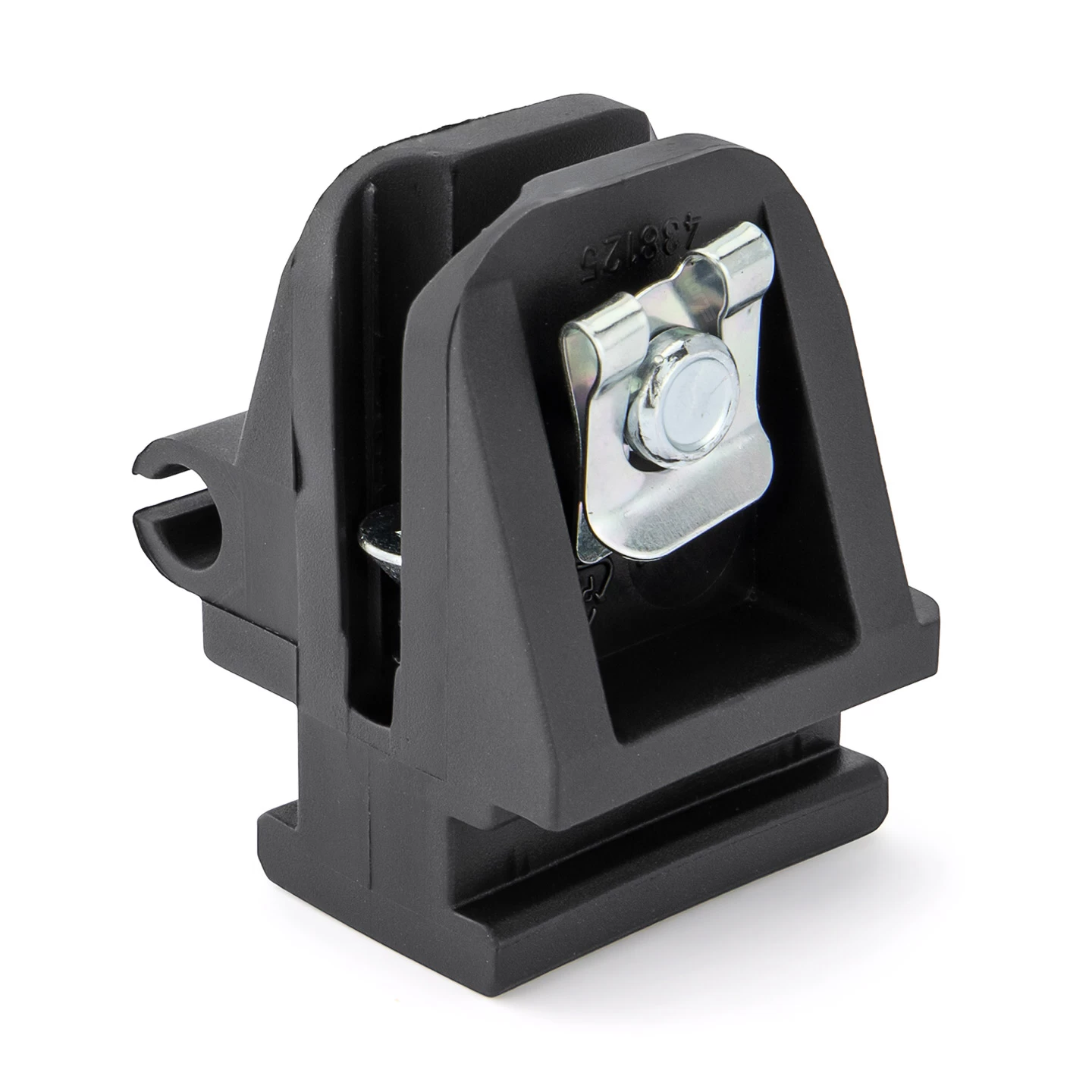

Der Führungsschlitten ist ein wesentlicher Bestandteil der Antriebsschiene von EcoStar-Garagentorantrieben. Der Schlitten befindet sich innerhalb der Schiene und ist am Zahnriemen verankert. Er dient dazu, den Tormitnehmer zum Öffnen und Schließen des Tores zu ziehen.

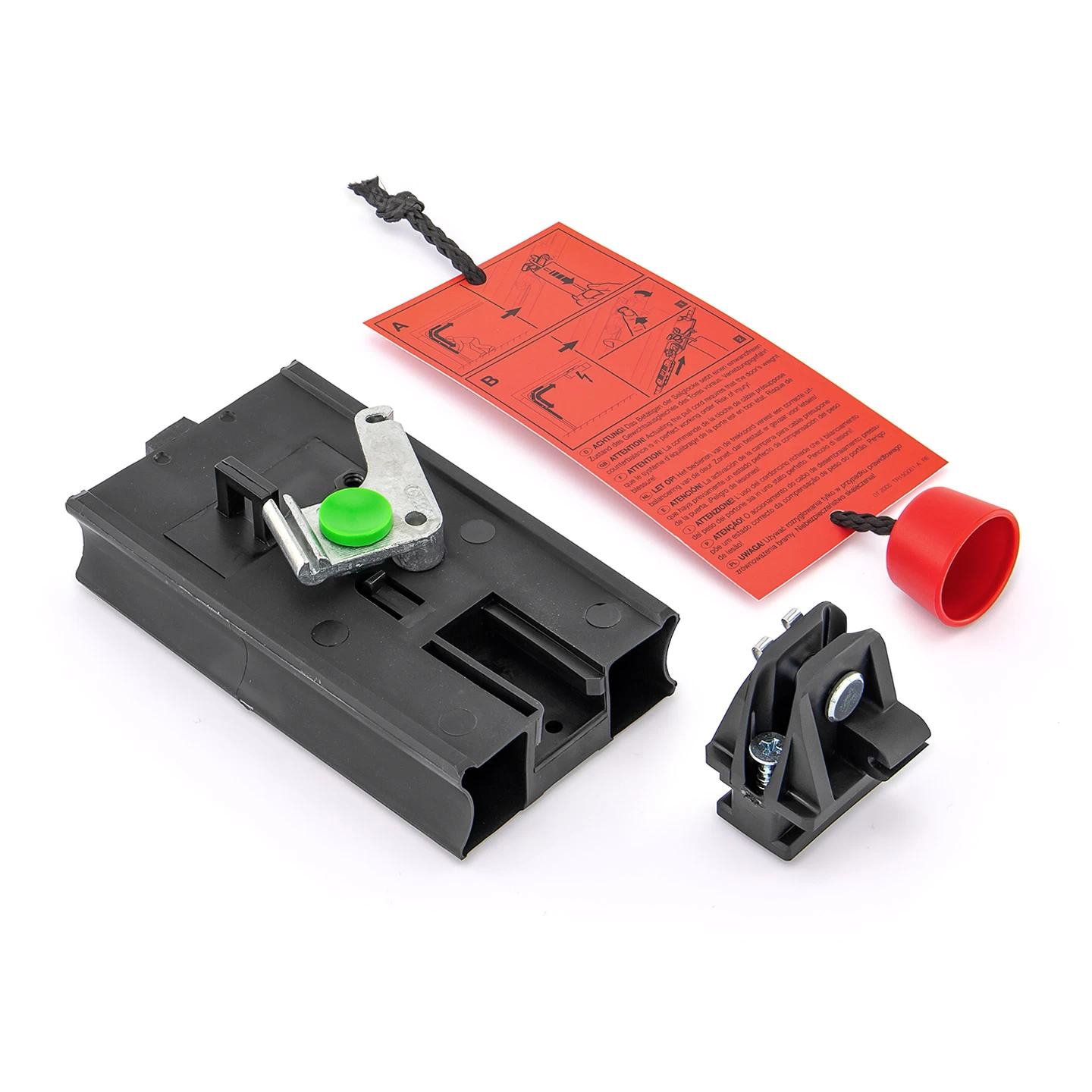

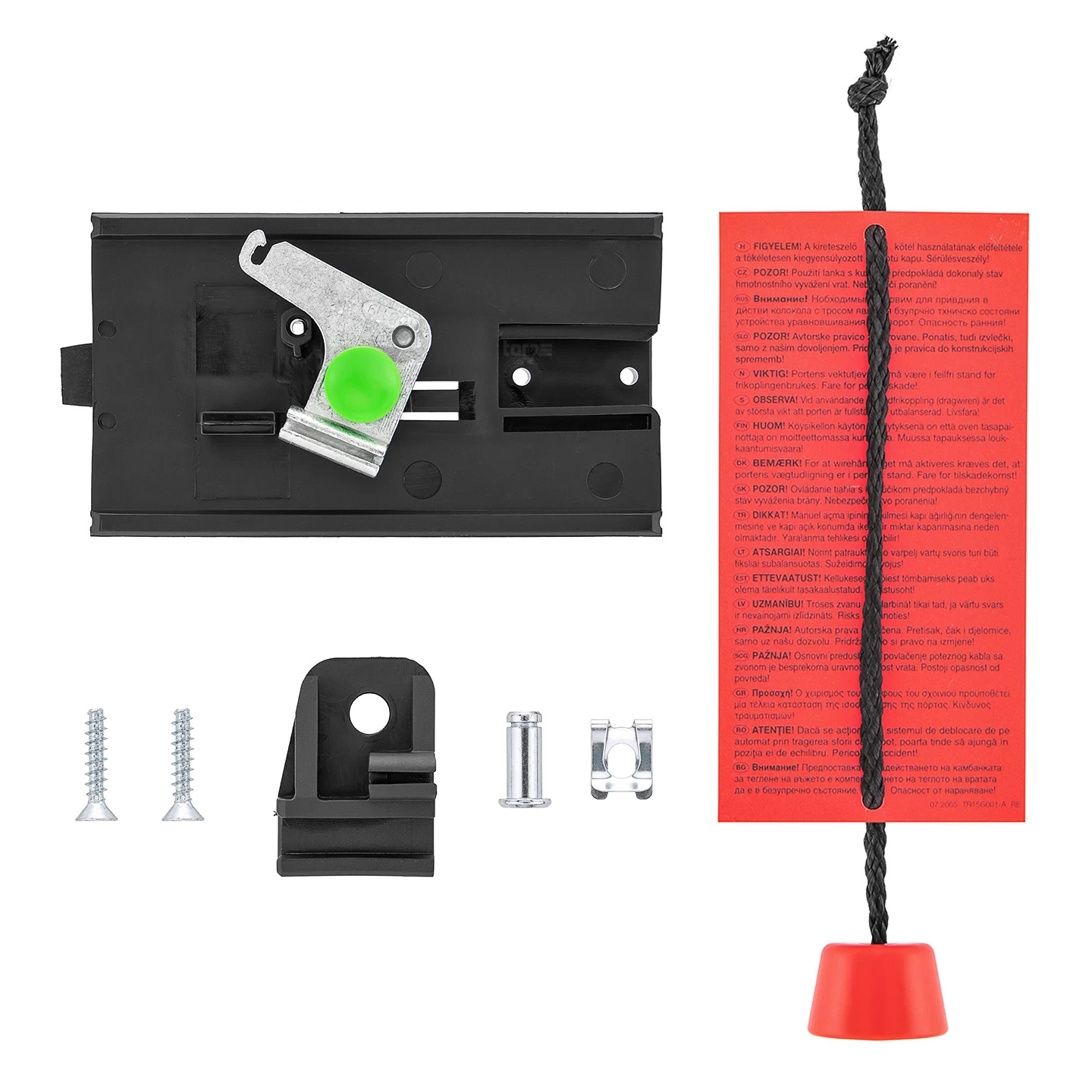

Lieferumfang

• 1 x Hörmann Führungsschlitten EcoStar / EcoStar Plus / Eco Star Plus (Typ C)

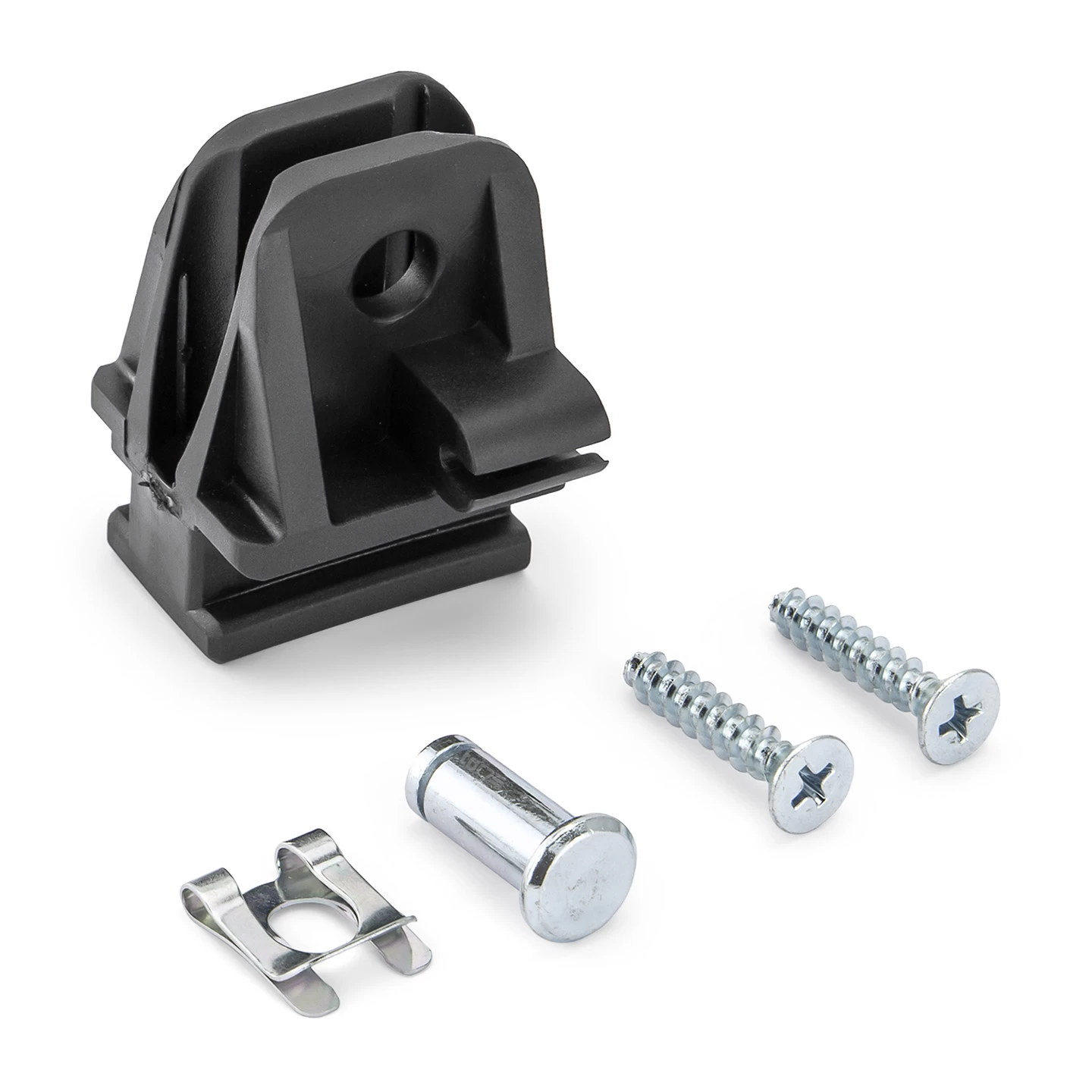

• 2 x Schrauben

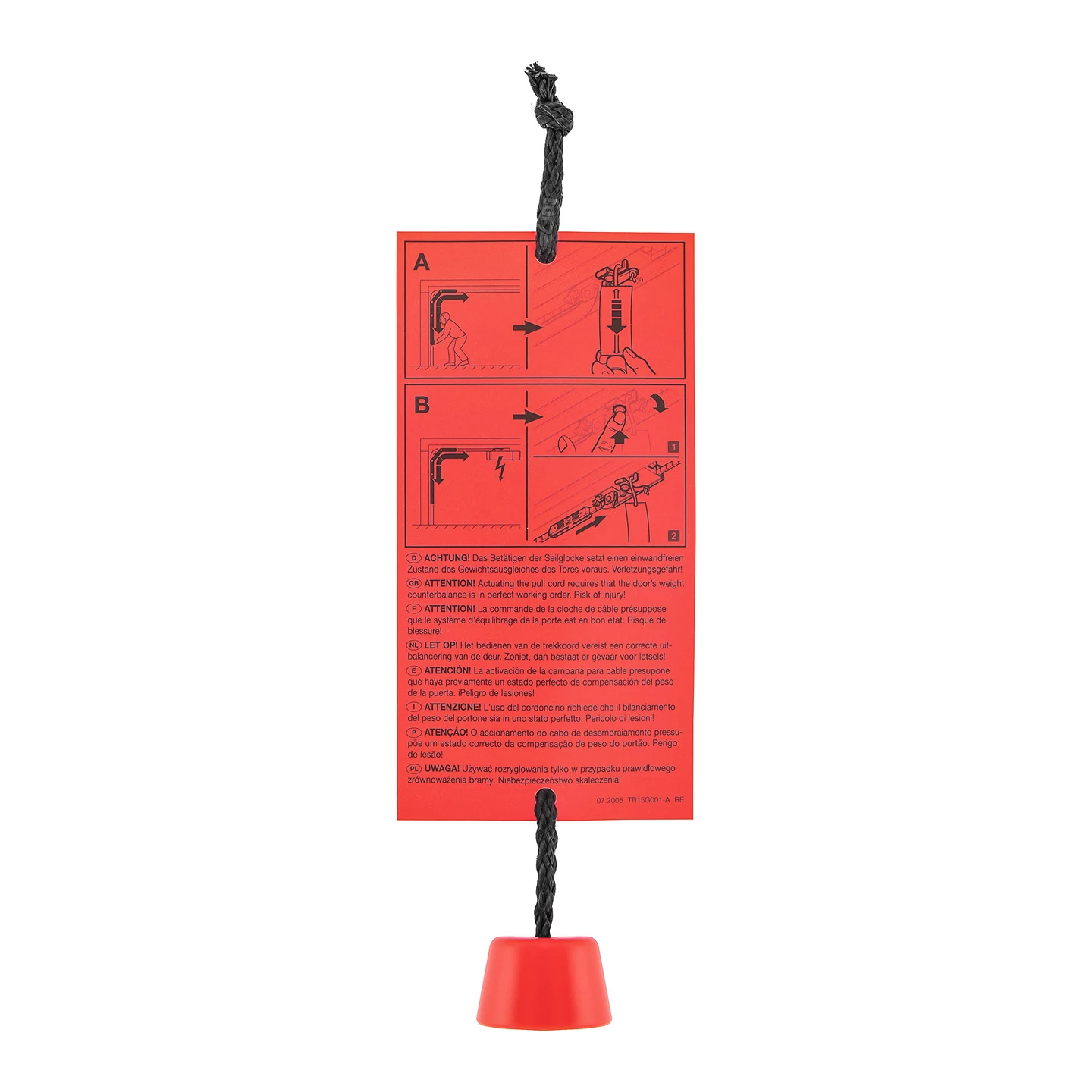

• 1 x Notkordel mir roter Anleitung für Notentriegelung

Antriebsschienen von Hörmann zeichnen sich durch eine besonders hohe Haltbarkeit ihrer Teile aus. Dennoch kann es passieren, dass nach längerer Benutzungsdauer oder nach anhaltend hoher Beanspruchung das eine oder andere Teil ausfällt. Innerhalb der Antriebsschiene sind vor allem der Zahnriemen und auch der Führungsschlitten nach längerer Nutzung verschleißanfällig.

Damit bei einem Defekt eines dieser Teile nicht die gesamte Schiene ausgetauscht werden muss, bietet Hörmann diese Ersatzteile einzeln an. Wichtig ist hierbei, ausschließlich nur Ersatzteile von Hörmann zu verwenden. Nur Originalteile vom Hersteller sind zu dessen Antriebsschienen kompatibel.

Der hier angebotene Ersatz-Führungsschlitten ist für die Garagentorantriebe EcoStar, EcoStar Plus und Eco Star Plus (Typ C) ausgelegt. Er dient als Ersatzteil für den in der Führungsschiene FS 3-M befindlichen Schlitten. Dieses Ersatzteil ist nicht geeignet für Garagentorantriebe der Serien SupraMatic, ProMatic, EcoMatic und BerryMatic. Für diese Antriebe wird ein anderes passendes Ersatzteil (Hörmann Führungsschlitten für Führungsschienen FS 10 und FS 2) angeboten.

Hinweise zum Austausch des Führungsschlittens

1.) Für den Wechsel des Führungsschlittens kann man sich nach der hier auf der Artikelseite unter Downloads befindlichen Anleitung für den Austausch eines Zahnriemens oder Führungsschlittens richten. Wie man die Führungsschiene FS3-M öffnet, ist unter Schritt 1A beschrieben. Man benötigt hier, im Gegensatz zu den Antriebsschienen FS 10 und FS 2 (Abbildung 1B), kein zusätzliches Kürzungs-Set.

2.) Laut Anleitung sollten, nachdem der Führungsschlitten ausgetauscht wurde, zuerst die Antriebsscheibenhalterung eingebaut (Schritte 3.1 – 3.3) und dann der Zahngurt wieder in die Zahngurtkuppelung eingesetzt werden (Schritte 3.4 – 3.6). Diese Reihenfolge kann sich als schwierig erweisen, da für das Einsetzen des Zahngurtes relativ viel Kraft von Nöten ist.

Daher empfehlen wir, nach Einlegen des Zahngurtes in die Antriebsscheibenhalterung (siehe Bild 3.1) diesen zuerst in die Zahngurtkuppelung einzusetzen (siehe Bilder 3.5 und 3.6). Es kann passieren, dass hierbei die Antriebsscheibenhalterung aufgrund der Spannung auf dem Zahngurt etwas in die Schiene hineinrutscht.

Um die Antriebsscheibenhalterung wieder in die richtige Position zu bekommen, sollte man am Ende der Schiene ein Holzstück aufsetzen und die Halterung mit Hilfe einer Schraubzwinge dagegen spannen. Es muss so weit gespannt werden, dass die Schraubenlöcher wieder übereinander passen. Jetzt kann man die Antriebsscheibenhalterung mit Hilfe der Schrauben wieder an der Schiene fixieren (siehe Bild 3.3) und mit der Anleitung weiter mit Bild 4 verfahren.

EAN: 4005954870651
