Beschreibung zu Hörmann Industrietorantrieb-Set WA 400 mit Steuerung A445

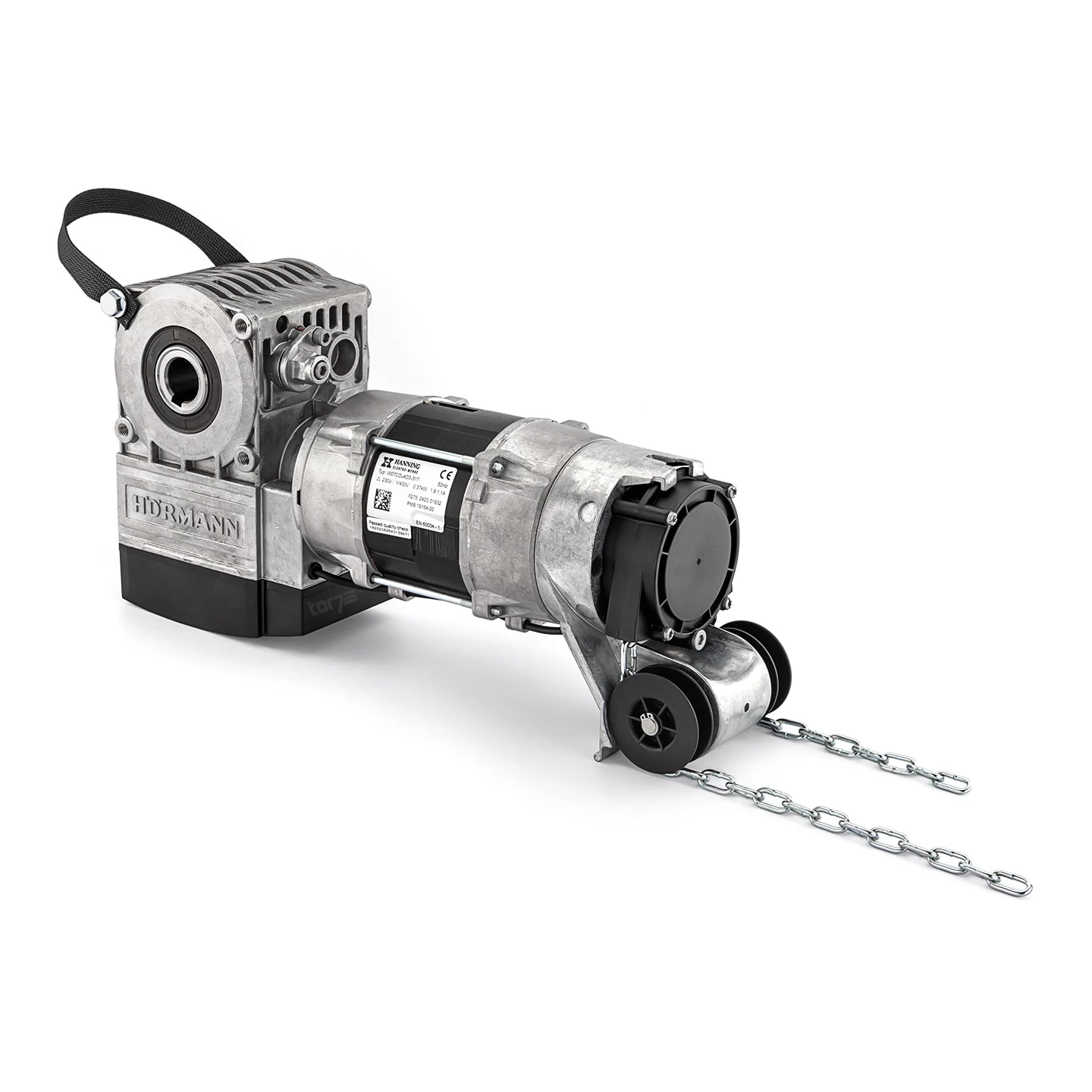

Bei dem Hörmann Industrietorantrieb WA400 mit Nothandkette und der Torsteuerung A445 handelt es sich um ein komplett einbaufertiges Antriebsset mit umfangreichem Zubehör. Durch die im Lieferumfang befindliche Kettenbox 1:2 eignet sich dieser Wellenantrieb für Hörmann Industrie-Sektionaltore der Baureihen 40 und 50 mit L-Beschlag. Die Montage mit Kettenbox kommt bei baulichen Situationen zum Einsatz, in denen seitlich nicht genügend Platz für die Antriebsmontage zur Verfügung steht. Die Montage erfolgt in diesem Fall senkrecht. Auch die Sicherungselemente für einen der Norm für kraftbetätigte Tore entsprechenden Torbetrieb sind in diesem umfangreichen Set bereits enthalten.

Lieferumfang

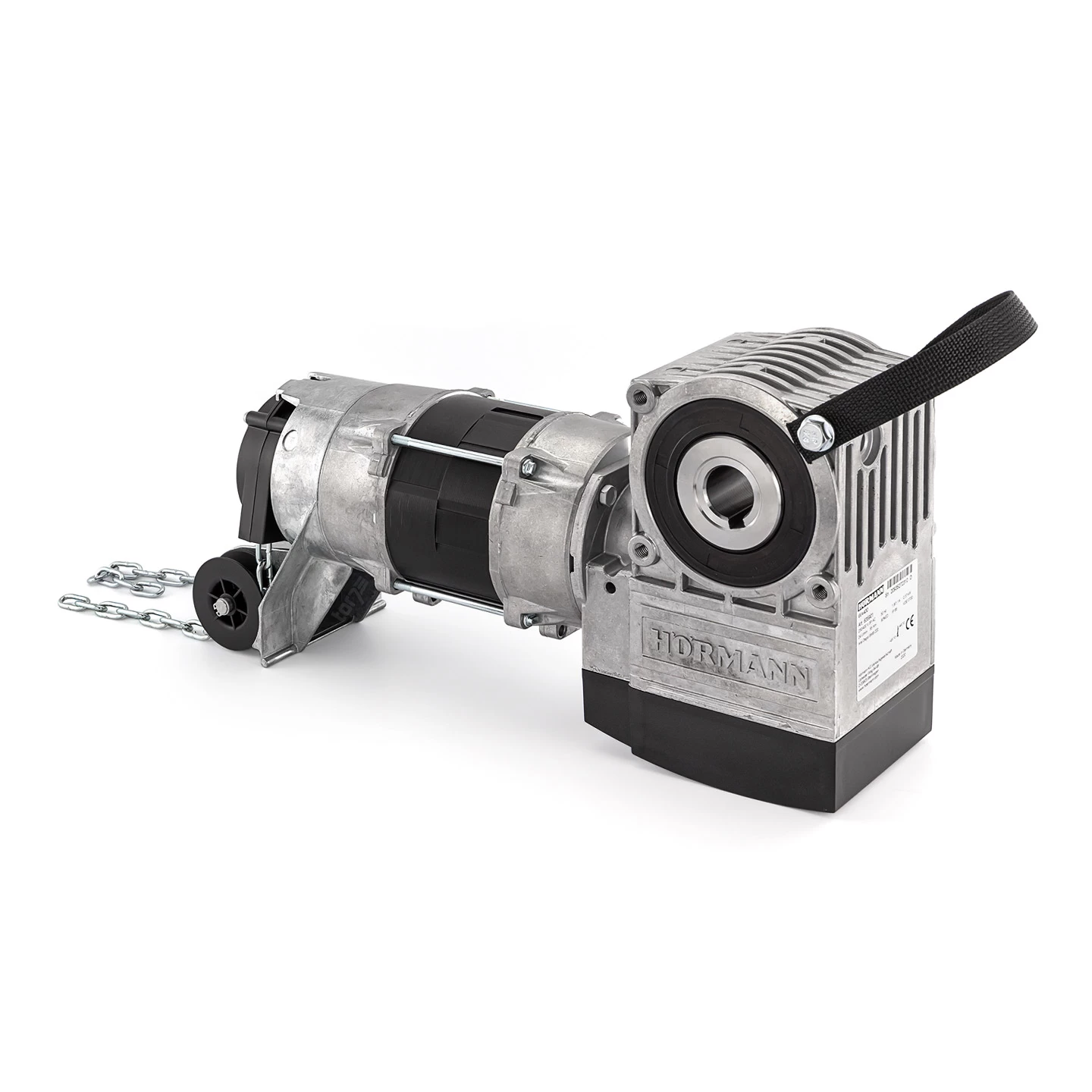

1 x Hörmann Industrietorantrieb WA 400

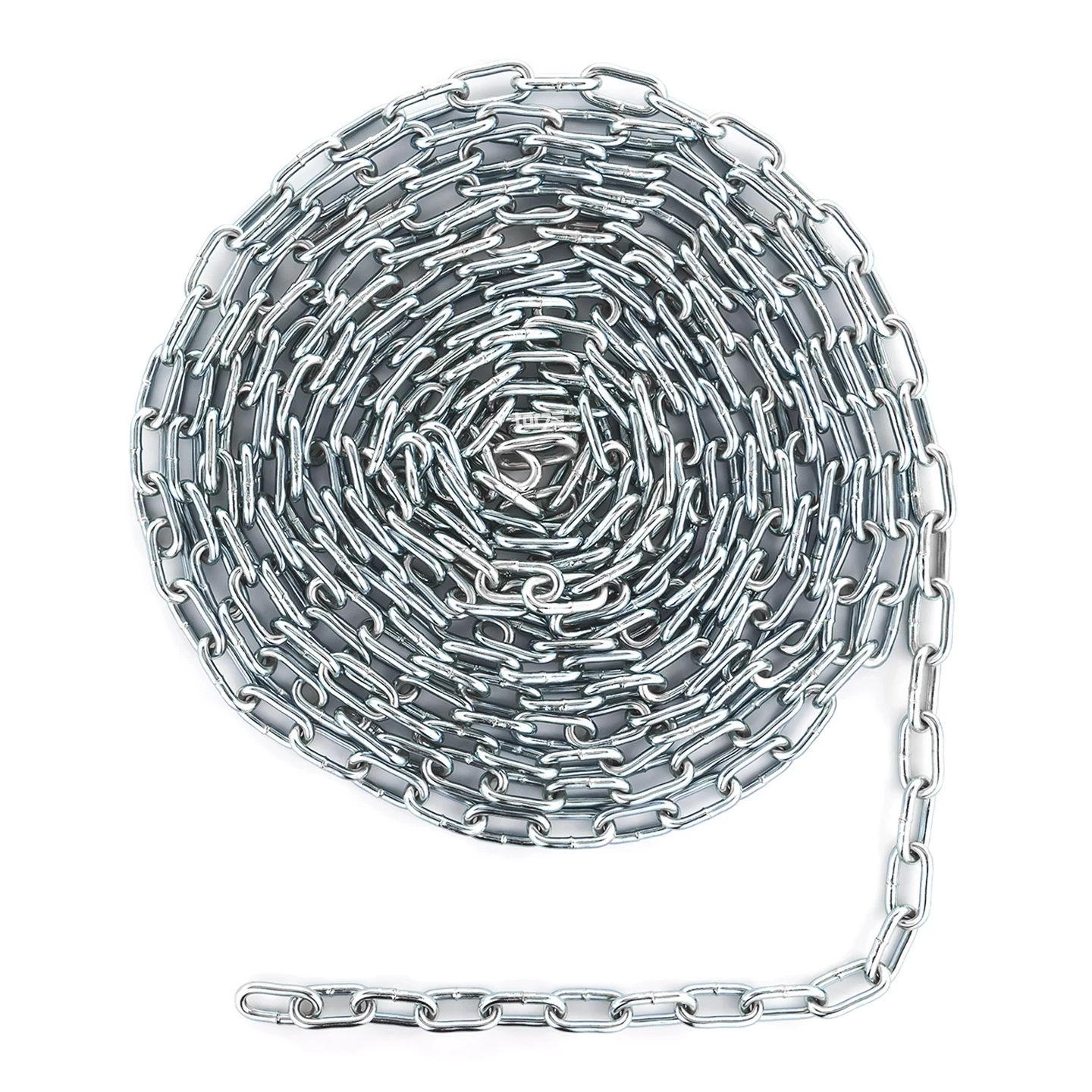

1 x Hörmann Nothandkette, für NHK Einrichtung an WA 400, Artnr.: 637123
1 x Hörmann Motoranschlussleitung, 4-adrig, 5 m, Artnr.: 638017
2 x Hörmann Drehmomentstütze 1 für Industrietorantriebe WA 400 und ITO 400, Artnr.: 638075
1 x Hörmann Zubehörbeutel Nothandkette, Artnr.: 638070

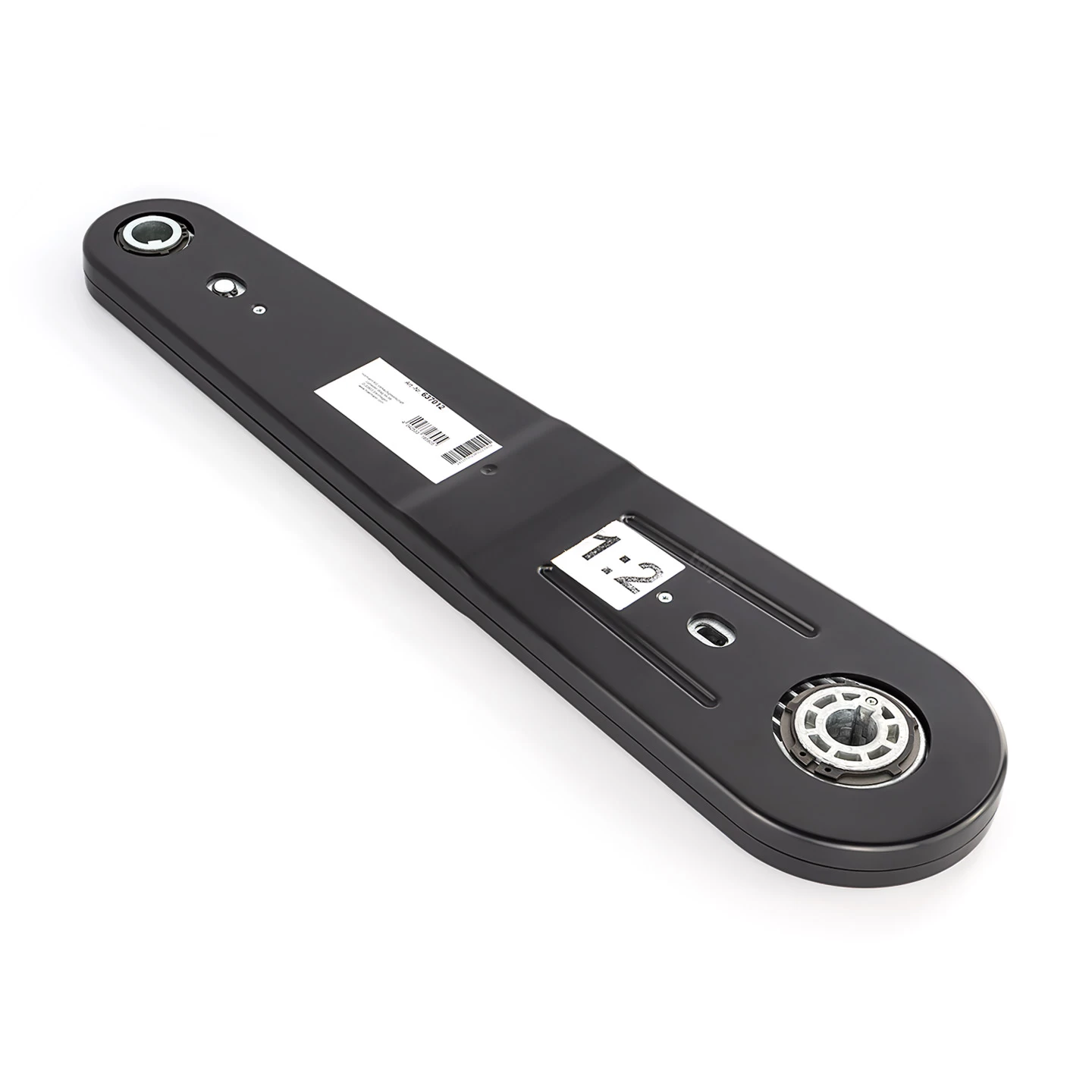

1 x Hörmann Kettenbox 1:2 (nur für L-Beschlag), Artnr.: 637012
1 x Hörmann Kettenbox-Anbausatz, 1:2 (nur für L-Beschlag), Artnr.: 637006

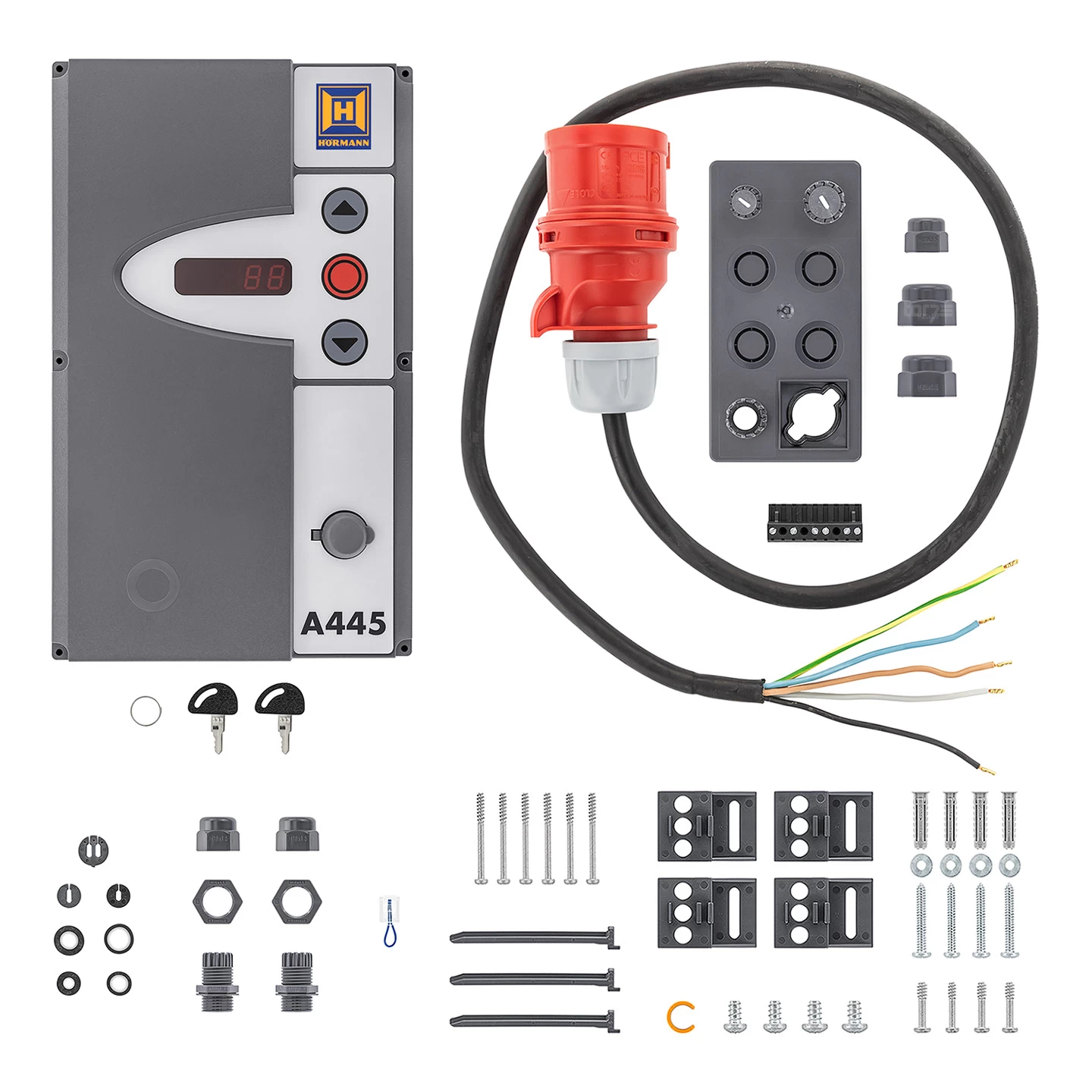

1 x Hörmann Steuerung A 445, Artnr.: 636620
1 x Hörmann Zubehörbeutel Steuerungsgehäuse, Artnr.: 638036
1 x Hörmann Kabel-Verschraubungs-Set 2 x M16 für Norm-Gehäuse, Artnr.: 638038
1 x Hörmann Netzanschlusskabel mit Flansch, 400 V, 1 m lang, Artnr.: 638094
1 x Hörmann Voreilende Lichtschranke (Modell je nach Industrietor-Typ)
1 x Hörmann 8K2-Anschlusseinheit Torblatt, Artnr.: 637233

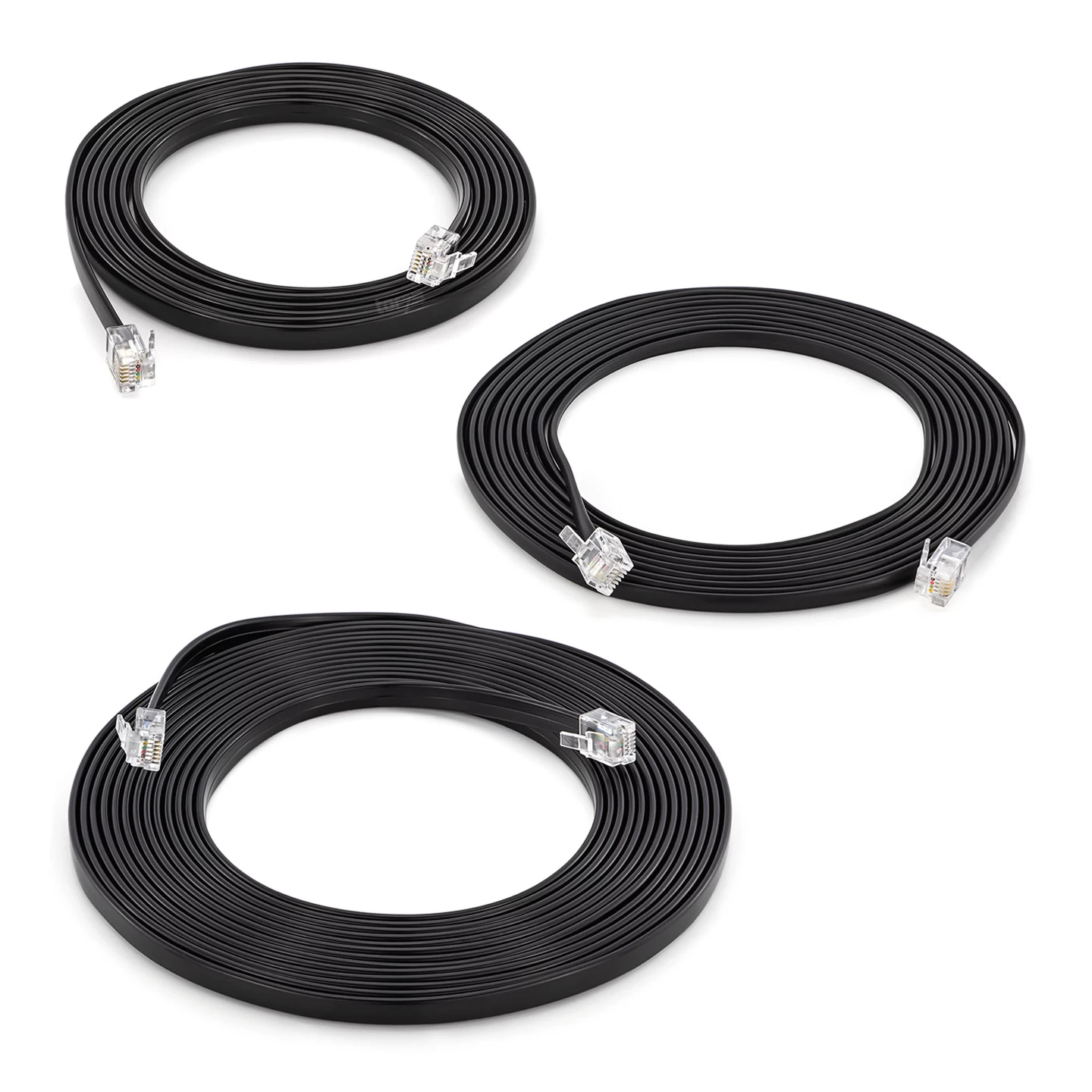

1 x Hörmann Systemleitung mit Systemsteckern, 6-adrig, Länge 5 m, Artnr.: 637938
1 x Hörmann Systemleitung mit Systemsteckern, 6-adrig, Länge 2 m, Artnr.: 637935
1 x Hörmann Systemleitung mit Systemsteckern, 4-adrig, Länge 3,5 m, Artnr.: 637904
1 x Prüfbuch für kraftbetätigte Tore
Hörmann Einbauanleitung Industrietorantrieb WA 400, Artnr.: 638751
Montage- und Wartungsanleitung Hörmann Torsteuerung A445

Bitte beachten Sie: Dieser Antrieb wird von Hörmann individuell für Ihr Industrietor konfiguriert. Bitte teilen Sie uns die Daten Ihres Tores anhand des Typenschilds mit.

Kompatible Tortypen

Hörmann Industrie-Sektionaltore Baureihe 40, mit L-Beschlag
Hörmann Industrie-Sektionaltore Baureihe 50, mit L-Beschlag

Die Vorteile des Hörmann Wellenantriebs WA400 in Verbindung mit der Hörmann Torsteuerung A445

Der Betrieb und die Steuerung von Toren jeglicher Art muss verlässlich und effizient sein. Um auch bei großen Industrie-Sektionaltoren für eine einfache und komfortable Torbedienung zu sorgen, kann der Hörmann Wellenantrieb WA400 verwendet werden. Dieser findet beispielsweise in Tief- und Sammelgaragen, aber auch im gewerblichen Bereich, seine Einsatzgebiete. Der Wellenantrieb mit Kettenbox 1:2 kann bei engen, seitlichen Platzverhältnissen an Toren mit L-Beschlag montiert werden. Ausgestattet mit einer Siebensegmentanzeige (2-fach), den Tasten Auf-Stopp-Zu und mit Miniaturschloss zur Funktionssperre sorgt die Hörmann Steuerung A445 für eine zuverlässige Torsteuerung. Antrieb und Steuerung sind aufeinander abgestimmt und ermöglichen einen praxistauglichen und systemkompatiblen Einsatz.

Schließkantensicherung am Sektionaltor

Die Schließkantensicherung ist ein wesentlicher Bestandteil der Sicherungseinrichtung an Industrie-Sektionaltoren und in den Vorschriften zum Betrieb von kraftbetätigten Toren geregelt. Damit auch in diesem Punkt für einen ordnungsgemäßen und den rechtlichen Vorgaben entsprechenden Betrieb gesorgt werden kann, sind die folgenden Komponenten bei diesem hochwertigen Antriebsset beinhaltet:

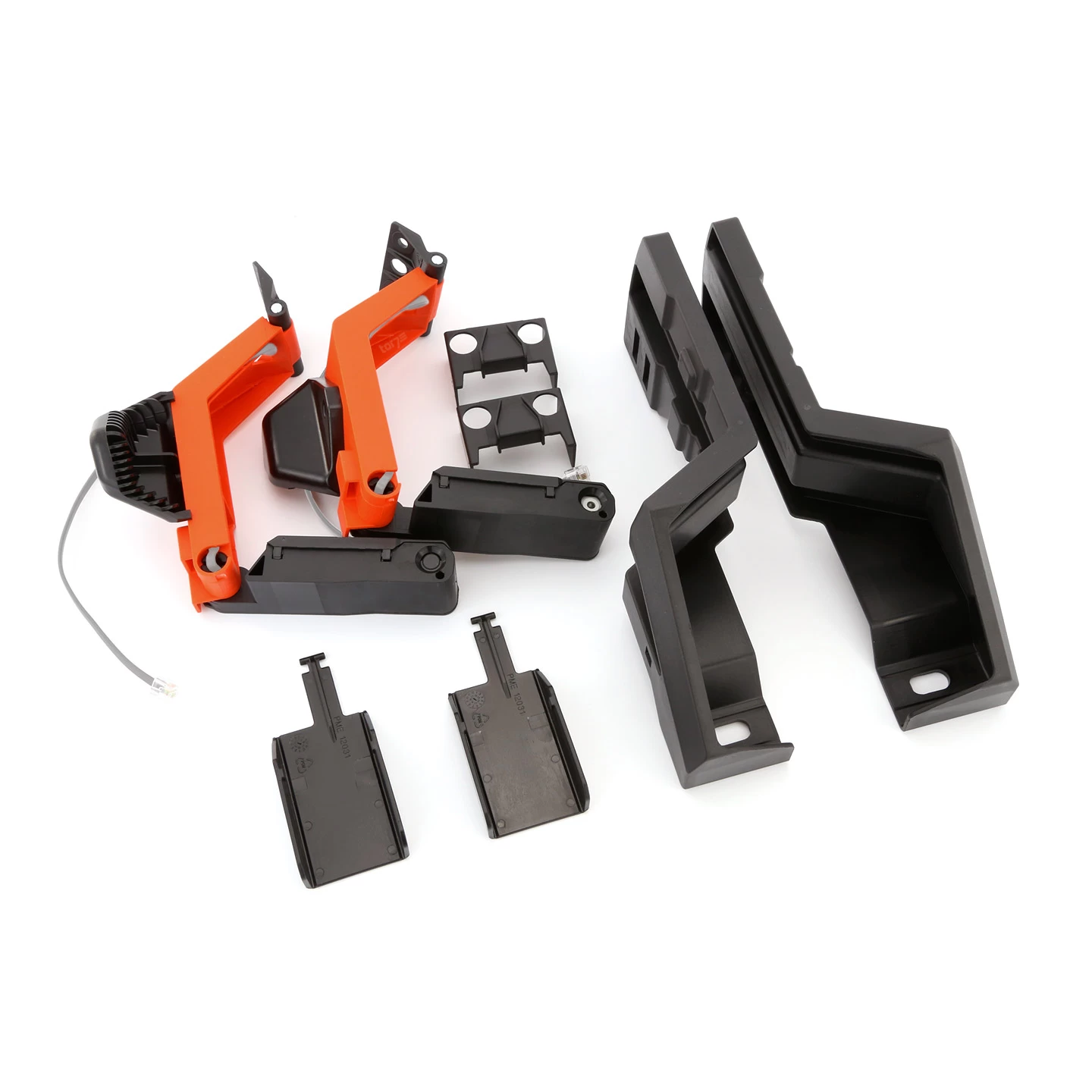

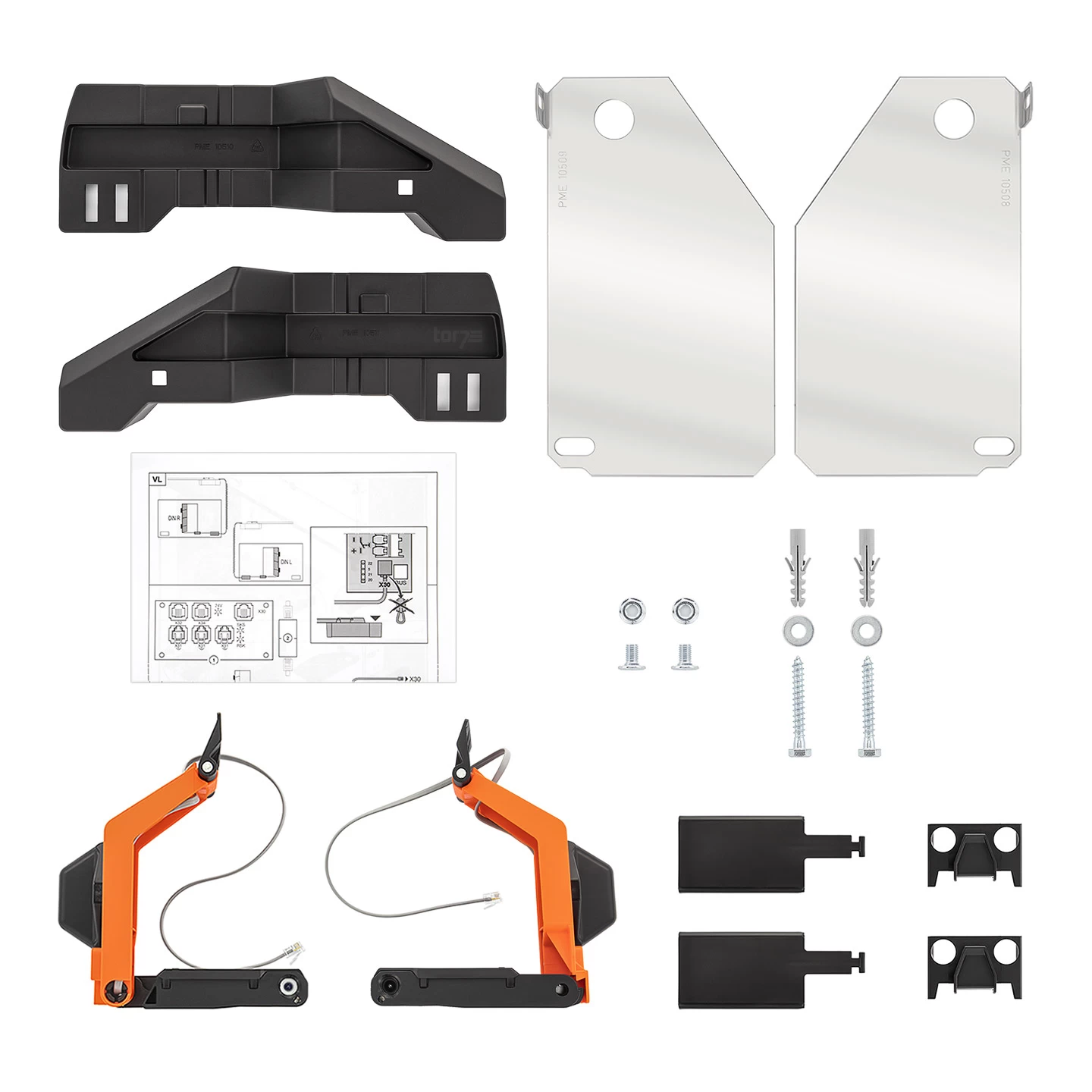

Hörmann Voreilende Lichtschranke VL 1-LE, Single

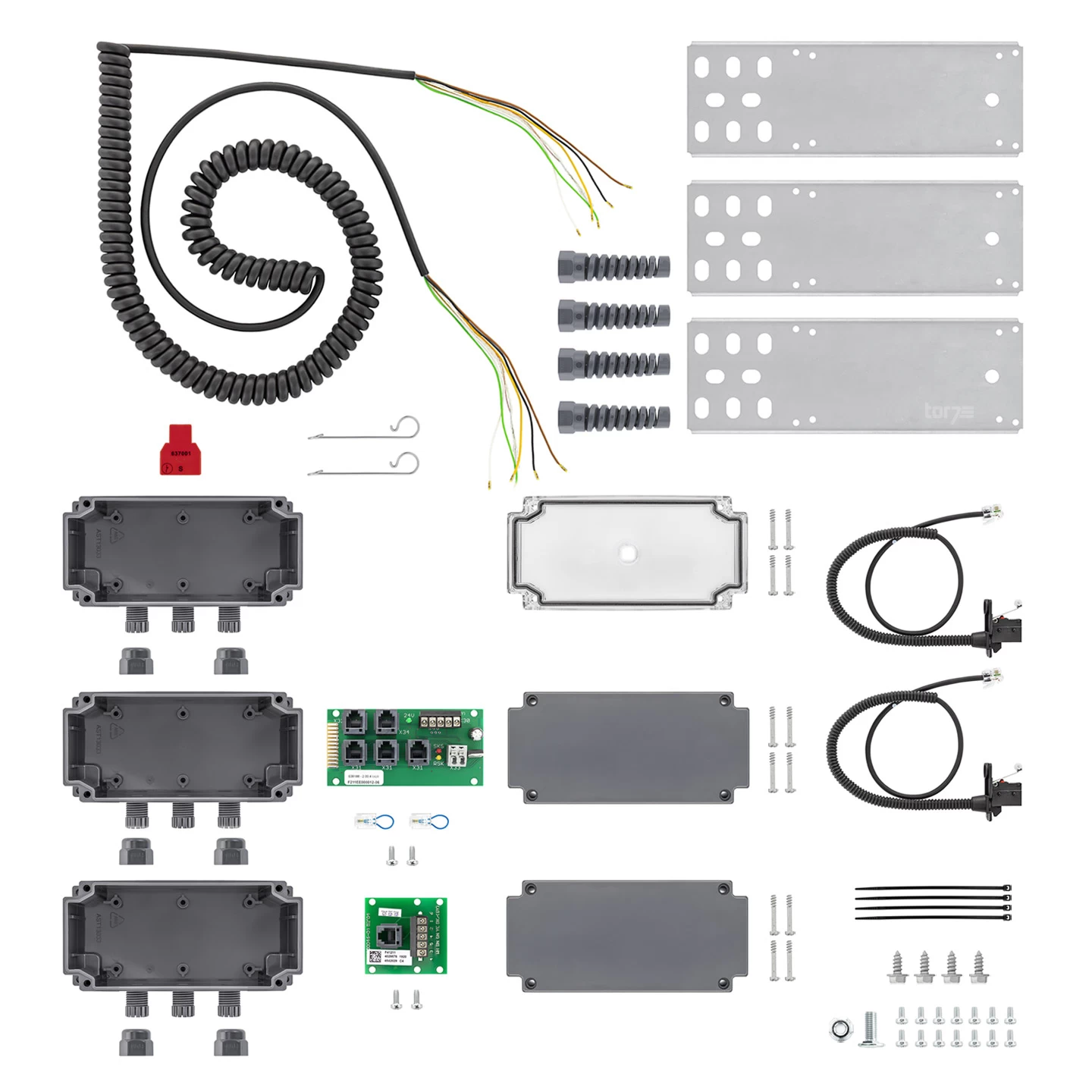

Hörmann SKS-Anschlusseinheit VL1/VL2/8K2, IP65,bis 6m Torhöhe
Hörmann Systemleitungen mit Systemstecker, zum Anschluss der einzelnen Komponenten

Optionale Torbedienung

Eine Torbedienung hat komfortabel zu sein und dem jeweiligen Anwendungsgebiet und Nutzungsverhalten zu entsprechen. Auch auf den Kopierschutz der gesendeten Funkfrequenzen sollte geachtet werden, damit sich kein Unbefugter Zutritt über das Garagentor verschaffen kann. Diese Eigenschaften sind in dem optional erhältlichen unidirektionalem Hörmann 3-Kanal-Empfänger HEI 3, BiSecur vereint. Dieser ermöglicht die Bedienung über die handelsüblichen Hörmann Handsender mit der Funkfrequenz 868 MHz BiSecur. Bei der Technologie handelt es sich um eine AES-128-Verschlüsselung, die unter anderem im Onlinebanking verwendet wird. Sie weist daher einen extrem hohen Sicherheitsstandard auf. Die Montage des Empfängers kann durch das wetterfeste Gehäuse auch im Außenbereich erfolgen.

Technische Daten

Die Komponenten sind mit folgenden Eigenschaften ausgestattet.

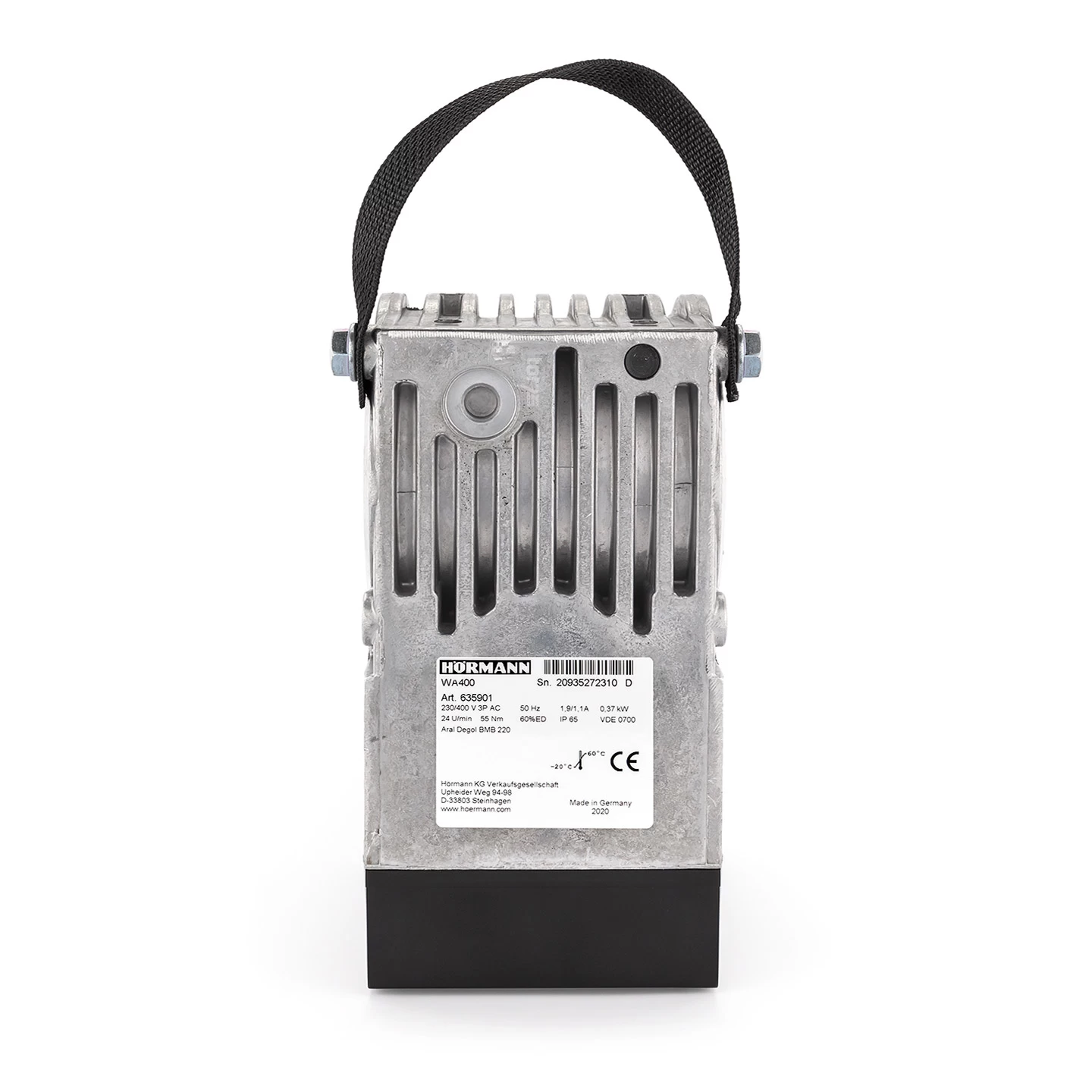

Hörmann Wellenantrieb WA400

Antriebsart	Wellenantrieb
Antriebsdrehzahl	24 min-1
Betriebsspannung	230/400 V 3 AC
Motorleistung	0,37 kW
Frequenz	50 Hz
Einschaltdauer	60% ED
Drehmoment	55 Nm
Wellendurchmesser	25 mm
Schutzart	IP65
zulässige Umgebungstemperatur	-20 bis +60 °C
Öl	Aral Degol BMB 220
Anschluss	Steck- / Schraubklemmen und Systemsteckbuchsen
Luftschallemission	max. 70 dB (A)

Hörmann Steuerung A445

Netzanschluss	400 V, 50 / 60 Hz	empfohlene Vorsicherung Netzanschluss 16A
Max. Ausgangsspannung Schutzkleinspannung	24 V DC, Summenstrom max. 500 mA
Max. Ausgangsleistung Netzspannung	4 KW (AC3)	Sicherung 6,3 A
Schutzklasse/Schutzart	Schutzklasse I / IP 65
