Beschreibung zu Hörmann Industrietorantrieb-Set WA 500 mit Steuerung

Der Hörmann Industrietorantrieb WA 500 mit Nothandkette eignet sich für Hörmann-Industrie-Sektionaltore und ist ein komplett einbaufertiger Wellenantrieb mit Schließkanten- sowie Schlaffseilsicherung. Ausgelegt für hohe Frequentierungsraten sorgt dieser dauerhaft für eine sichere und praxistaugliche Torbedienung. Bei der Steuerung haben Sie die Wahl zwischen der Hörmann Mikroprozessorsteuerung 545 oder 560. Die Montage erfolgt hierbei unmittelbar neben dem Sektionaltor mit steckerfertigen Torblattsensoren. Für den Antrieb kann zwischen der Anflanschmontage und bei geringen Platzverhältnissen der Montage mit Kettenbox gewählt werden. So kann der Antrieb für jede Anwendung mit der optimalen Montage- und Steuerungsmöglichkeit ausgestattet werden.

Lieferumfang

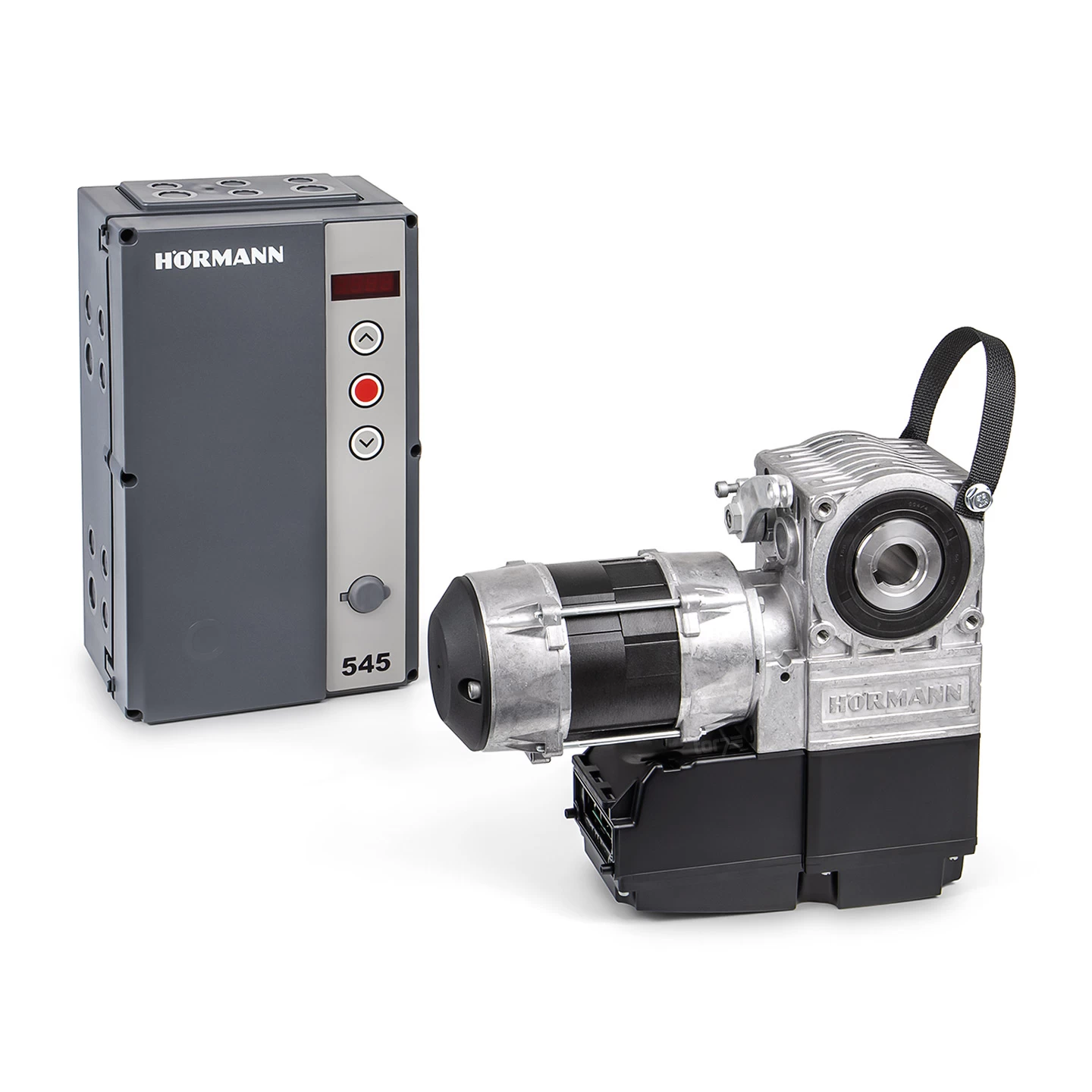

Hörmann Industrietorantrieb WA 500 für die Anflanschmontage oder Montage mit Kettenbox nach Wahl
Hörmann Industrie-Steuerung 545 oder 560 nach Wahl
Hörmann Nothandkette (Artnr.: 636935)
Hörmann Batterieeinheit Steuerung 545/560 inkl. Batterien (Artnr.: 4514027)

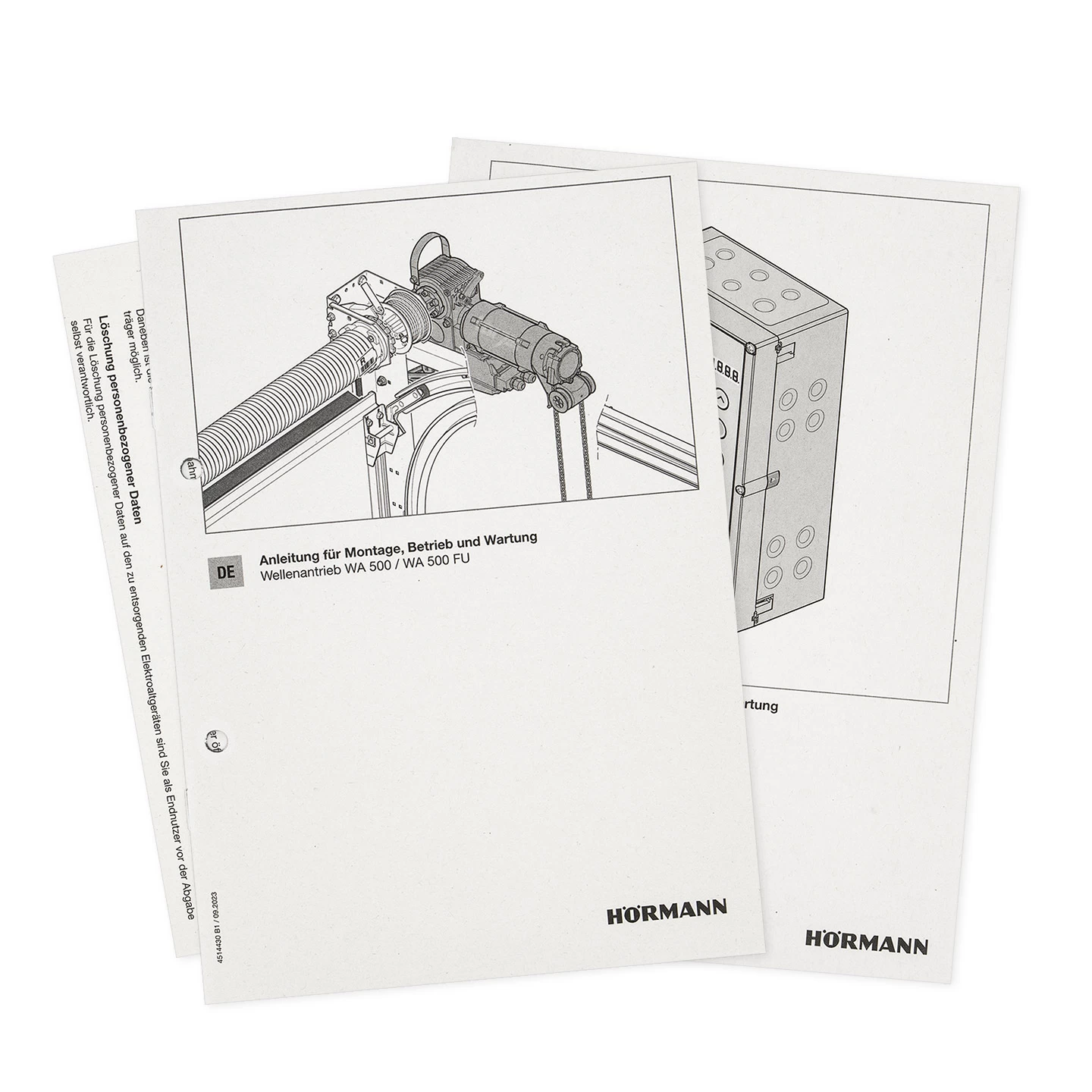

Hörmann Montage- und Wartungsanleitung WA 500
Hörmann Montage- und Wartungsanleitung Torsteuerung 545/560

HINWEIS: Die Beschlagsarten L und LD sind nur mit der Befestigungsmöglichkeit mit Kettenbox 1:2 oder 1:3,47 möglich. Für die weiteren Beschlagsarten steht die Montage mit Kettenbox als Alternativmöglichkeit zur Auswahl. Die Kettenübersetzung richtet sich hierbei nach der Beschlagsart und der Torgröße. Bei der Montage mit Kettenbox ist zu beachten, dass es sich hierbei um ein Verschleißteil handelt. Der Austausch muss zwingend nach max. 100.000 Torzyklen erfolgen.

Bitte beachten Sie: Dieser Antrieb wird von Hörmann individuell für Ihr Industrietor konfiguriert. Bitte teilen Sie uns die Daten Ihres Tores anhand des Typenschilds mit. Weiterhin ist zu beachten, dass dieser Artikel auf Grund dieser speziellen Konfigurierung mit den von ihnen mitgeteilten Tordaten vom Umtausch und vom Rückgaberecht ausgeschlossen ist.

Kompatible Tortypen

Hörmann Industrie-Sektionaltore Baureihe 60

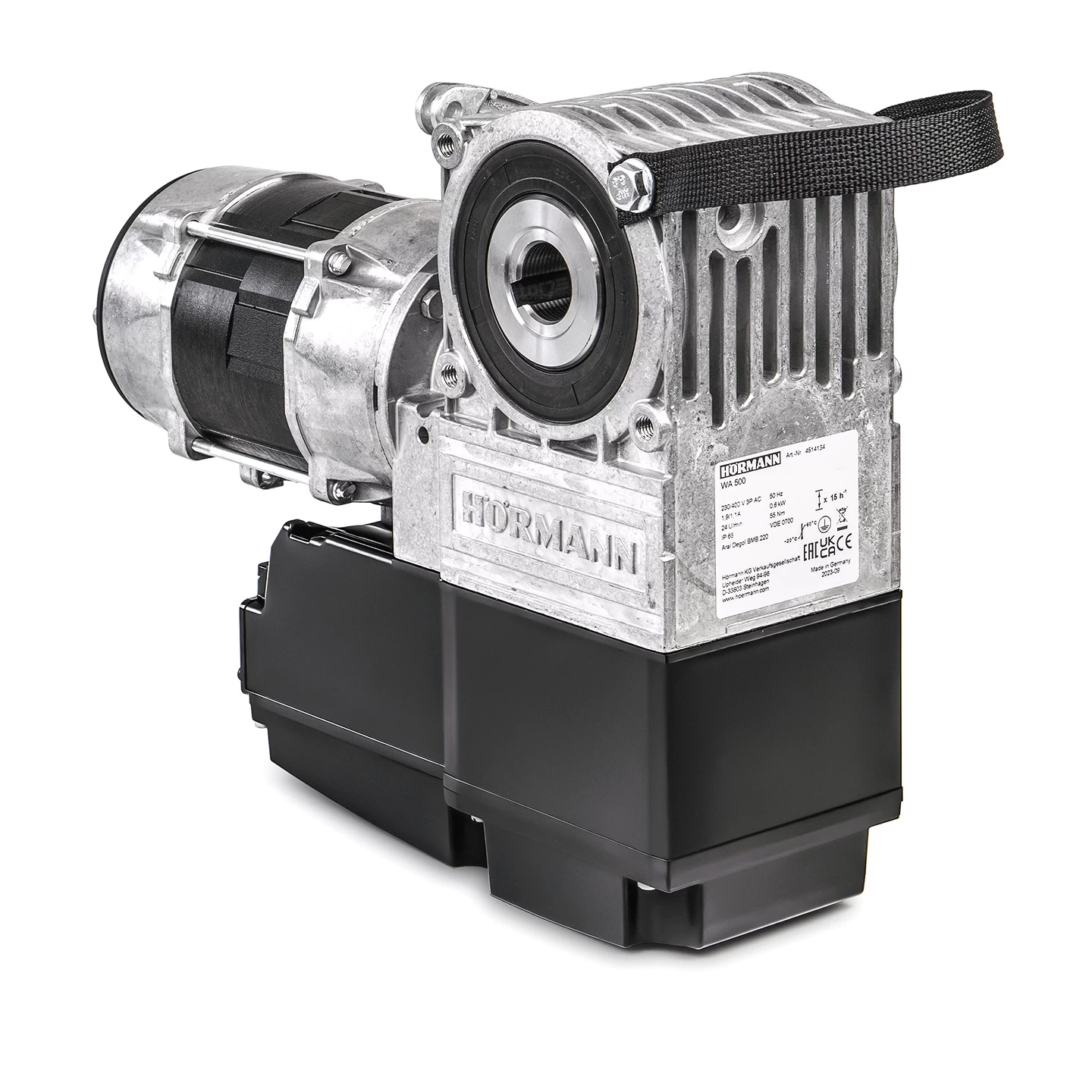

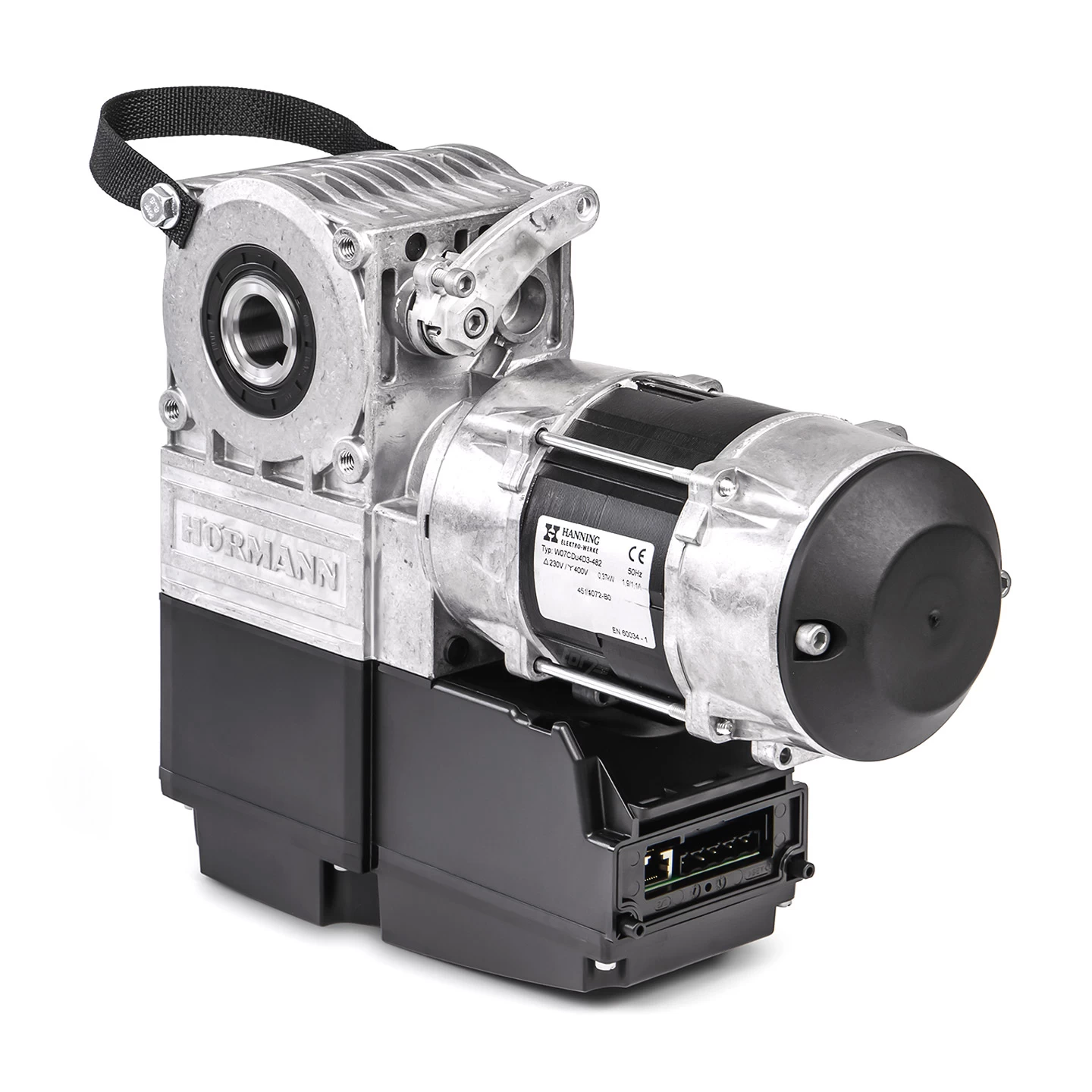

Der Hörmann Wellenantrieb WA 500

Im industriellen und gewerblichen Bereich muss der Betrieb von Toren effizient und verlässlich sein. Auch aufgrund der hohen Frequentierung und Bewältigung von hohen Torblattgewichten muss hier ein den Anforderungen entsprechender Antrieb zum Einsatz kommen. Der Hörmann Industrie-Wellenantrieb WA 500 sorgt als einbaufertiger Wellenantrieb mit Schließkantensicherung und Schlaffseilsicherung für eine schnelle Umsetzung der Antriebsausstattung. Hierbei kann auf die normale Anflanschmontage als Befestigungsmöglichkeit zurückgegriffen werden, die sich jedoch nicht für die Beschlagsarten L und LD, sowie für Tore mit doppelten Federwellen eignet. Für bauliche Situationen mit beengten seitlichen Platzverhältnissen, kann die Befestigungsmöglichkeit mit Kettenbox verwendet werden. Zur Notbedienung enthält dieses Antriebsset auch die passende Nothandkette, die eine Bedienung auch im Falle eines Stromausfalls oder Defekts erlaubt. Der Antrieb verfügt über einen elektronischen Absolutwertgeber (AWG), der zur Ermittlung der Torposition notwendig ist. Zudem ist dieser Industrieantrieb mit einer Wartungsentriegelung ausgestattet, ist durch die Schutzklassifizierung IP65 strahlwassergeschützt und trägt mit einem geringen Standby von ca. 1 W zur energieeffizienten Anwendung bei. Zu beachten ist hierbei, dass der Anschluss einer 400 V Drehstromanlage empfohlen wird, da hierdurch eine höhere Einschaltdauer und größere Laufruhe erreicht wird.

Die Hörmann Steuerungen 545 und 560

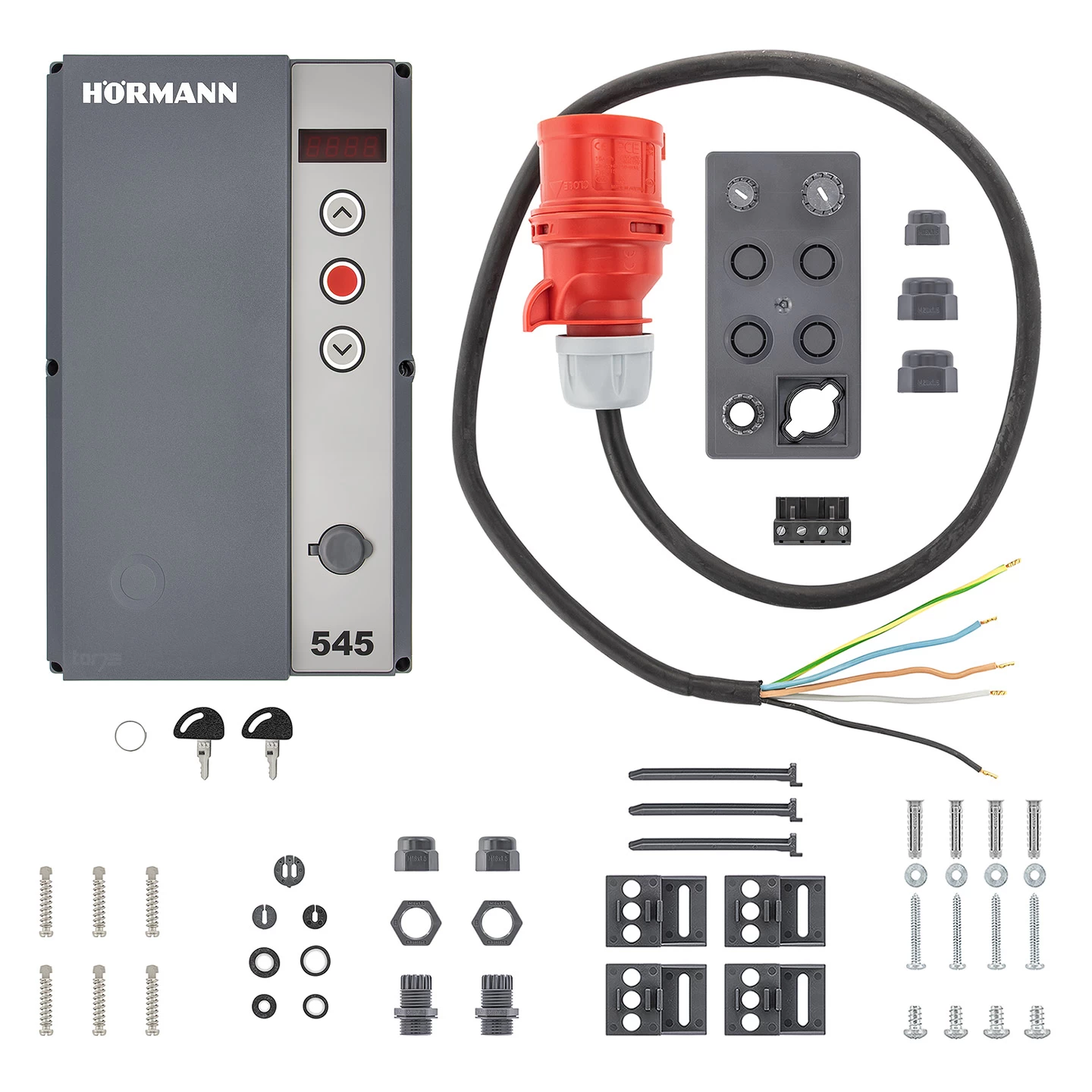

Um den Hörmann Wellenantrieb WA 500 optimal nutzen zu können und auf die eigenen Bedürfnisse im Betriebsablauf einzustellen, sind die Hörmann Mikroprozessorsteuerung 545 oder 560 im separaten Gehäuse mit integriertem Folientaster lieferbar. Diese sind mit einer 4-fach 7-Segment-Anzeige und zur optimalen Sicherung vor dem Zugriff unberechtigter Personen mit einem Miniaturschloss ausgestattet. Im Lieferumfang ist zudem die Batterieeinheit inklusive Batterien enthalten, mit der Uhrzeit und Datum der Steuerung gepuffert werden, wenn diese länger als 60 Stunden nicht mit Netzspannung versorgt wird. Die einfache Installation mit der BlueControl App erleichtert die Inbetriebnahme, Wartung und den Service der Anlage wesentlich und verkürzt somit auch die Ausfallzeiten bei entsprechenden Arbeiten. Weitere Vorteile der Hörmann Industrie-Steuerungen 545 und 560 sind:

Energiesparfunktion
Torlaufgeschwindigkeit bis zu 0,5 m/s
automatischer Zulauf programmierbar
Ausblendfunktion bei Installation einer Lichtschranke in der Torzarge
HCP-Bus Schnittstelle zur einfachen Einbindung von intelligentem Zubehör

Um die umfangreichen Funktionen noch zu erweitern und noch mehr Möglichkeiten des optimierten Torbetriebs zu ermöglichen, ist die Hörmann Industrie-Steuerung 560 mit zusätzlichem Funktionsumfang ausgestattet. Diese bieten mehr Bedienkomfort durch die beleuchtete Tastatur und eine höhere Öffnungsgeschwindigkeit. Die zusätzlichen Funktionen der Steuerung 560 sind:

separate Teilöffnungsposition und integrierte Folientaste Auf-Halb
Torlaufgeschwindigkeit bis zu 1,0 m/s
beleuchtete Tastatur
serienmäßiges Optionsrelais, beispielsweise für Leuchten, Verriegelung oder Endlagenmeldung
2 serienmäßige Zeitschaltuhren zur Programmierung von Szenarien in zwei unterschiedlichen Zeitabschnitten
auf Fahrbahnregelung erweiterbar

Hörmann BlueControl für Industrietore mit den Steuerungen 545 oder 560

Die innovative Hörmann BlueControl App macht die Inbetriebnahme, den Service und die Wartung von Industrietoren mit den Steuerungen 545 und 560 wesentlich einfacher und gibt einen schnellen Überblick über die Tor- und Steuerungsinformationen. Zum Auslesen der Tordaten wird einfach der QR-Code des Tores gescannt und alle erforderlichen Angaben können über die App eingesehen werden. Hierzu zählt beispielsweise die Anzeige der Torzyklen und der letzten Wartung. Zudem erhält man einen schnellen Überblick aller Menüeinstellungen und kann Ereignisse oder Fehler mit entsprechendem Zeitstempel auslesen. Ein weiterer Vorteil ist, dass Einstellungen als Vorlagen entsprechend gespeichert werden können und somit auf identische Toranlagen übertragen werden können. Auch die direkte Weiterleitung von Steuerungsdaten per E-Mail, beispielsweise an den technischen Service, ist möglich und vereinfacht die Kommunikation und Fehlerbehebung. Auch der Wartungszähler lässt sich hier bequem zurücksetzen. Der Download und die Nutzung der App sind kostenfrei, wobei für den Zugriff auf die Steuerung vor Ort keine Onlineverbindung notwendig ist, da die Kommunikation ausschließlich über Bluetooth erfolgt.

Schließkantensicherung am Industrie-Sektionaltor

Eine Schließkantensicherung ist ein wesentlicher Bestandteil der Sicherungseinrichtung an Industrie-Sektionaltoren und in den Vorschriften zum Betrieb von kraftbetätigten Toren gesetzlich geregelt. Damit die Anforderungen in diesem Bereich eingehalten werden und ein den Vorgaben entsprechender Torbetrieb gewährleistet ist, sind in diesem Set die folgenden Komponenten enthalten:

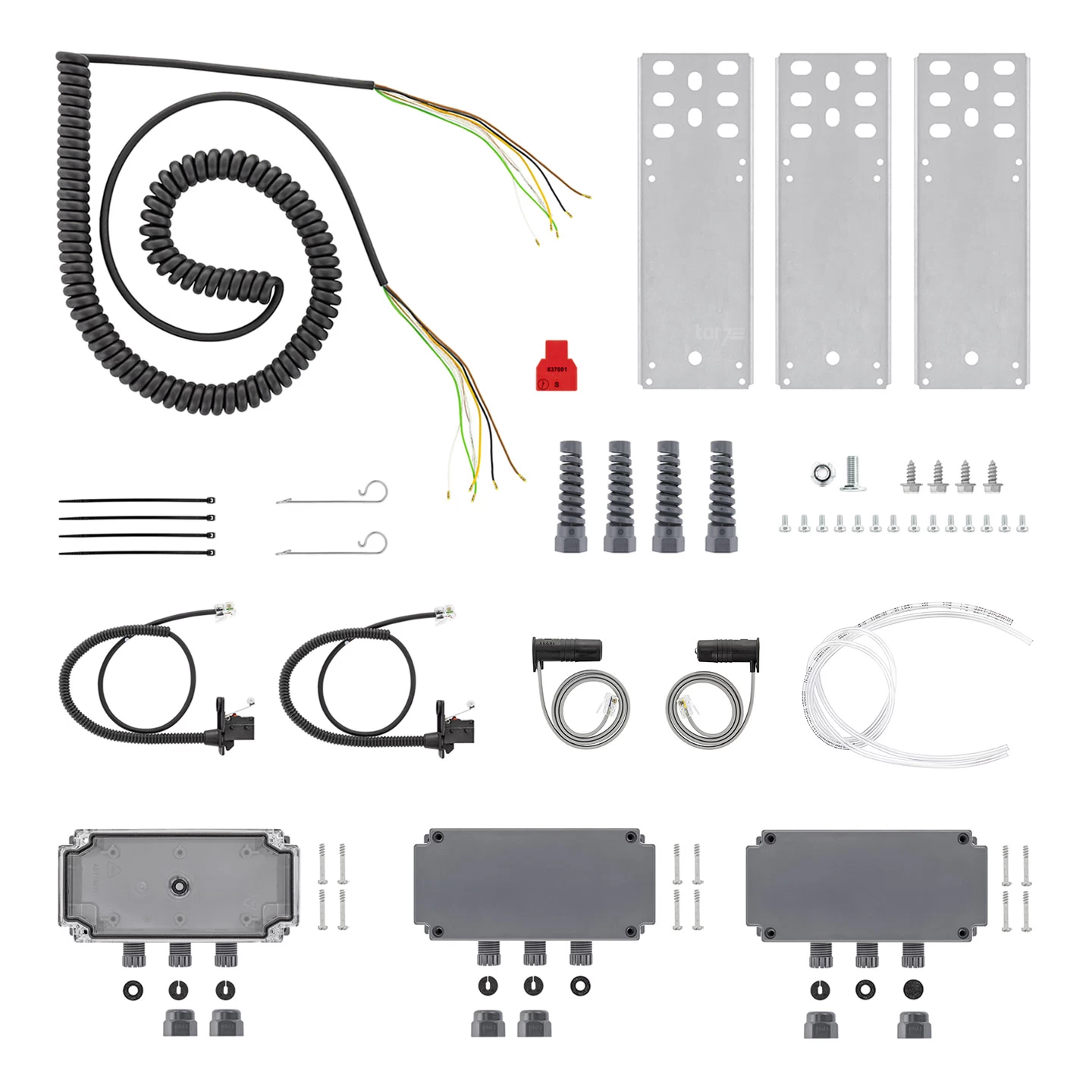

Hörmann Schließkantensicherung mit Optosensoren

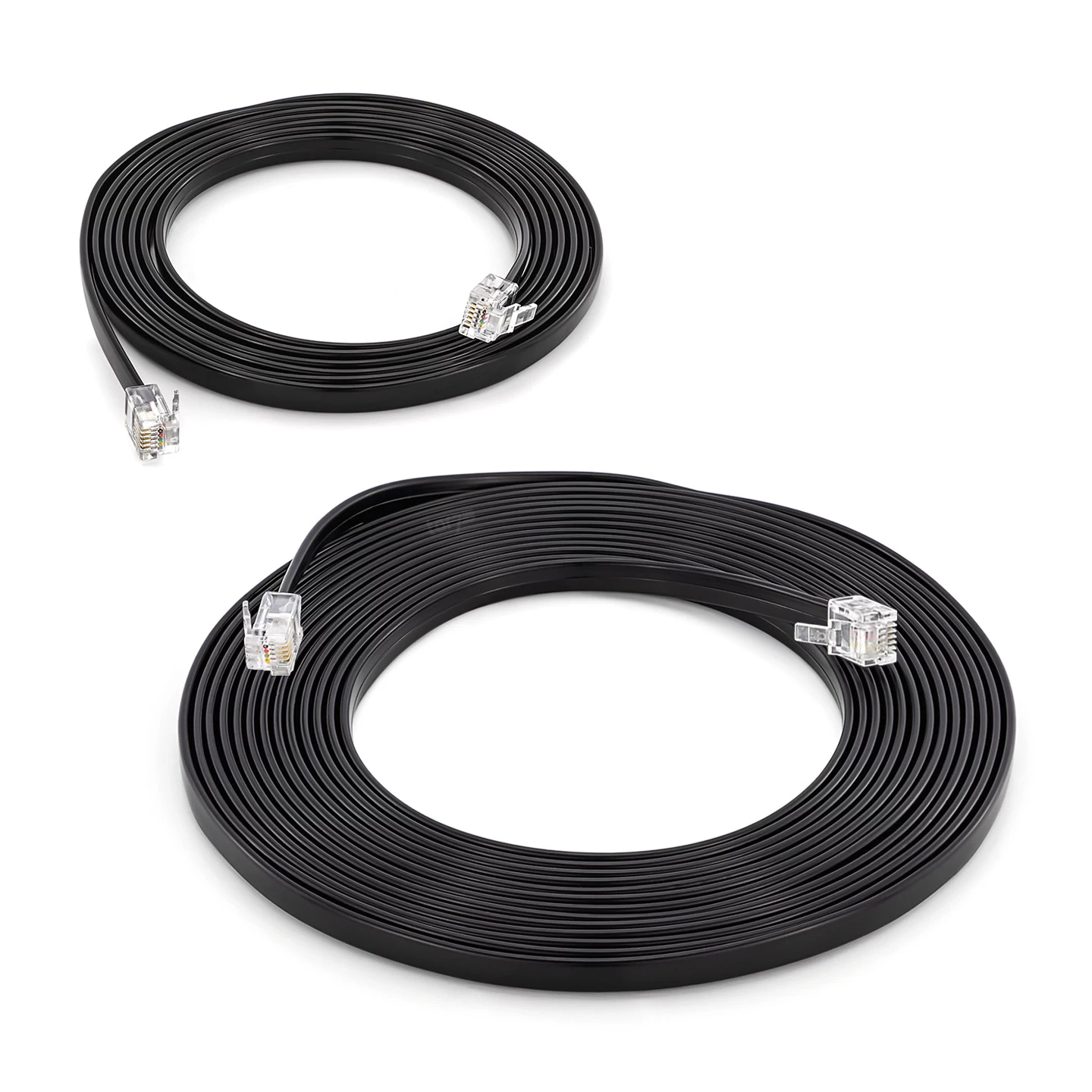

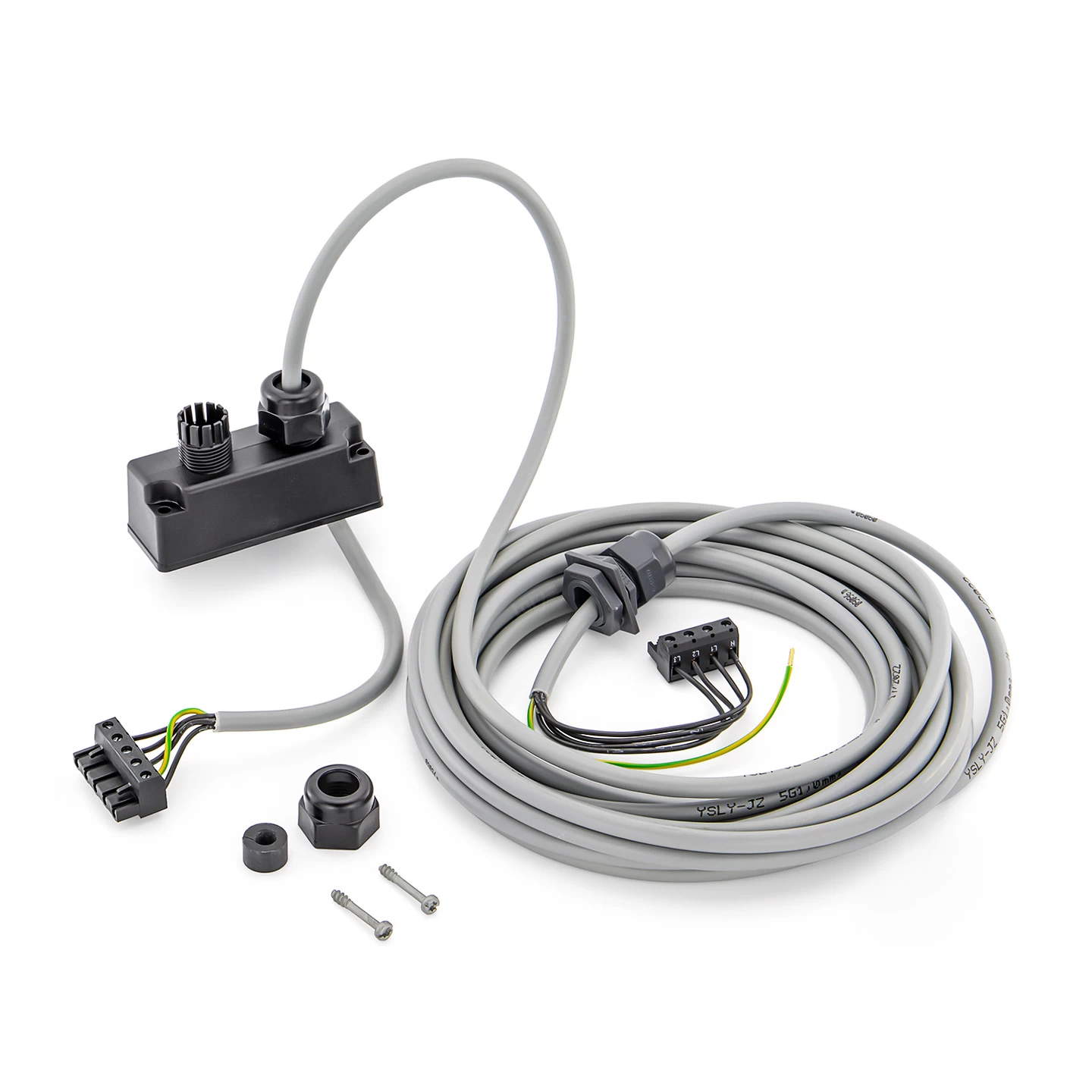

Hörmann Systemleitungen mit Systemstecker, zum Anschluss der einzelnen Komponenten

Optionale Torbedienung

Die motorische Bedienung des Industrietores soll komfortabel sein und dem jeweiligen Anwendungsgebiet sowie Nutzungsverhalten entsprechen. Auch sollte hierbei auf den Kopierschutz der gesendeten Funkfrequenzen geachtet werden, damit sich kein Unbefugter Zutritt über das Garagentor verschaffen kann. Diese Eigenschaften vereint der optional erhältliche, unidirektionale Hörmann 3-Kanal-Empfänger HEI 3, BiSecur. Dieser ermöglicht die Bedienung über die handelsüblichen Hörmann 868 MHz BiSecur Bedienelemente. Hierbei handelt es sich um eine AES-128-Verschlüsselungs-Technologie, die unter anderem auch im Onlinebanking verwendet wird und daher einen extrem hohen Sicherheitsstandard aufweist. Als Bedienelemente können beispielsweise die speziell für den industriellen Bereich angebotenen Handsendermodelle genutzt werden:

Hörmann Industrie-Handsender HSI 6, BiSecur
Hörmann Industrie-Handsender HSI 15, BiSecur
Hörmann Industrie-Handsender HSI, BiSecur

Zudem eignen sich auch die für den privaten Bereich angebotenen Hörmann 868 MHz BiSecur Bedienelemente, wie Handsender oder Funktaster.

Technische Daten

Die nachfolgenden Tabellen geben einen kurzen Überblick über die relevanten technischen Daten des Hörmann Wellenantriebs WA 500 und der Hörmann Industrie-Steuerungen 545 und 560. Der Anschluss und die Inbetriebnahme darf nur von Fachpersonal durchgeführt werden.

Hörmann Wellenantrieb WA 500

Antriebsart	Wellenantrieb
Antriebsdrehzahl	16, 19, 24, 30 min-1
Betriebsspannung	230/400 V 3 AC
Motorleistung	0,37 kW
Frequenz	50 Hz
Drehmoment	bis 80 Nm je nach Drehzahl
Wellendurchmesser	25 mm
Schutzart	IP65
zulässige Umgebungstemperatur	-20 bis +60 °C
Öl	Aral Degol BMB 220
Anschluss	Steck- / Schraubklemmen und Systemsteckbuchsen
Luftschallemission	max. 70 dB (A)

Hörmann Steuerung 545/560

Netzanschluss	400 V, 50 / 60 Hz	empfohlene Vorsicherung Netzanschluss 16 A / T
Absicherung in der Steuerung	10 A / T
max. Gesamt-Anschlussleistung	2,25 kW
max. Leistungsaufnahme der Steuerung (ohne Verbraucher an Klemme X92)	0,75 kW
Max. Last an Klemme X92	1,5 kW
Steuerspannung	24 V DC, Summenstrom für Zubehör max. 800 mA
max. Luftfeuchtigkeit	Luftfeuchtigkeit max. 93 %, nicht kondensierend
Temperaturbereich	–20 bis +60 °C
Schutzklasse/Schutzart	Schutzklasse I (Schutzklasse II-Anordnung) / IP65 nur mit Schlossabdeckung CEE-Stecker = IP44
Abmessungen (B x H)	195 × 310 mm

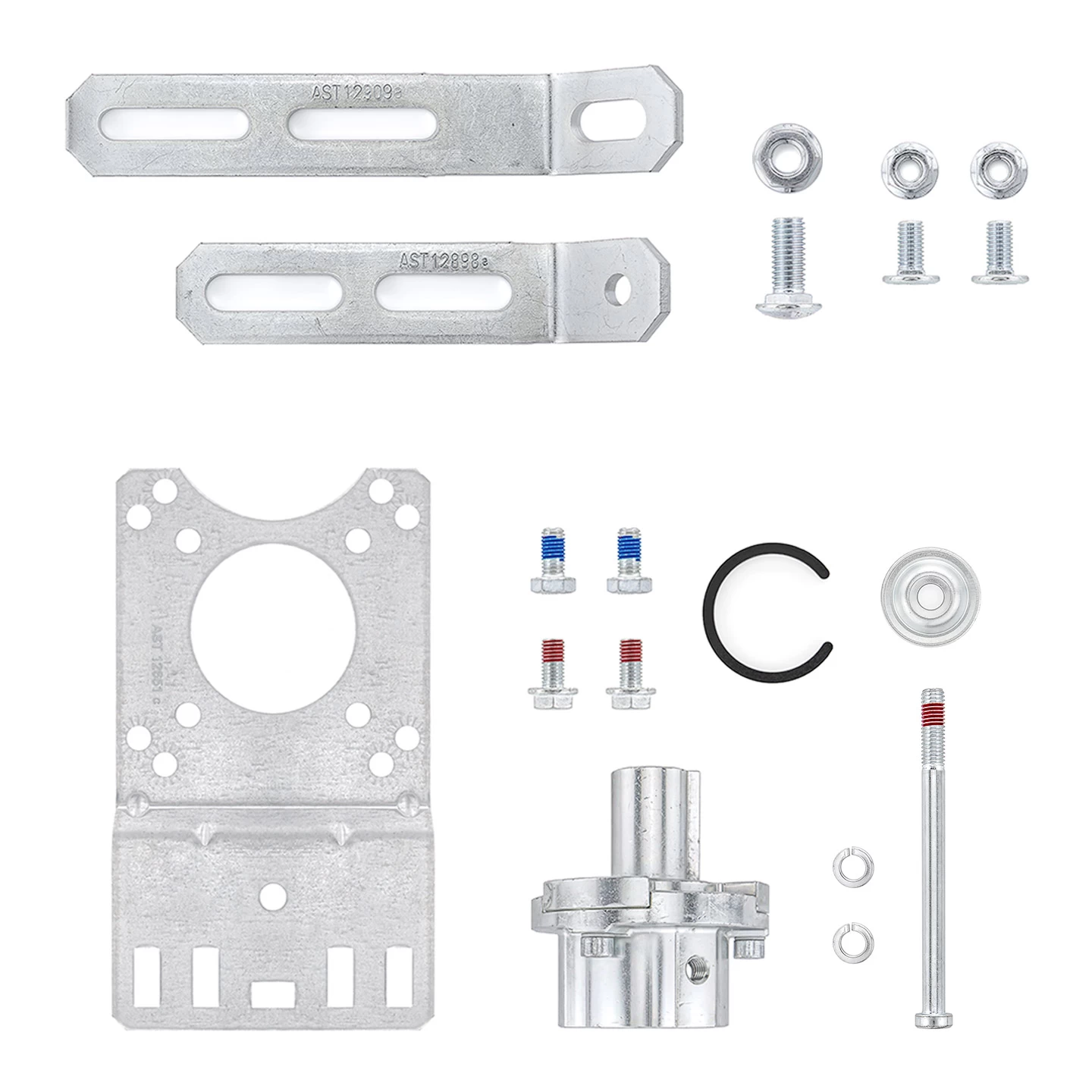

Befestigungsmöglichkeiten

Die Befestigungsmöglichkeiten sind abhängig von der Beschlagsart und den Tordaten des Industrie-Sektionaltores. Bei den Beschlagsarten L und LD ist die Montage ausschließlich mit Kettenbox möglich.
