Hörmann Magnetschalter Bi-direktional

Beschreibung zu Hörmann Magnetschalter bi-direktional

Der Hörmann Magnetschalter bi-direktional wird in Verbindung mit dem Hörmann 2-Kanal-Relais-Empfänger HET-E2, BiSecur, bidirektional zur Ermittlung der Torendlage, Tor-Auf oder Tor-Zu, verwendet. Beachten Sie, dass für jede Endlage ein Magnetschalter benötigt wird. Die Hörmann Universaladapterplatine UAP 1 ist beim Einsatz des Magnetschalters nicht erforderlich.

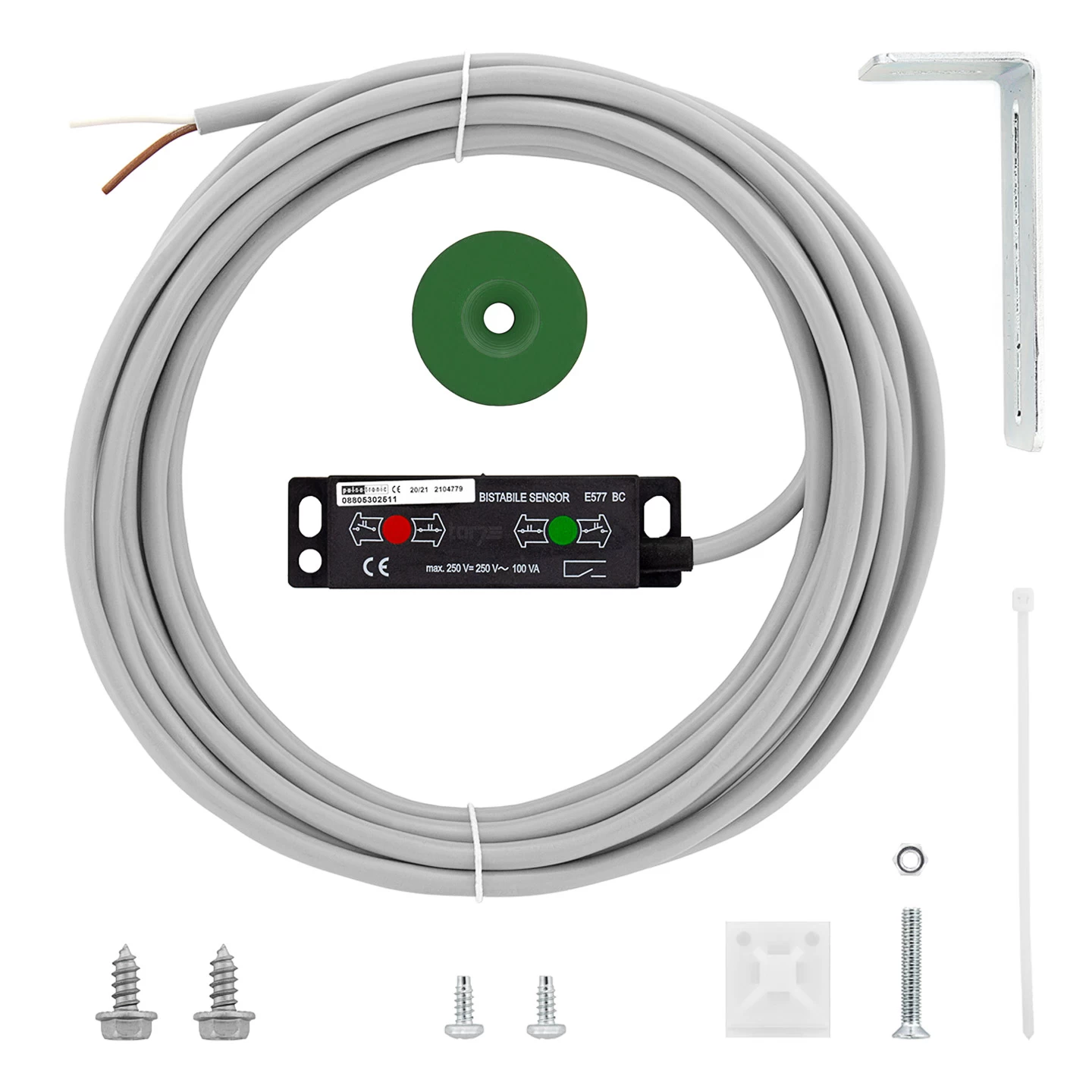

Lieferumfang

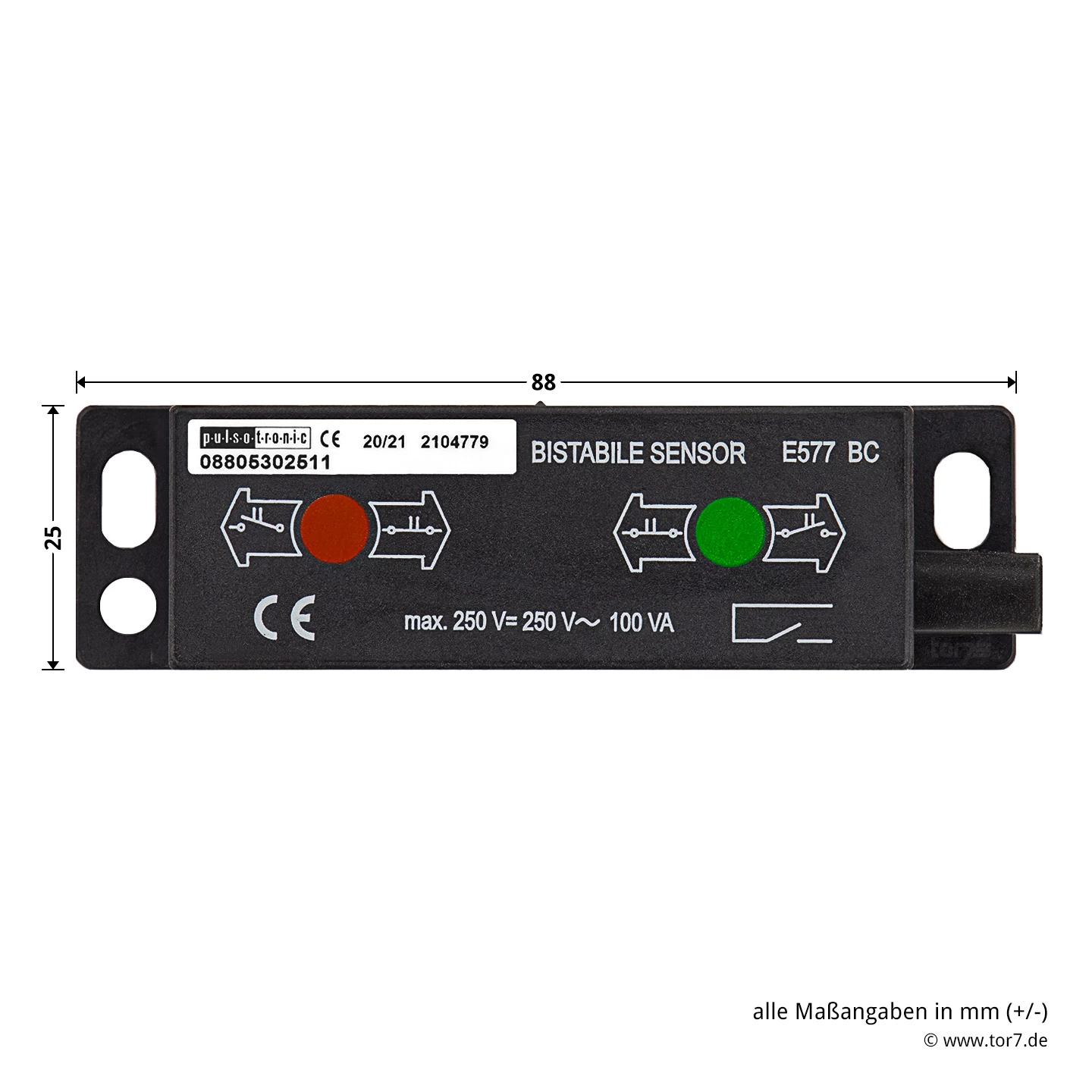

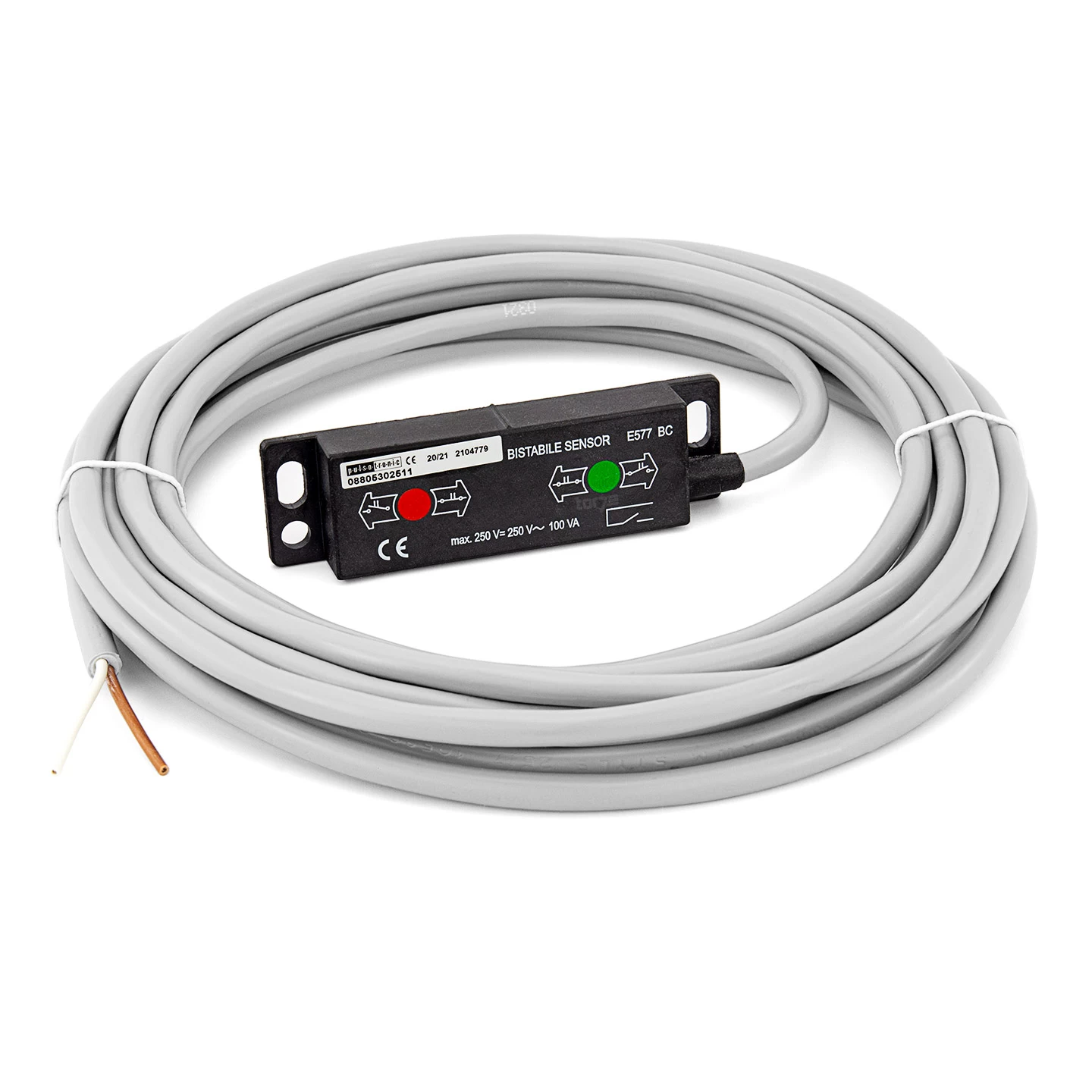

• 1 Stück Magnetschalter mit 2-adrigem Anschlusskabel

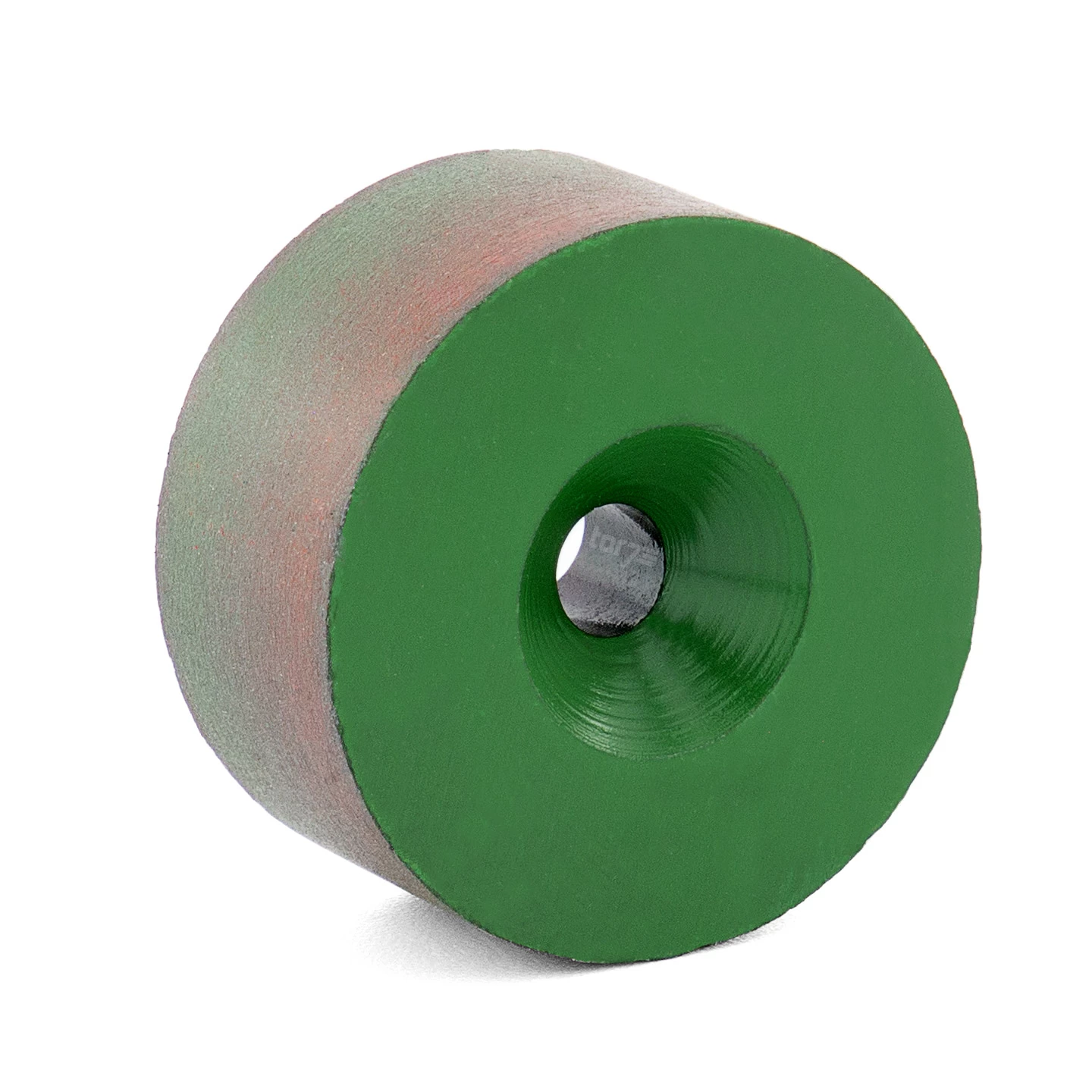

• 1 Stück Magnet

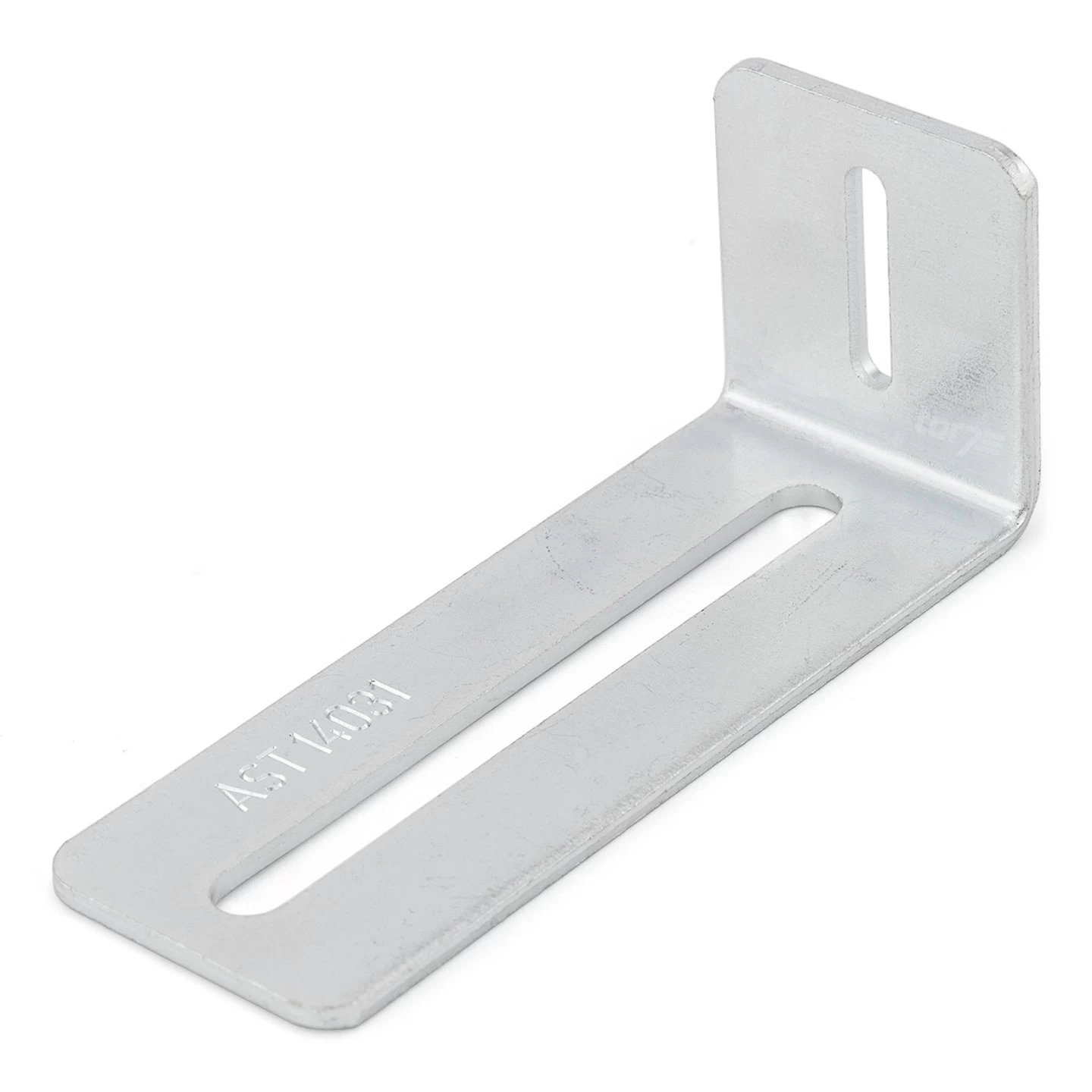

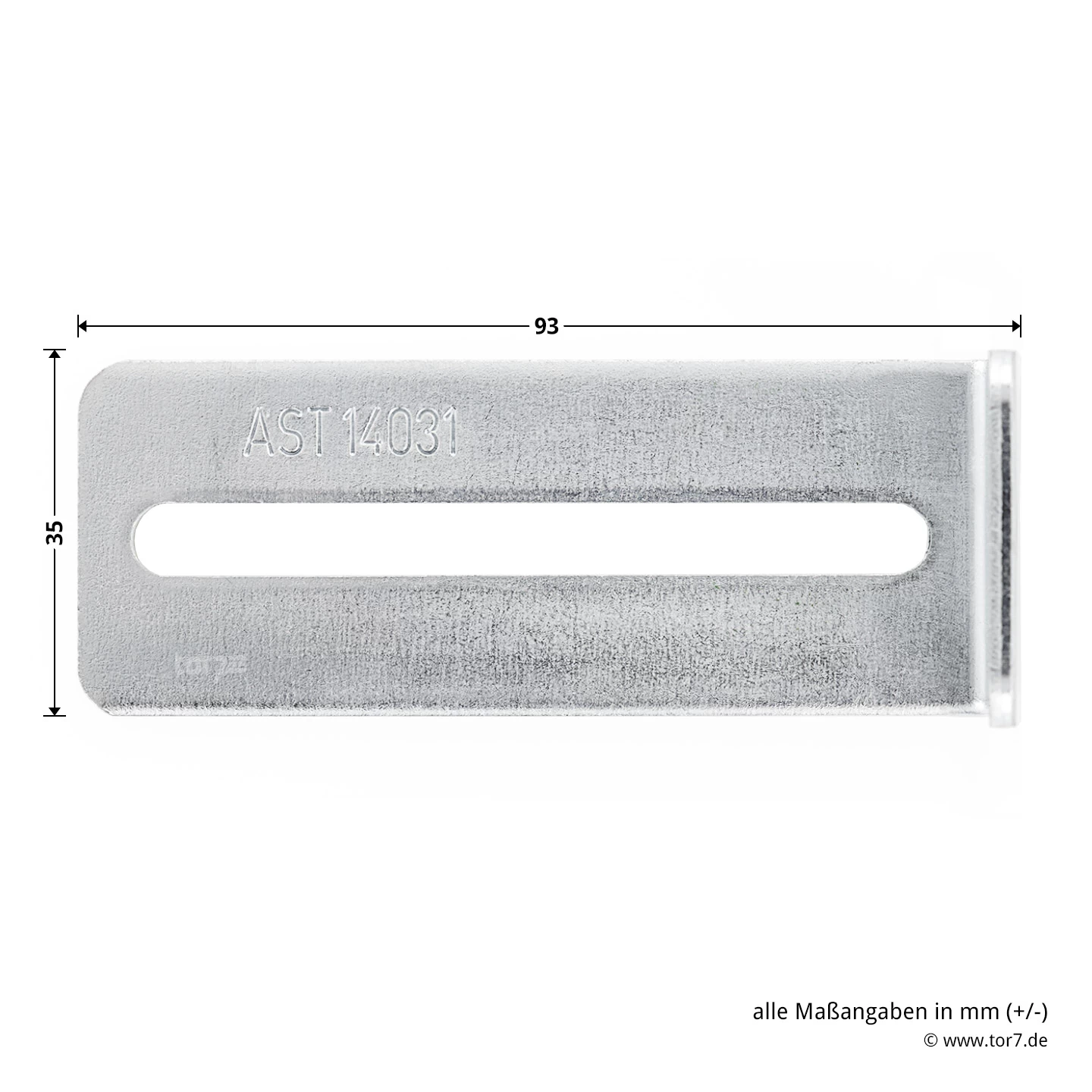

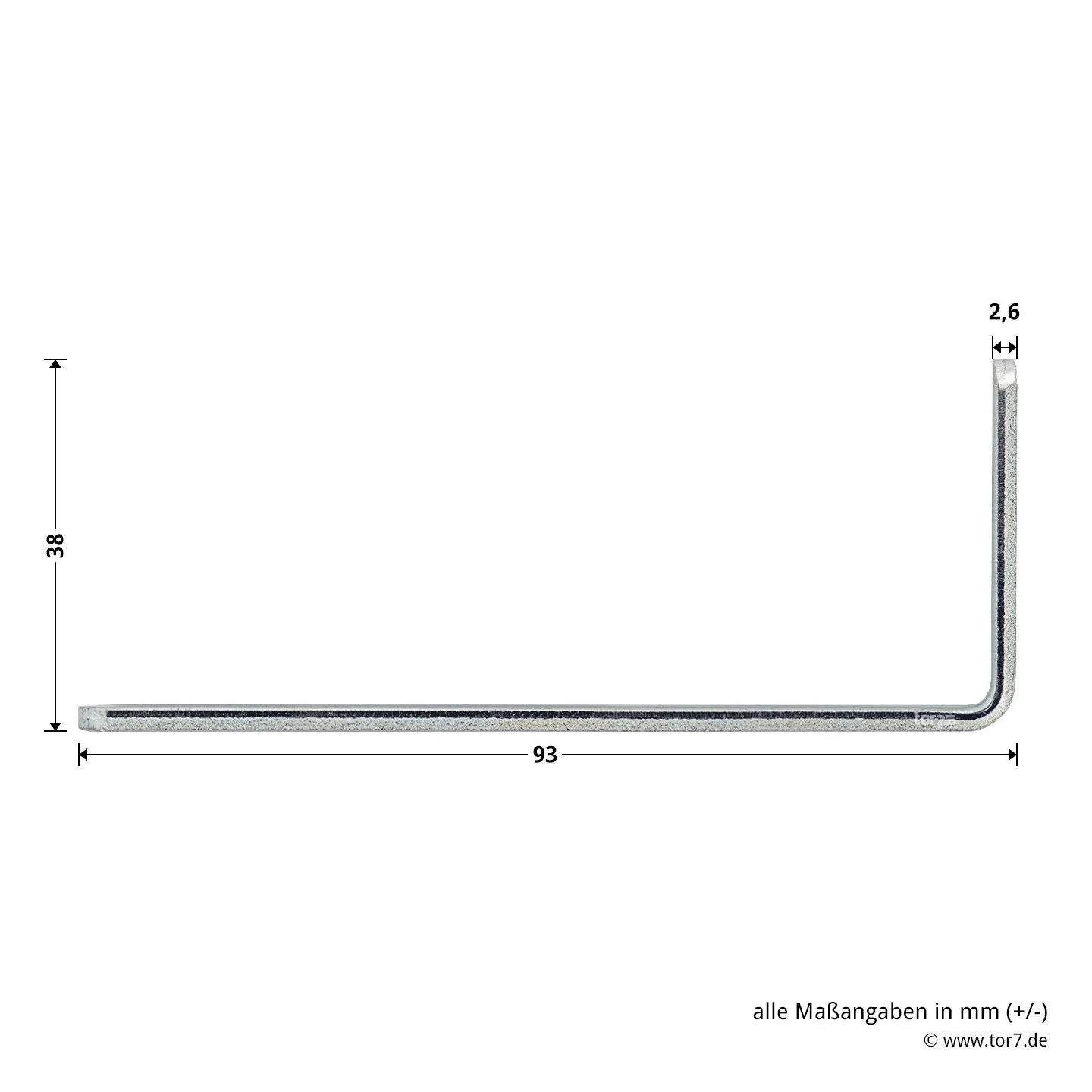

• 1 Stück Montagewinkel
• Befestigungsmaterial
• Montageanleitung

Für Hörmann Torantriebe:

• Garagentorantrieb SupraMatic Serie 2 und 3
• Schiebetorantrieb LineaMatic P / H ab Baujahr 10/2009
• Drehtorantrieb RotaMatic P / PL ab Baujahr 09/2010

Hörmann Magnetschalter bi-direktional anschließen

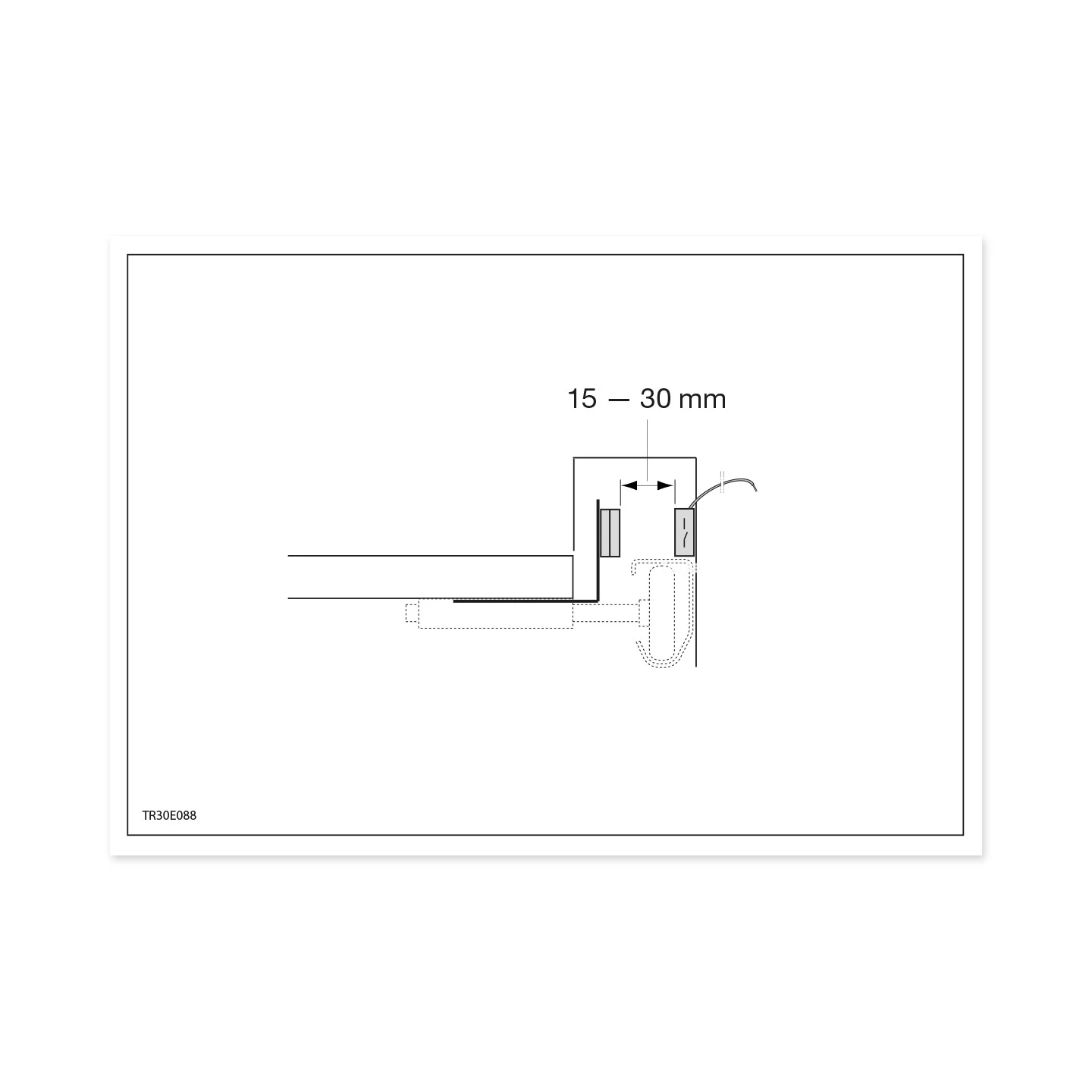

Für den Anschluss und die Einrichtung des Hörmann Magnetschalters benötigen Sie den Hörmann 2-Kanal-Relais-Empfänger HET-E2, BiSecur, bidirektional. Bei der Montage ist auf eine korrekte Ausrichtung zwischen Magnet und Magnetschalter zu achten. Der Abstand sollte zwischen 15 und 30 mm liegen. Der im Lieferumfang befindliche Montagewinkel zum Aufschrauben des Magnets sorgt für eine ordentliche Befestigung am Torblatt und eine variable Einstellung des Abstands. Beachten Sie, dass Sie pro Endlage einen Magnetschalter benötigen, also 2 Stück zur korrekten Endlagenmeldung Tor-Auf und Tor-Zu. Nach Montage und Ausrichtung des Magnetschalters und des Magnets werden die Kabel der Endlagenmeldung Tor-Auf an der Klemme E2 sowie das Kabel der Endlagenmeldung Tor-Zu an der Klemme E1 befestigt. Die Klemme GND dient als gemeinsamer Kontakt. Alle notwendigen Befestigungsmittel sind bereits im Lieferumfang enthalten. Der Hörmann 2-Kanal-Relais-Empfänger HET-E2 bietet in Verbindung mit dem Hörmann Magnetschalter bi-direktional zudem die Möglichkeit, ältere Hörmann-Antriebe in das Hörmann BiSecur-Smarthome-System einzubinden.

EAN: 4042533468601
