Beschreibung zu Hörmann Montageset STA 180

Das in diesem Angebot erhältliche Montageset STA 180 beinhaltet eine Zusammenstellung von verschiedenen Bauteilen des gleichnamigen Schiebetorantriebs. So enthält das Set unter anderem die seitlichen Schutzkappen vom Antriebsgehäuse, eine Kabelpresse aus Gummi und zwei Anschlussklemmen. Da all diese Teile beim Torantrieb STA 180 bereits mitgeliefert werden, wird das Montageset vor allem als Ersatzteilset angeboten.

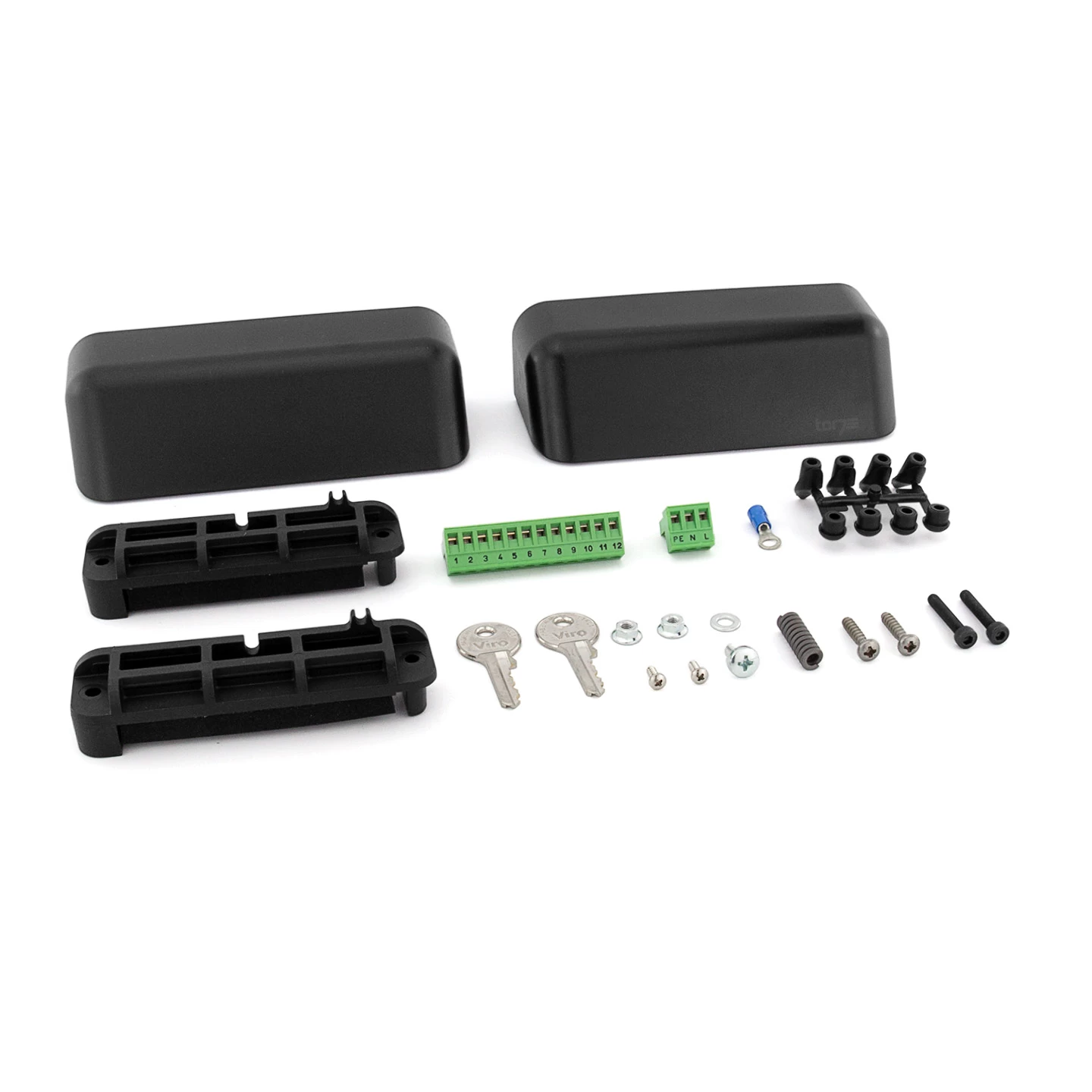

Lieferumfang

2 x seitliche Schutzkappe für Antriebsgehäuse STA 180
1 x Kabelpresse aus Gummi für STA 180
1 x 12-polige Anschlussklemme
1 x 3-polige Anschlussklemme
1 x Einstellfeder für Tore bis 1000 Kg
1 x Entlüftungssperrschraube
Montagematerial für elektrische Anschlüsse im Antrieb
2 x Entriegelungsschlüssel für Universalschloss STA 90, 180, 220

Alle im Montageset STA 180 enthaltenen Bauteile dienen dazu, einen möglichst reibungslosen Betrieb des Schiebetorantriebs zu ermöglichen. So sind die mitgelieferten seitlichen Schutzkappen als Tritt- und Aufprallschutz am Antriebsgehäuse vorgesehen. Weitere Teile wie die Anschlussklemmen oder die Kabelpresse werden zur Verlegung und zum Anschluss von Leitungen innerhalb des Gehäuses verwendet. Fällt eines dieser Teile aus, oder geht verloren, so kann dies die Funktionalität des Antriebs beeinträchtigen, weshalb Ersatz empfohlen wird.

Bei allen in diesem Set enthaltenen Ersatzteilen handelt es sich um Originalteile, die direkt vom Hersteller Hörmann kommen. Es handelt sich also um exakt die gleichen Teile, wie sie in dessen Schiebetorantrieb STA 180 verbaut wurden. Somit ist auch garantiert, dass nach einem Austausch eines defekten Bauteils die Funktionalität wiederhergestellt werden kann. Ersetzen Sie beschädigte Teile aber durch Nachahmerprodukte, so kann deren Funktionalität im Hörmann Antrieb nicht gewährleistet werden. Gerade elektrische Bauteile könnten sich in ihren Eigenschaften so stark vom Original unterscheiden, dass sie nicht die am Antrieb erforderliche Funktion erfüllen. Daher wird grundsätzlich empfohlen, Hörmann Torantriebe nur mit Ersatzteilen vom selbigen Hersteller zu reparieren.

Im Montageset STA 180 enthaltene Ersatzteile

Dieses Montageset ist vor allem als Ersatzteilset zusammengestellt, um bei einem Defekt immer das richtige Teil parat zu haben. Im Folgenden finden Sie die im Set enthaltenen Elemente genauer beschrieben.

Seitliche Schutzkappen für Antriebsgehäuse STA 180

Die beiden im Montageset mitgelieferten Schutzkappen werden seitlich an der Basis des Antriebsgehäuses angebracht. Sie dienen vor allem als Aufprallschutz und können Stöße wie etwa durch Gegentreten oder leichtes Anfahren abfedern. Geht eine solche Schutzkappe dennoch kaputt, so verhindert sie meist immer noch, dass größere Schäden am Antrieb entstehen. Spätestens dann sollte aber die Kappe durch ein neues, intaktes Bauteil ersetzt werden, um deren Schutzfunktion wiederherzustellen.

Kabelpresse aus Gummi

Die im Montageset enthaltene Kabelpresse dient zum einen als Halterung und zum anderen zur Führung der von außen eingehenden Stromleitungen. Somit wird etwa verhindert, dass die Stromkabel bei der Montage des Antriebs wieder aus dem Gehäuse herausrutschen. Auf der anderen Seite reduziert die Klemme den Zug der Kabel, sodass sich diese nicht von allein wieder aus den Anschlussklemmen herausziehen können. Geht die Kabelpresse kaputt, so könnte der auf den Kabeln lastende Zug dafür sorgen, dass sich Anschlüsse wieder lösen.

Anschlussklemmen 12-polig u. 3-polig

Das Montageset STA 180 beinhaltet auch zwei Anschlussklemmen, welche sich auf der Steuerungsplatine an den entsprechenden Steckplätzen aufstecken lassen. Es handelt sich dabei zum einen um die 12-polige Anschlussklemme für die Steckerleiste J1 (Niederspannung) und zum anderen um die 3-polige Klemme für die Klemmleiste J7 (Versorgung 230 VAC). Beide Bauteile ermöglichen es, entsprechende Verbindungen zuverlässig anzuschließen und am Kontakt zu verschrauben. Geht eine solche Anschlussklemme kaputt, so funktionieren einzelne Anschlüsse nicht mehr richtig. Je nachdem, welcher Anschluss mit welchem Zubehör betroffen ist, kann ein schneller Ersatz des Bauteils erforderlich sein.

Einstellfeder

Jeder Schiebetorantrieb STA 180 verfügt über eine einstellbare mechanische Kupplung. Über diese lässt sich einstellen, bei welcher Kraft (Auslöseschwelle) die Kupplung auslöst und den Antrieb entsprechend anhält. Innerhalb dieser Kupplung befindet sich eine kleine Feder, die als Einstellfeder dient. Diese ist in der Standardausführung für Tore bis zu einem Gewicht von 1000 kg ausgelegt. Geht die Standardfeder kaputt, so lässt sie sich durch das Ersatzteil aus dem Montageset ersetzen.

Entlüftungssperrschraube

Das Gehäuse des Schiebetorantriebs STA 180 verfügt über eine kleine Entlüftungsöffnung, die sich mit Hilfe einer kleinen Schraube öffnen und verschließen lässt. Es handelt sich dabei um eine Entlüftungssperrschraube, wie sie auch im Montageset mit beiliegt. Geht diese kleine Schraube verloren, so kann sie aus dem Ersatzteilset leicht ersetzen werden.

Entriegelungsschlüssel für Universalschloss

Der Schiebetorantrieb STA 180 verfügt über einen eingebauten Entriegelungsmechanismus, über welchen das Tor vom Antriebsmotor entkoppelt werden kann. Dies ist etwa dann erforderlich, wenn der Torantrieb aufgrund eines Stromausfalls oder eines technischen Defekts ausfällt. Damit aber nicht jeder den Notentriegelungshebel betätigen kann, ist dieser zusätzlich mit einem kleinen Universalschloss vor unbefugtem Zugriff geschützt. Passend zum Schloss wird daher immer ein Entriegelungsschlüssel mitgeliefert. Geht dieser Schlüssel verloren, kann die Entriegelung nicht mehr betätigt werden. Da es sich aber um ein Universalschloss handelt, lässt er sich ganz einfach durch die Schlüssel im Montageset ersetzen.

EAN: 4042533511079
