Beschreibung zu Hörmann Sammelgaragen-Empfänger SGE 1, 868 MHz

Der 2-Kanal-Relaisempfänger SGE 1 ist speziell für die Verwendung an Sammel- und Tiefgaragen geeignet. Dafür kann dieser bis zu 1000 Handsender-Funkcodes speichern, die sich über eine PC-Software verwalten und zuordnen lassen. Mit seinen potentialfreien Relaisausgängen ist der Sammelgaragenempfänger kompatibel zu Hörmann, aber auch zu Fremdantrieben.

Lieferumfang

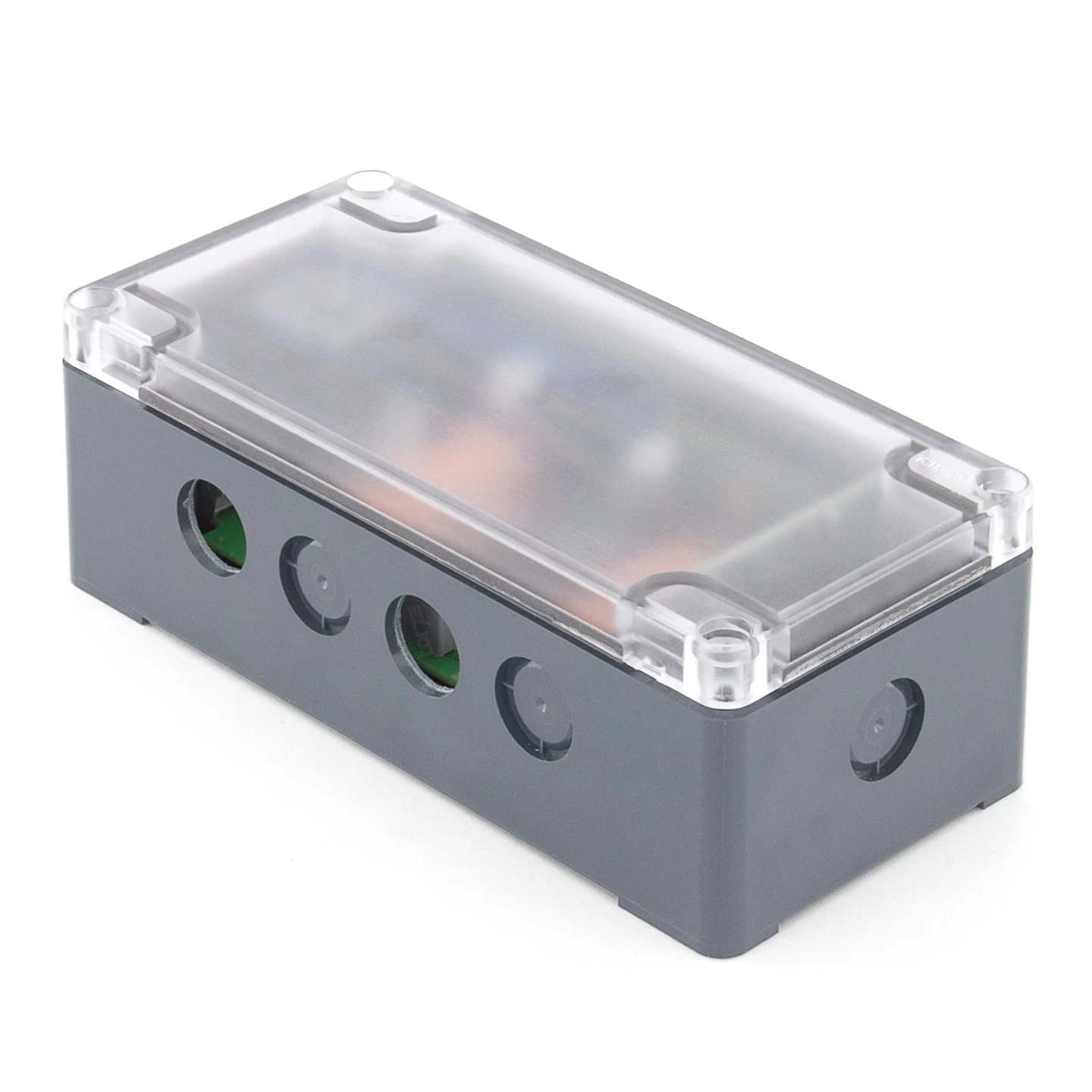

Sammelgaragenempfänger SGE 1 868 MHz im witterungsgeschützten Gehäuse
Montagematerial (Dübel u. Schrauben)

Bei dem Sammelgaragenempfänger SGE 1 handelt es sich um ein Gerät, das sich vor allem an Vermieter und Firmen richtet, die an ihren Objekten über Sammelgaragen mit mehreren hundert Stellplätzen verfügen. Hier kann es mit gewöhnlichen Funkempfängern schnell unübersichtlich werden, da es relativ schwer ist, die Übersicht darüber zu behalten, wer Zugang zur Garage hat und wer nicht. Außerdem gibt es bei derart großen Objekten eine gewisse Fluktuation an berechtigten Personen, da immer wieder Mieter ausziehen oder Mitarbeiter kündigen, aber auf der anderen Seite auch neue Nutzer hinzukommen.

Mit dem hier angebotenen Sammelgaragenempfänger können Sie, in Kombination mit der zugehörigen Verwaltungs-Software SGV und dem Handsender-Programmiergerät SGP 1, 868 MHz, die Nutzer unkompliziert verwalten. So ist es möglich, jedem Handsender einen Nutzer (Mieter, Mitarbeiter) und auch eine Adresse (Wohnung, Abteilung) zuzuweisen. Bei Auszug oder Kündigung lassen sich entsprechende Handsender-Codes ganz einfach sperren, ohne dass man alle übrigen Codes ebenfalls löschen müsste. Diese Sperrfunktion ist auch dann sinnvoll, wenn ein Handsender verloren geht und in unbefugte Hände geraten könnte. Auf der anderen Seite lassen sich immer wieder neue Nutzerprofile und Berechtigungen erstellen, denen man entsprechende Handsender-Codes zuordnen kann.

Relais-Empfänger mit hoher Kompatibilität

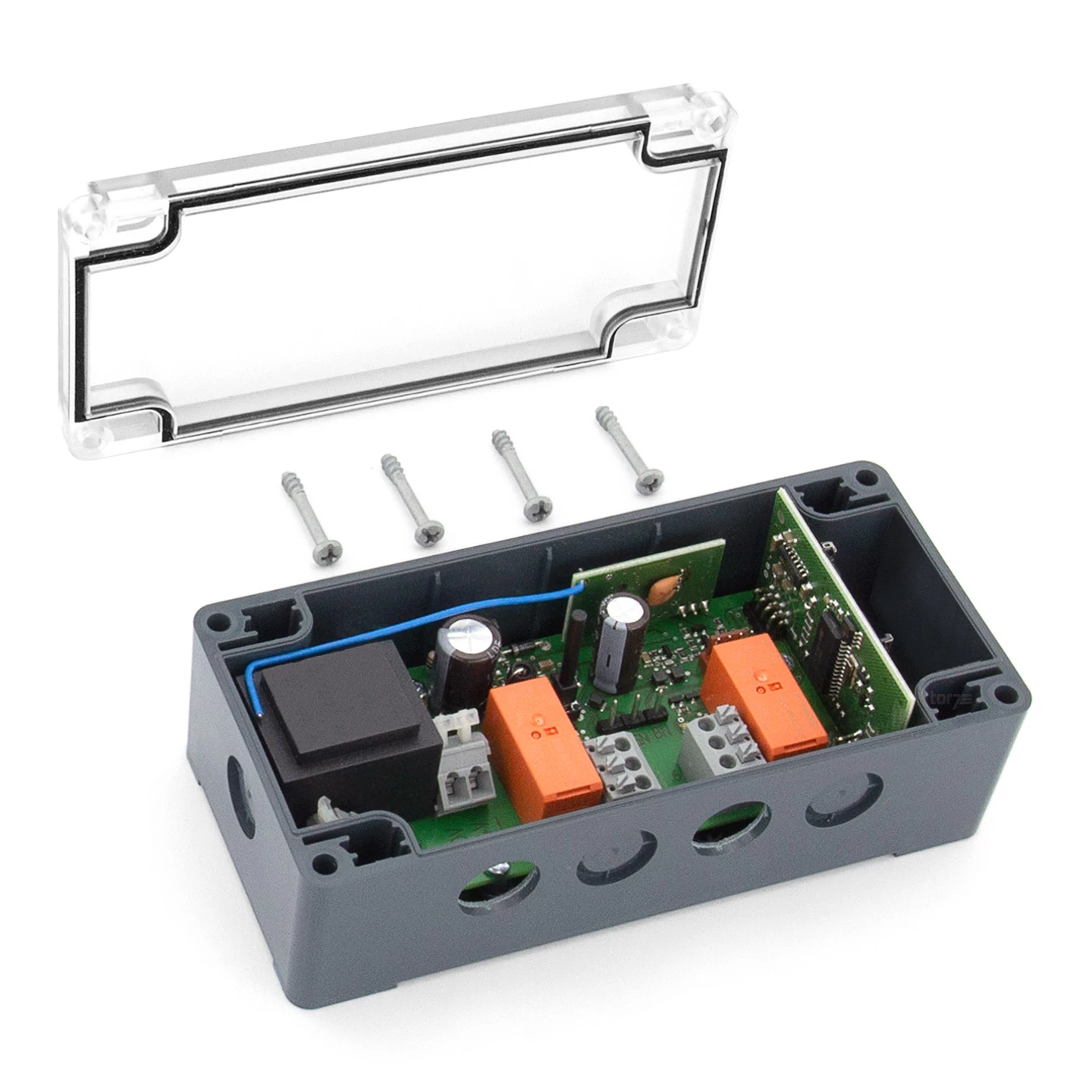

Der SGE 1 ist ein sogenannter Relais-Empfänger, der über zwei potentialfreie Schaltrelais verfügt. Damit kann er nahezu alle Geräte schalten, die einen Eingang für einen potentialfreien Schließerkontakt besitzen. Bei Torantrieben ist dies meist der Tastereingang für die Funktion Impuls (Tor-Auf – Stopp – Tor-Zu – Stopp usw.), der bei den meisten Herstellern vorhanden ist.

Potentialfrei bedeutet bei den eingesetzten Schaltrelais eine vollständige Trennung zwischen Steuerstromkreis (Stromversorgung des Ralaisempfängers) und Arbeitsstromkreis (Stromversorgung des zu schaltenden Verbrauchers). Somit kann der Sammelgaragenempfänger nicht nur Verbraucher mit 24-V-Niederspannung wie z.B. Torantriebe, sondern auch Geräte mit 230V-Netzstromversorgung wie etwa eine Beleuchtung schalten. Die maximale Schaltleistung beträgt bei Gleichstrom 30 V / 2,5 A (ohmsche Last) und bei Wechselstrom 250 V / 500 W (ohmsche Last).

Die im Empfänger verbauten Schaltrelais können entweder auf Impuls oder Dauerschaltung geschaltet werden. Mit der Impulsfunktion, die von 0,5 – 90 Sek. einstellbar ist, lassen sich so Tor- oder auch Türschließer bedienen. Über die Dauerschaltung (3 Minuten, verlänger- und verkürzbar) können Sie die Beleuchtung einer Sammelgarage schalten.

Zubehör zur Erweiterung des Sammelgaragenempfängers

In Verbindung mit dem Relais-Empfänger SGE 1 wird empfohlen, gleichzeitig auch das Handsender-Programmiergerät SGP 1, 868 MHz zu erwerben. Mit diesem ist es möglich, Handsendercodes über den heimischen PC auszulesen, zu verwalten und auf neue Handsender zu übertragen. Zudem können alte Codes vom Sender gelöscht und durch neue ersetzt werden. Beide Geräte, der Empfänger und das Programmiergerät, sind auch als Set SGE und SGP erhältlich.

Befindet sich der Tiefgaragenempfänger an einem zu stark abgeschirmten Ort, so kann dieser optional um die Aktivantenne erweitert werden. Die Antenne wird zusammen mit einer 7 m Anschlussleitung und einem wetterfesten Gehäuse (Schutzart: IP 65) ausgeliefert, sodass diese für optimalen Empfang möglichst außen vor dem Tiefgaragentor platziert werden kann.

Technische Daten

Sammelgaragenempfänger zur einfachen und übersichtlichen Verwaltung von bis zu 1000 Handsender-Codierungen
auch für Fremdantriebe geeignet
Funkstandard: 868 MHz Festcode
Betriebsspannung: 230 V AC oder 24 V DC verpolgeschützt
mit 2 potentialfreien Relaisausgängen
Schaltleistung: max. 30 V DC / 2, 5 A (ohmsche Last) oder max. 250 V AC / 500 W (ohmsche Last)
Funktionen: Impuls (0,5 – 90 Sek.), Ein/Aus oder 3-Minuten-Licht (verlänger- u. verkürzbar)
Schutzart: IP 20, nur für trockene Räume
Temperaturbereich: -20 °C bis +60 °C
Betriebsspannung: 24 V DC
Gehäuse: Kunststoff

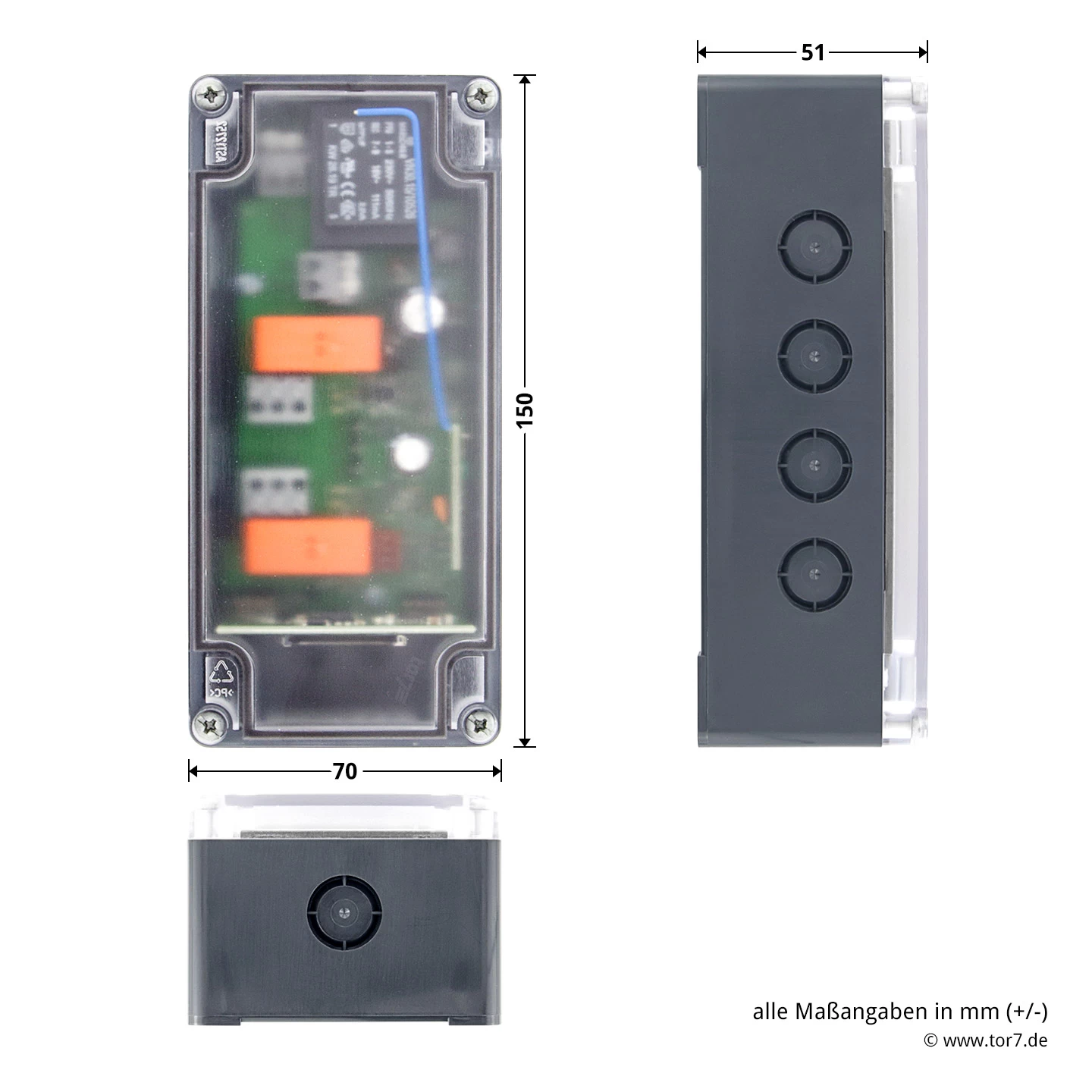

Maße (B x H x T): 150 x 70 x 50 mm
