Beschreibung zu Hörmann Zugfederpaket, Typ 1, Nr. 751

Das Zugfederpaket Typ 1 Nr. 751 wird speziell als Ersatzteil für Hörmann Sektionaltore der Baureihe 40 mit Z-Beschlag, aber auch für EcoStar-Sektionaltore angeboten. Generell benötigt dieser Typ Garagentor Federn für den Kraftausgleich gegenüber dem Gewicht des Torblatts.

Lieferumfang

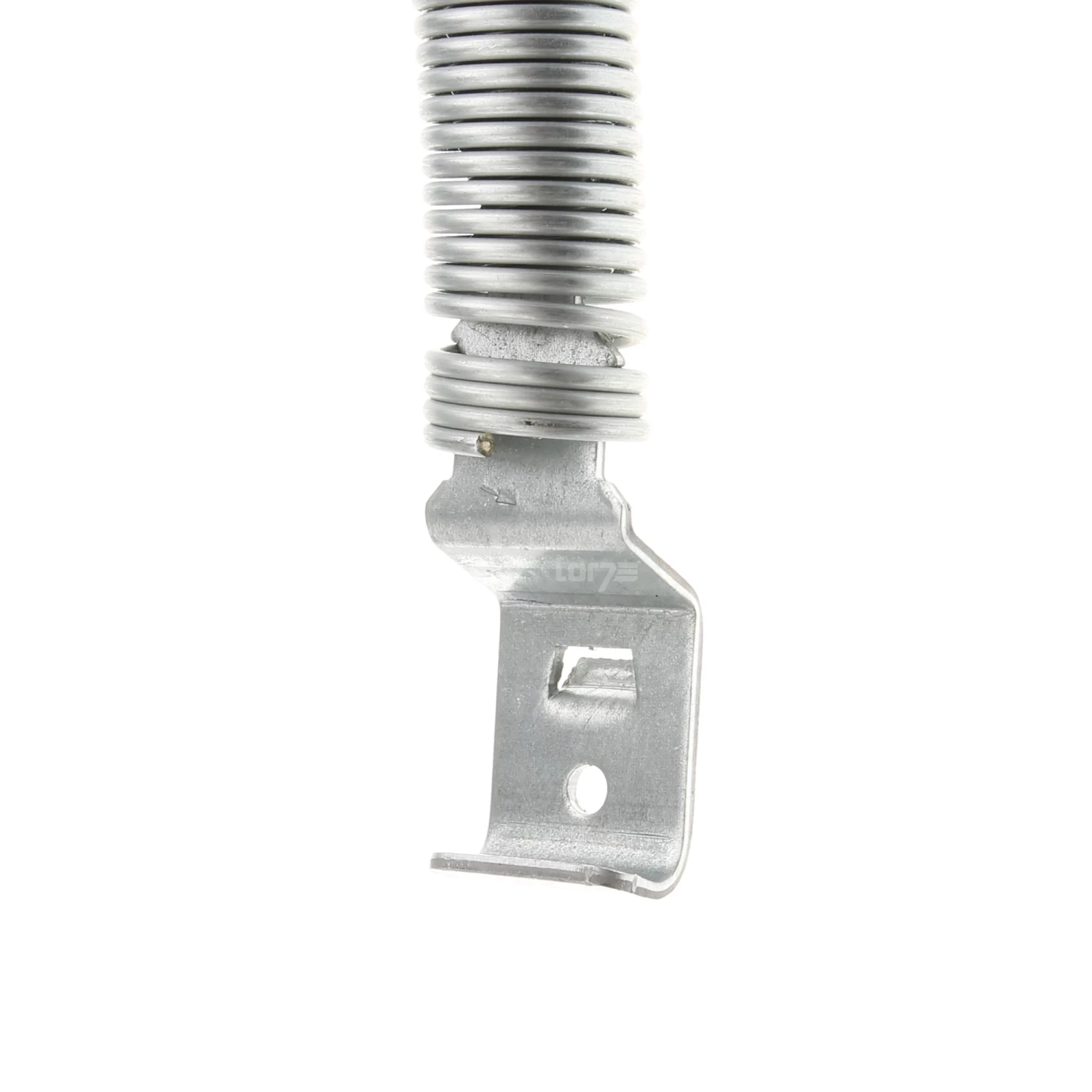

untere Zugfederhalterung (zum Teil mit Bezeichnung 751)
innere und äußere Zugfeder 751

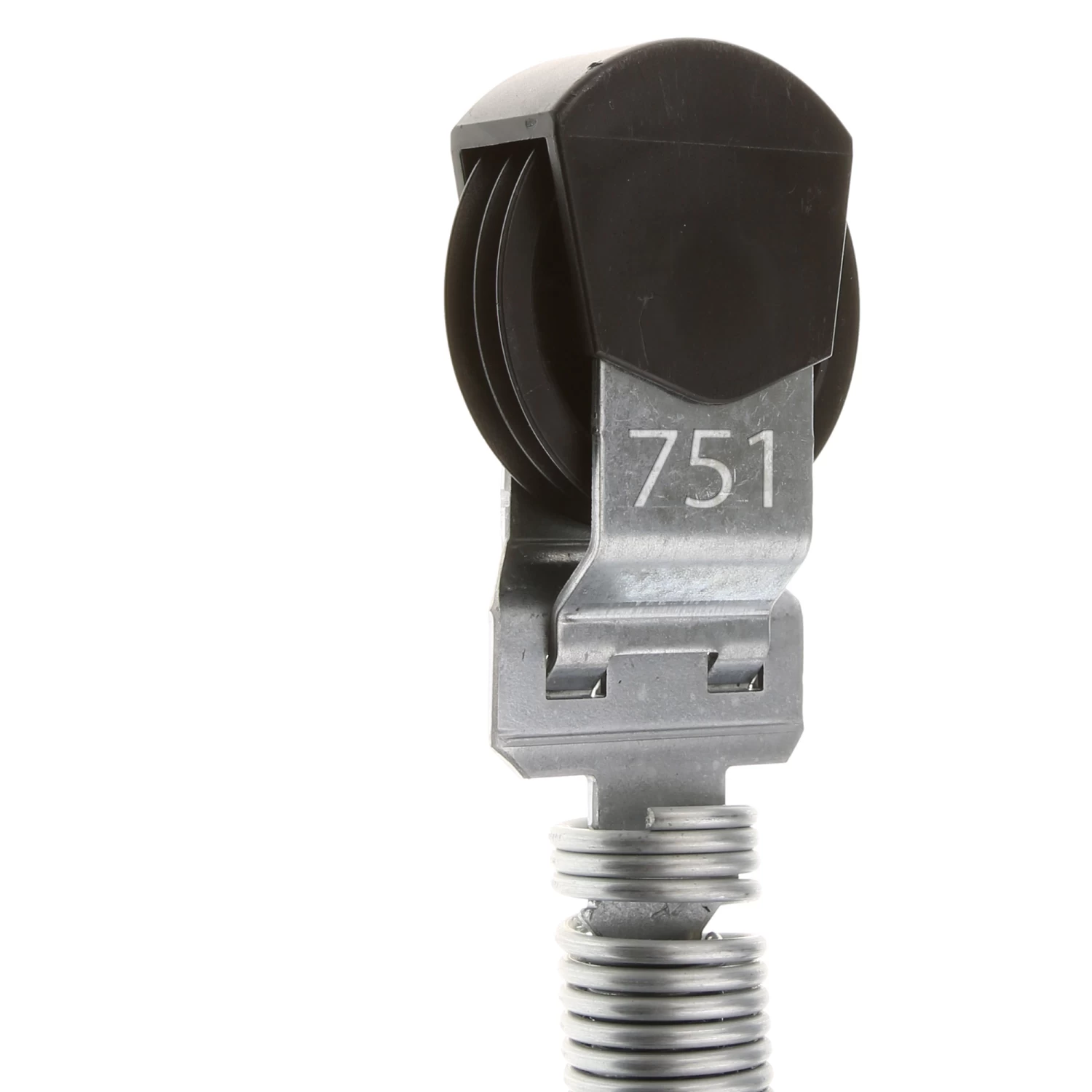

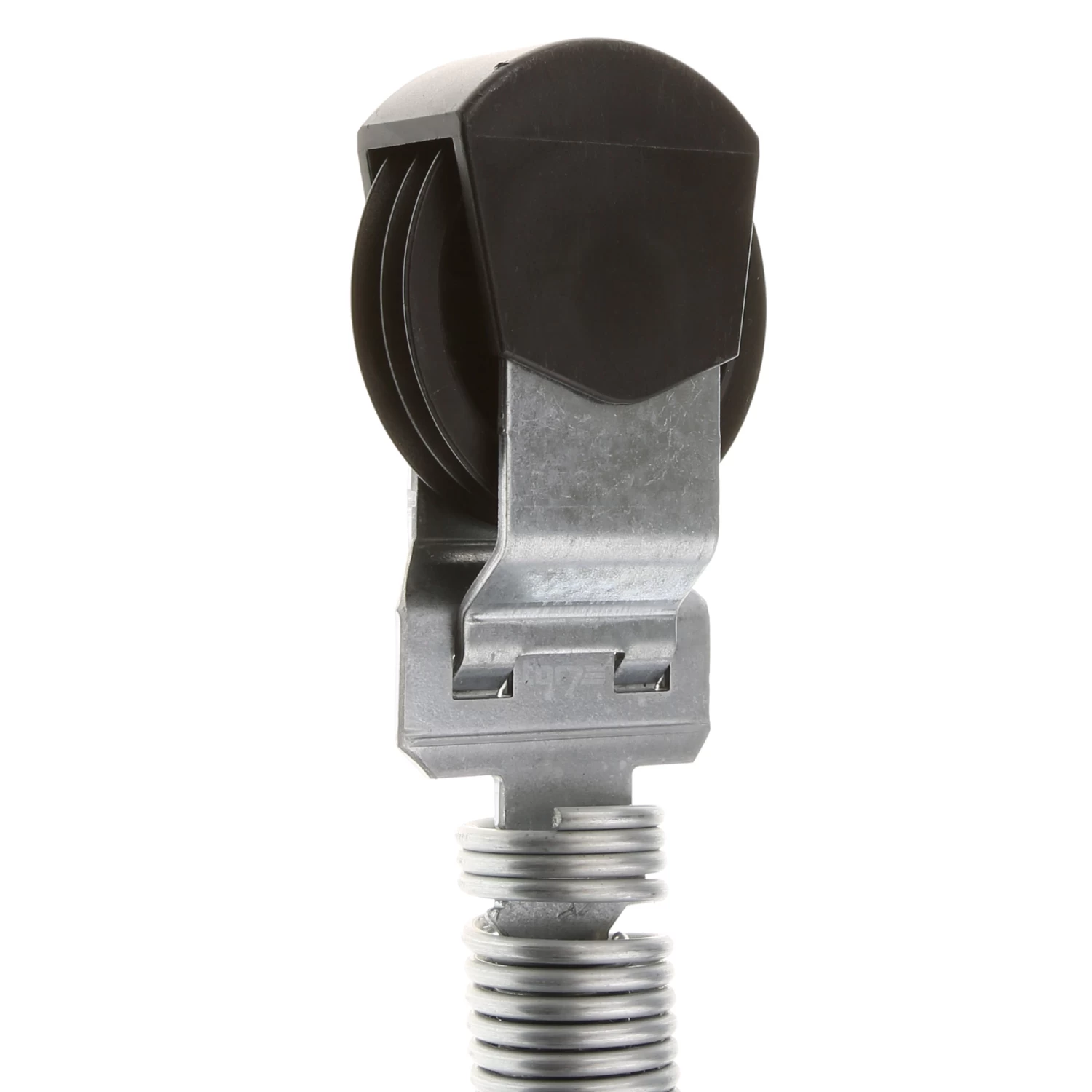

Seilrollenhalterung mit Federkennzeichnung 751

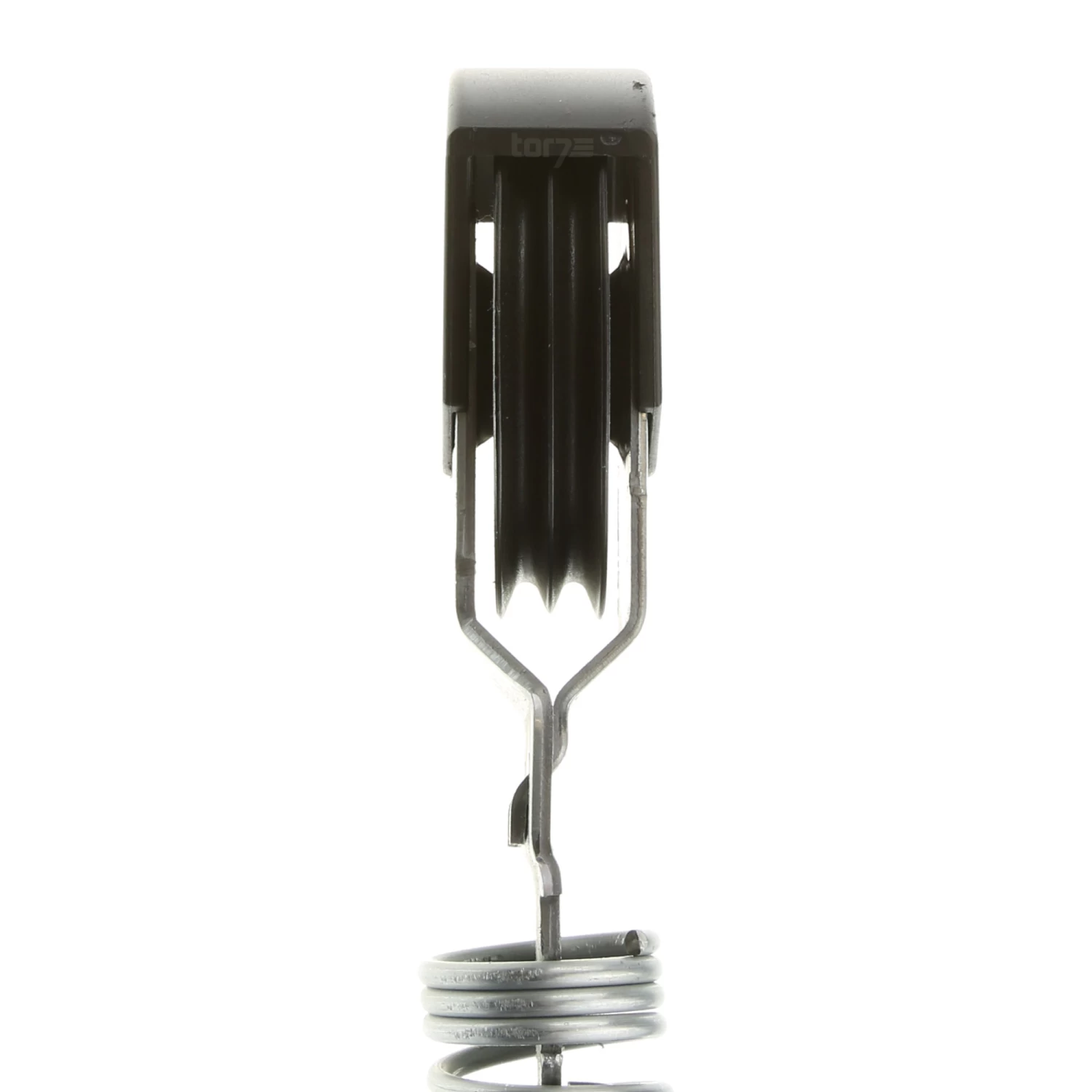

Seilrolle
Hörmann Seilrollenabdeckung für Zugfederpakete, Artikelnummer 3054869

Die von den Federn ausgehende Federkraft steht immer im Gleichgewicht zu der vom Torblatt ausgehenden Gewichtskraft. Nur so ist es möglich, dass Sie ohne Kraftaufwand das schwere Torblatt hochziehen, aber auch wieder herunterlassen können. Zudem können Sie das Tor dank des Gleichgewichtes in jede beliebige Position bewegen, z. B. für das Belüften der Garage, ohne dass es von alleine zufällt. Ohne entsprechende Bauteile zur Abfederung würde es den damit verbundenen Komfort nicht geben. Ein großes Problem wäre schon allein das gesamte Gewicht des Torblattes. Bei der Betätigung müsste darauf geachtet werden, dass das Tor nicht versehentlich losgelassen wird und zufällt. Daher sind aus Sicherheitsgründen und zur leichteren Bedienung alle Hörmann und EcoStar Sektionaltore serienmäßig mit Federn zum Kraftausgleich ausgestattet.

Insgesamt werden bei diesem Hersteller zwei verschiedene Arten von Federn an dessen Sektionaltoren verbaut. Vor allem die älteren Baureihen 20 und 30, aber auch Garagentore mit N-, L- oder H-Beschlag besitzen sogenannte Torsionsfedern. Solche Torsionsfedern werden in waagerechter Lage oben am Rahmen des Tores eingebaut. Sektionaltore mit Z-Beschlag sind dagegen mit Zugfederpaketen ausgerüstet. Es gibt diesen Z-Beschlag sowohl bei der Baureihe 40 als auch bei EcoStar Toren. Die Zugfederpakete werden grundsätzlich immer auf beiden Seiten des Torblatts eingebaut. Das hier angebotene Hörmann Zugfederpaket Typ 1 Nr. 751 ist nur für Tore mit Z-Beschlag geeignet. Es kann dagegen nicht für den Austausch einer kaputten Hörmann Torsionsfeder eingesetzt werden.

Wann sollte ein Zugfederpaket ausgetauscht werden?

Die Firma Hörmann ist als Hersteller qualitativ hochwertiger Garagentore und Torantriebe bekannt. Dieser Qualitätsstandard gilt nicht nur für die fertigen Produkte, sondern auch für die angebotenen Zubehör- und Ersatzteile, so zum Beispiel auch die Zugfederpakete. Diese müssen für ihren Einsatzzweck besonders widerstandsfähig und langlebig sein. Allerdings sind auch Hörmann Zugfederpakete nicht immun gegenüber Alterung und Verschleiß. Belastungen wie der tägliche Torlaufbetrieb und Wetterwechsel setzen dem Material über Jahre zu und eine Feder kann irgendwann brechen. Sobald dies der Fall ist, muss das betroffene Federpaket möglichst zeitnah ausgetauscht werden, damit weiterhin ein ausreichender Kraftausgleich gegeben ist. Bei einem manuell betriebenen Sektionaltor könnte es passieren, dass dieses von alleine zufällt.

Beim Austausch des Zugfederpakets achten Sie bitte darauf, es immer mit einem identischen Bauteil zu ersetzen, da die Federpakete jeweils auf das Gewicht eines bestimmten Sektionaltores abgestimmt sind. Ein unpassendes Ersatzteil könnte Ihr Tor entweder zu viel oder auch zu wenig abfedern. Zugfederpakete von Hörmann sind an der oberen Laufrollenhalterung mit einer dreistelligen Nummer versehen und in Typ 1 mit einem Federstrang und Typ 2 mit zwei Federsträngen unterteilt. Das hilft Ihnen bei der Auswahl des richtigen Bauteils. Ist Ihr defektes Federpaket mit der Nummer 751 versehen und besteht aus nur einem Federstrang, so ist das Zugfederpaket Typ 1 Nr. 751 das richtige Ersatzteil. Möchten Sie beide Federpakete austauschen, so handelt es sich bei Toren mit Z-Beschlag um zwei identische Teile. Grundsätzlich raten wir zu einem beidseitigen Austausch, auch wenn nur eines der beiden Federpakete gebrochen ist.

Empfohlenes Zubehör

Hörmann Sechskant-Blechschraube, mit Sperrzahn, A 6,5 x 16 mm, Dacromet 500, Artikelnummer 3095152

Technische Daten

Zugfederpaket Typ 1 Nr. 751 geeignet für ein Hörmann Sektionaltor der Baureihe 40 mit Z-Beschlag
auch für EcoStar Sektionaltore geeignet
Länge: 756 mm
Durchmesser: 65 mm
Gewicht in kg: 1,289

EAN: 4005954941665
