Beschreibung zu SOMMER LED Warnlicht

Das auf dieser Seite vorgestellte LED-Warnlicht ist ein Sicherheitszubehör passend für SOMMER Dreh- und Schiebetorantriebe u. A. aus den Modellreihen twist, STArter und RUNner. Die Hauptaufgabe der Lampe ist es, durch ein Blinksignal vor dem laufenden Torantrieb zu warnen. Optional ist meistens auch eine Vorwarnzeit einstellbar, damit sich die Lampe schon vor dem Anlaufen einschaltet. Weiterhin kann die Leuchte aber auch als Signallicht für bestimmte Torendlagen wie z. B. Tor-Auf verwendet werden.

Lieferumfang

SOMMER LED Warnlicht
LED-Leuchtmittel 3 W, Fassung BA15s

Hinweis1: Zur Verwendung des SOMMER LED Warnlicht gibt es bei den SOMMER Antrieben einen Anschluss mit derselben Bezeichnung, der gleichzeitig zur Steuerung und zur Stromversorgung dient. Möchten Sie die Lampe aber als Signallicht nutzen, so erfolgt dies über den Relais-Kontakt, womit eine externe 24 V Stromquelle erforderlich wird. Schließen Sie hier die Lampe auf keinen Fall an das 230 V Stromnetz an.

Hinweis2: Das sparsame SOMMER LED Warnlicht 24 V ist aufgrund der geringen Leistungsaufnahme von nur 3 Watt auch nur für die neusten Schiebetorantriebe STArter S2 u. S2+ geeignet. Für alle älteren, übrigen Antriebsmodelle wird dagegen das SOMMER Warnlicht 24 V angeboten.

SOMMER LED Warnlicht zum sicheren Umgang mit Einfahrtstorantrieb

Bei der Verwendung von Torantrieben sind bestimmte Gefahrensituationen nicht auszuschließen, vor allem dann, wenn es zu einem Zusammenstoß mit dem fahrenden Torflügel kommt. Um die Folgen solcher Unfälle zu minimieren sind SOMMER Antriebe immer mit einer Kraftbegrenzung programmiert. Die beste Gefahrenabwehr ist jedoch, solche Zusammenstöße erst gar nicht passieren zu lassen. Tagsüber ist es meist recht einfach, durch Beobachtung zu erkennen, ob der Antrieb gerade läuft oder nicht. Schwieriger wird es da eher nachts und bei schlechten Lichtverhältnissen, dies richtig einzuschätzen. Hier kann aber ein SOMMER LED Warnlicht das richtige Hilfsmittel sein.

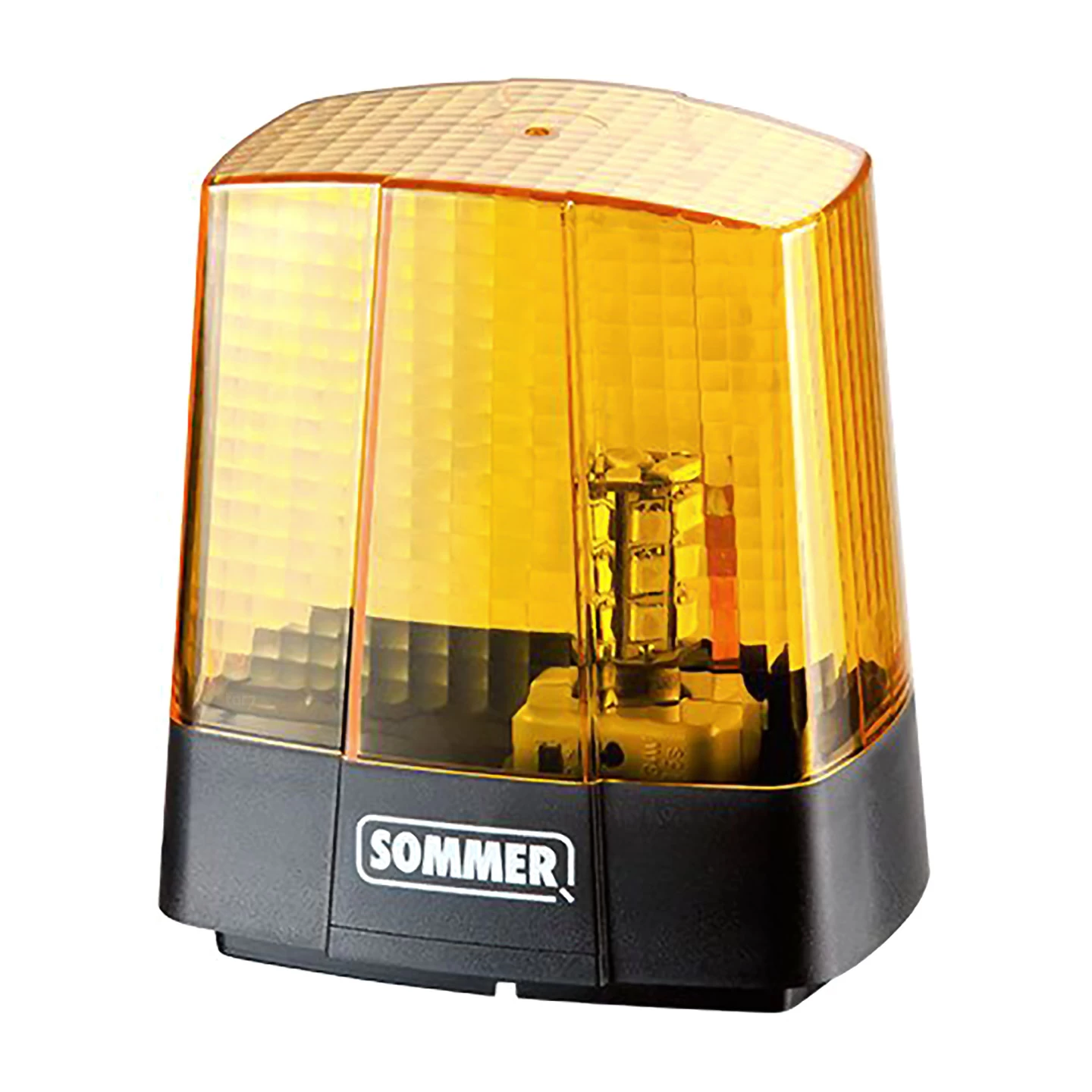

Die Lampe besteht hauptsächlich aus einem LED-Leuchtmittel, welches sich in einem zweiteiligen, spritzwasserdichten Gehäuse (Schutzart IP 44) befindet. Das Oberteil besteht dabei aus einem transparenten, orangenen Kunststoff, der das Licht entsprechend einfärbt. So ist die Leuchte gut von anderen weißen Lichtquellen zu unterscheiden. Der untere Teil ist dagegen schwarz. Hier befinden sich zum einen alle elektrischen Anschlüsse, als auch die Schraublöcher zur Befestigung der Lampe.

Hauptsächlich ist das SOMMER LED Warnlicht als Signal für den gerade arbeitenden Torantrieb bestimmt. Die Lampe soll also immer dann blinken, wenn sich das Tor durch den Antrieb bewegt. Optional ist oft auch noch eine Vorwarnzeit programmierbar. Mit dieser schaltet sich die Lampe schon vor dem Anlaufen des Antriebs ein. Generell leuchtet das Warnlicht immer so lange bis der Antrieb wieder anhält.

Torantriebe von SOMMER halten meist einen speziellen Anschluss mit der Bezeichnung „Warnlicht“ vor. Wo sich dieser Anschluss befindet, entnehmen Sie am besten der Bedienungsanleitung des jeweiligen Antriebsmodells. Über diesen Steckplatz wird die Warnleuchte einerseits mit 24 V DC Strom versorgt, als auch vom Antrieb aus gesteuert. Somit erfolgt die Einstellung und Programmierung der Lampe über die in der Antriebssteuerung befindlichen DIL-Schalter. Zusätzliche Funktionen sind zudem auch über das TorMinal als auch mit dem SOMlink-Interface möglich.

Alternativ kann das SOMMER LED Warnlicht als Signal für eine bestimmte Torendlage wie z. B. Tor-Auf verwendet werden. Es würde also dauerhaft leuchten, solange das Tor offen ist. Hierzu darf man die Lampe jedoch nicht über den Anschluss „Warnlicht“ betreiben, da diese Funktion nur über den Relais-Ausgang gegeben ist. Bei den Drehtorantrieben twist 350 und twist XL handelt es sich etwa um die Steckplätze 37 u. 38, die ein Signal zum Torzustand ausgeben. Je nach dem, wie dieses Relais eingestellt wurde, zieht es entweder in der Endlage Tor-Auf oder Tor-Zu an, sodass die Lampe dann leuchtet. Da es sich bei diesem Anschluss in der Regel um einen potentialfreien Relais-Ausgang handelt, braucht die LED-Lampe auf jeden Fall immer auch eine externe 24 V Gleichstromquelle, um mit Spannung versorgt zu werden.

Technische Daten
