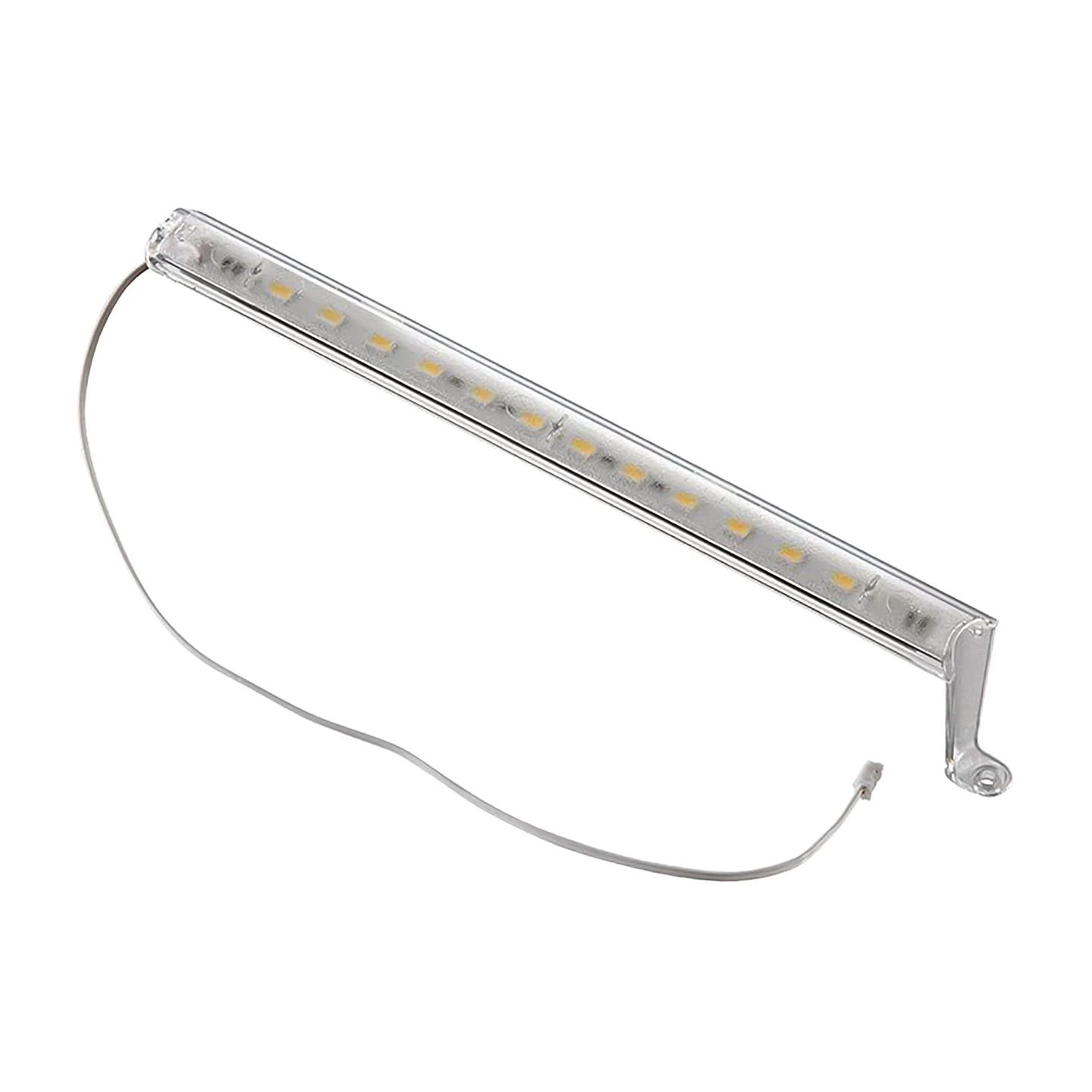

Beschreibung zu SOMMER LED-Zusatzbeleuchtung Lumi+

Die LED-Zusatzbeleuchtung Lumi+ ist ein Zubehör speziell für base+-Antriebe wie z. Bsp. den SOMMER Garagentorantrieb S 9060 base+. Sie kann aber auch an den Aperto Torantrieb A550 L und A800 XL angeschlossen werden. Das zusätzliche Lichtmodul dient als Ergänzung zu der bereits im Laufwagen vorhandenen Hauptbeleuchtung und ist wie diese in der Lichtfarbe Kaltweiß gehalten. Zum Einbau ist bei den besagten Antriebsmodellen bereits eine zum Modul passende Vertiefung in der Deckensteuerung sowie ein spezieller Anschluss auf der Hauptplatine vorhanden.

Lieferumfang

1 x SOMMER LED-Zusatzbeleuchtung Lumi+, kaltweiß

SOMMER LED-Zusatzbeleuchtung Lumi+ für mehr Licht beim Torlaufbetrieb

Grundsätzlich ist bei allen SOMMER Garagentorantrieben der Baureihe base+ eine Antriebsbeleuchtung eingebaut. Diese besteht aus sechs lichtstarken SMD-LEDs und befindet sich im beweglichen Laufwagen. Somit ist es nicht zwingend erforderlich ein zusätzliches Lichtmodul hinzuzukaufen, gerade auch dann, wenn es in der Garage eine weitere Lichtquelle gibt. Wird die im Antrieb befindliche Beleuchtung jedoch als einziges Licht für die gesamte Garage verwendet, so kann diese gerade bei großen Räumen etwas zu schwach wirken. Dies gilt vor allem auch für die Einsteigerantriebe Aperto A550 L und A800 XL, da deren Antriebsbeleuchtung nur über drei anstatt sechs LEDs verfügt. Um die Ausleuchtung der Garage zu verbessern, wird in diesem Fall die hier erhältliche SOMMER LED-Zusatzbeleuchtung Lumi+ empfohlen.

Das LED-Lichtmodul besteht aus weiteren zwölf lichtstarken LEDs, die zusammen eine Leistung von ca. 4 W erreichen, was in etwa der Helligkeit einer früheren 60-W-Glühbirne entspricht. Die Lichtfarbe der SOMMER LED-Zusatzbeleuchtung Lumi+ ist im selben kaltweißen Farbton gehalten, wie bei der bereits eingebaute Antriebsbeleuchtung. Wird ein solches Zusatzmodul eingebaut, so verhält sich dieses immer identisch zur internen Beleuchtung im Laufwagen, sodass es etwa bei jedem Fahrbefehl ebenfalls automatisch mit an geht. Nach Ablauf der eingestellten Leuchtdauer (werksseitig ca. 180 Sec.) geht das Lumi+-Lichtmodul auch zusammen mit der Antriebsbeleuchtung wieder aus. Ist der Funkkanal CH2 auf die Beleuchtungsfunktion eingestellt (DIP-Schalter 2 im Laufwagen auf Off), so lässt sich die Zusatzbeleuchtung auch immer gemeinsam mit der internen Beleuchtung ohne Fahrbefehl ein- und ausschalten.

Der Einbau der SOMMER LED-Zusatzbeleuchtung Lumi+ ist relativ einfach. Sie brauchen hierfür zunächst nur den base+ Garagentorantrieb auf stromlos stellen, um anschließend die Abdeckung der Deckensteuerung los schrauben zu können. Anschließend wird das Beleuchtungsmodul in die dafür vorgesehene Vertiefung auf dem Gehäusedeckel eingelegt und das Litzenkabel durch die entsprechende Öffnung hindurchgezogen. Der zweipolige Stecker passt nun genau in den mit dem Schriftzug „Light“ gekennzeichneten Anschluss auf der Steuerplatine des Torantriebs. Anschließend wird der Deckel zusammen mit dem Lumi+-Modul an der Deckensteuerung festgeschraubt und die die Stromversorgung wiederhergestellt, sodass die Beleuchtung nun betriebsbereit ist. Es sind keine zusätzlichen Einstellungen oder Programmierungen erforderlich; dass Lichtmodul funktioniert sofort nach dessen Einbau.

Hinweis 1: Bitte beachten Sie, dass die SOMMER LED-Zusatzbeleuchtung Lumi+ nur für den Einbau in die Garagentorantriebe base+ (Modelle S 9060, S 9080 und S 9110) und Aperto (Modelle A550 L und A800 XL) geeignet ist. So ist das Gehäuse von deren Deckensteuerung genau auf den Einbau der LED-Lichtleiste angepasst. Weiterhin haben diese Antriebe auch den dafür zwingend notwendigen Light-Steckplatz auf der Steuerplatine. Das Lumi+-Lichtmodul ist somit nicht für andere Torantriebe des Herstellers, wie z. B. die Modelle tiga/tiga+, Duo, Sprint und Marathon verwendbar.

Hinweis 2: Auch wenn die Garagentorantriebe pro+ über einen Light-Anschluss auf der Steuerung verfügen, ist das Lichtmodul Lumi+ hier nicht geeignet. Dies liegt daran, dass dieses nicht in das externe Steuerungsgehäuse hineinpasst. Für die pro+ Reihe wird daher eine eigene SOMMER LED-Zusatzbeleuchtung Lumi pro+ angeboten.

Technische Daten
