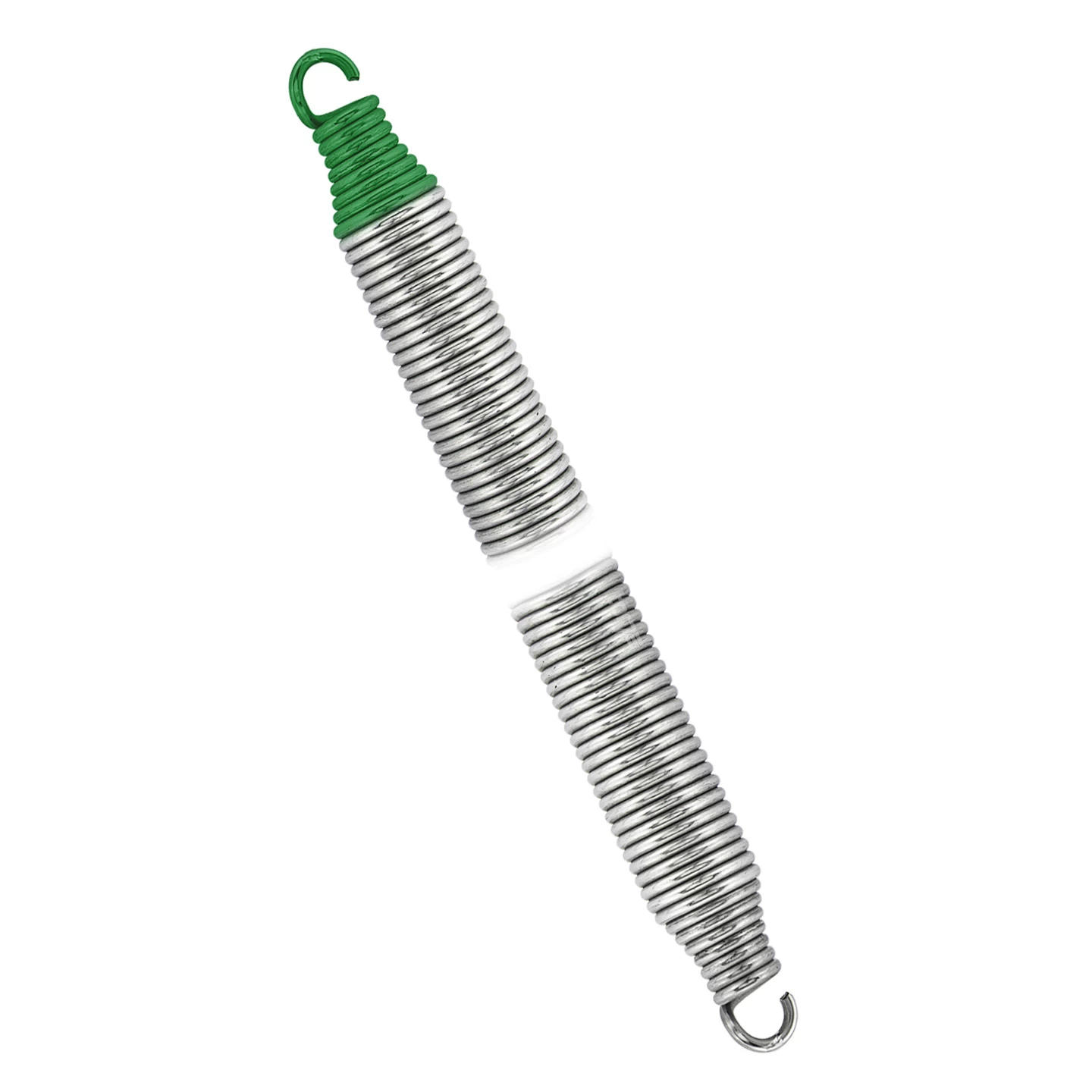

Beschreibung zu Teckentrup Zugfeder Typ GS 5, Grün

Die Teckentrup Zugfeder Typ GS 5, Grün ist ein Originalbautteil von Teckentrup, wie es bei vielen CarTeck Sektionaltoren zum Einsatz kommt. Sie ist somit auch perfekt als Ersatz für eine verschlissene oder gebrochene Feder geeignet. Bei Teckentrup-Sektionaltoren sind die Zugfedern waagerecht in einem Federkanal verbaut und werden je nach Ausführung als 2-fach, 3-fach oder 4-fach Federpaket ausgeführt. Das gewährleistet einen optimalen Gewichtsausgleich und somit sichere, sowie leichtgängige Torbewegungen. Die ständigen Belastungen der Federn führen im alltäglichen Torbetrieb zum natürlichen Verschleiß. Eine regelmäßige Prüfung sollte daher erfolgen und bei Bedarf ein umgehend Austausch vorgenommen werden. Passenden Ersatzfeder sind zwingend nach der Kennzeichungsfarbe auszuwählen, wobei der Austausch nur durch eine Zugfeder mit identischer Farbkennzeichnung vorgenommen werden darf. Originalersatzteile wie die Teckentrup Zugfeder Typ GS 5, Grün sind dabei genauso gekennzeichnet, wie die Federn am Sektionaltor, sodass es relativ einfach ist, das richtige Teil zu finden. Alle Federn im Federpaket sollten zudem gleichzeitig getauscht werden, da sich die restlichen Zugfedern ebenfalls an der Belastungsgrenze befinden.

Lieferumfang

Teckentrup Zugfeder Typ GS 5, Grün

HINWEIS: Die passende Ersatzfeder bitte anhand der Farbkennzeichnung der zu ersetzenden Feder auswählen. Ist die defekte Feder grün markiert, dann ist die Teckentrup Zugfeder Typ GS 5, Grün das richtige Ersatzteil.

Technische Daten

Federtyp:	Zugfeder GS 5
Farbkennzeichnung:	grün
Drahtdurchmesser:	3,1 mm
Durchmesser außen:	23,6 mm
Ungespannte Länge:	1025,01 mm
Zugkraft/mm:	0,34 N/mm
Bauart:	konisch
Material:	Stahl, verzinkt
Öse:	deutsche Öse

Zugfeder messen

Kompatible Sektionaltore

Teckentrup CarTeck Sektionaltore mit grüner Federkennzeichnung
Fremdhersteller (Bitte zwingend die technischen Daten beachten!)

Zugfedern für Teckentrup Sektionaltore

Teckentrup CarTeck Sektionaltore sind mit waagerechten Zugfedern als 2-, 3- oder 4-fach Federpaket in einem Federkanal oberhalb der Laufschienen ausgestattet, die für leichtgängige und kontrollierte Torbewegungen und somit einen optimalen Gewichtsausgleich mit Federtechnik sorgen. Die ständigen Bewegungen im alltäglichen Torbetrieb führen zum natürlichen Verschleiß der einzelnen Federn und im Laufe der Zeit zu Einschränkungen des Bedienkomfort. Dabei sind erste Anzeichen für einen fortgeschrittenen Verschleiß die einen zeitnahen Austausch notwendig machen können, überdehnte Federn und schwergängige Torbewegungen. Garagentorantriebe können bei defekten Zugfedern durch den erhöhten Kraftaufwand ebenfalls beschädigt werden. Damit ein kompletter Federbruch vermieden wird, sollte der Zustand der einzelnen Federn regelmäßig geprüft werden. Der gleichzeitige Austausch aller Federn sollten zudem auf beiden Seiten erfolgen, da sich auch die restlichen Zugfedern an Ihrer Belastungsgrenze befinden und nur so ein einheitlicher Zustand der einzelnen Federn gewährleistet werden kann. Über die Ösen am Ende der Feder erfolgt die ordnungsgemäße Befestigung am dafür vorgesehenen Federhalter. Von unten werden die einzelnen Federn durch mehrere Kunststoffgleitstücke miteinander verbunden.

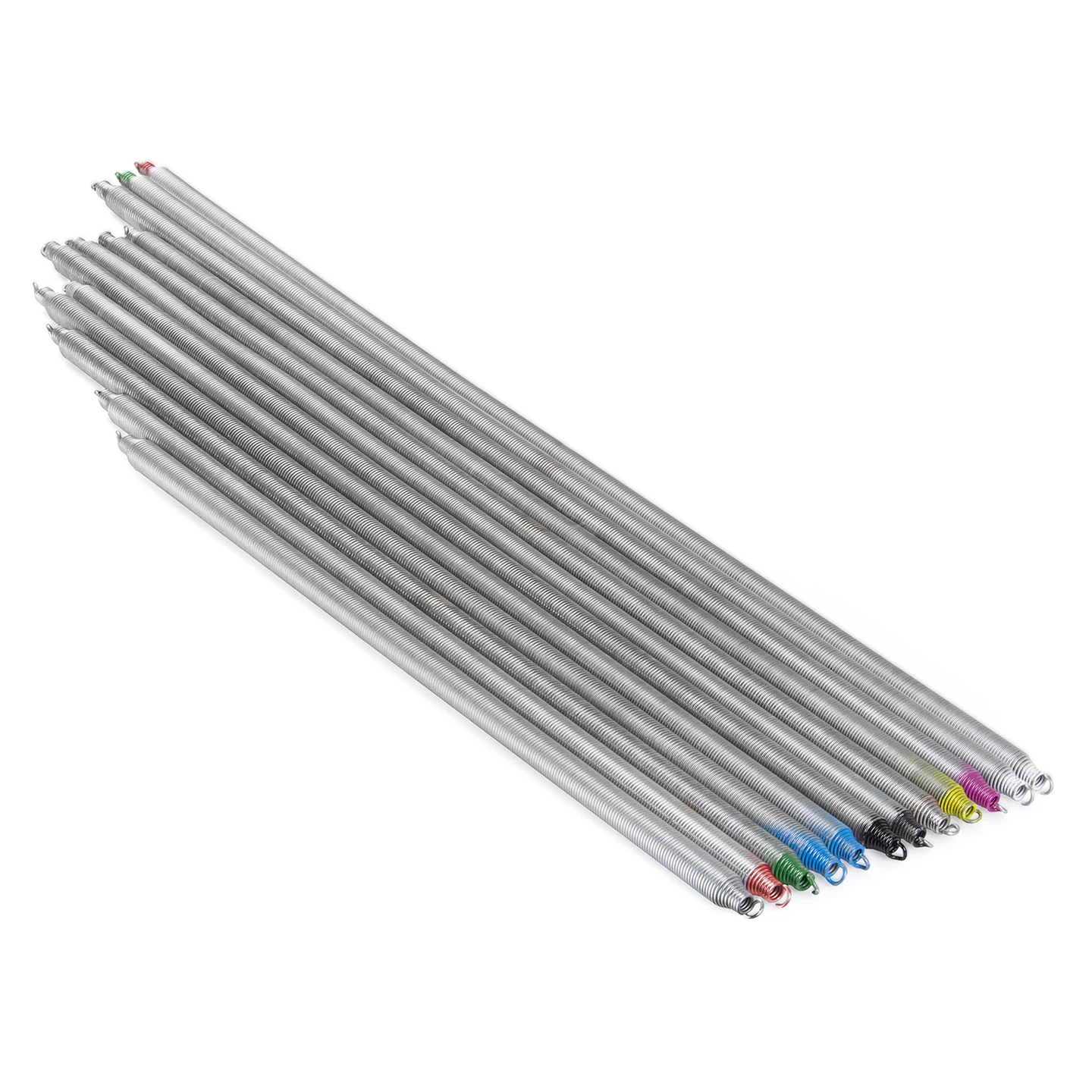

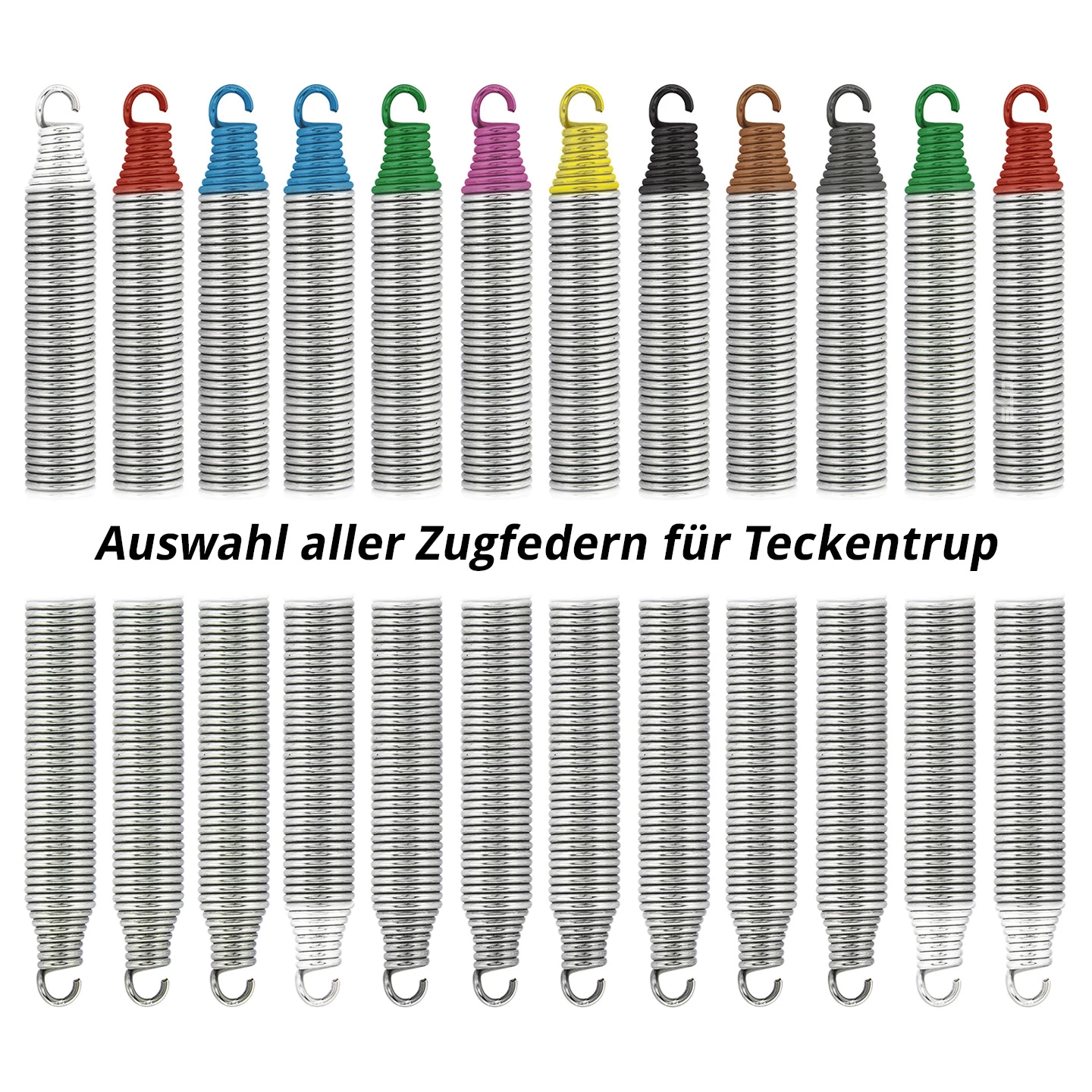

Auflistung aller Zugfedern für Teckentrup

Federtyp	Farbe	Ungespannte Länge	Durchmesser außen	Drahtdurchmesser
GS 1	Weiß	819,8 mm	23,7 mm	2,8 mm
GS 2	Rot	899,9 mm	23,5 mm	2,9 mm
GS 3	Blau	1100,2 mm	23,7 mm	3,1 mm
GS 4	Blau/Weiß	1100,1 mm	24,0 mm	2,9 mm
GS 5	Grün	1025,01 mm	23,6 mm	3,1 mm
GS 6	Violett	1300,5 mm	24,0 mm	3,1 mm
GS 7	Gelb	1200,2 mm	23,9 mm	2,9 mm
GS 8	Schwarz	1200,4 mm	24,0 mm	3,0 mm
GS 9	Braun	1200,6 mm	24,0 mm	3,1 mm
GS 10	Grau	1199,8 mm	22,3 mm	2,7 mm
GS 11	Grün/Weiß	1300,0 mm	23,6 mm	3,1 mm
GS 12	Rot/Weiß	1300,0 mm	23,9 mm	3,1 mm
